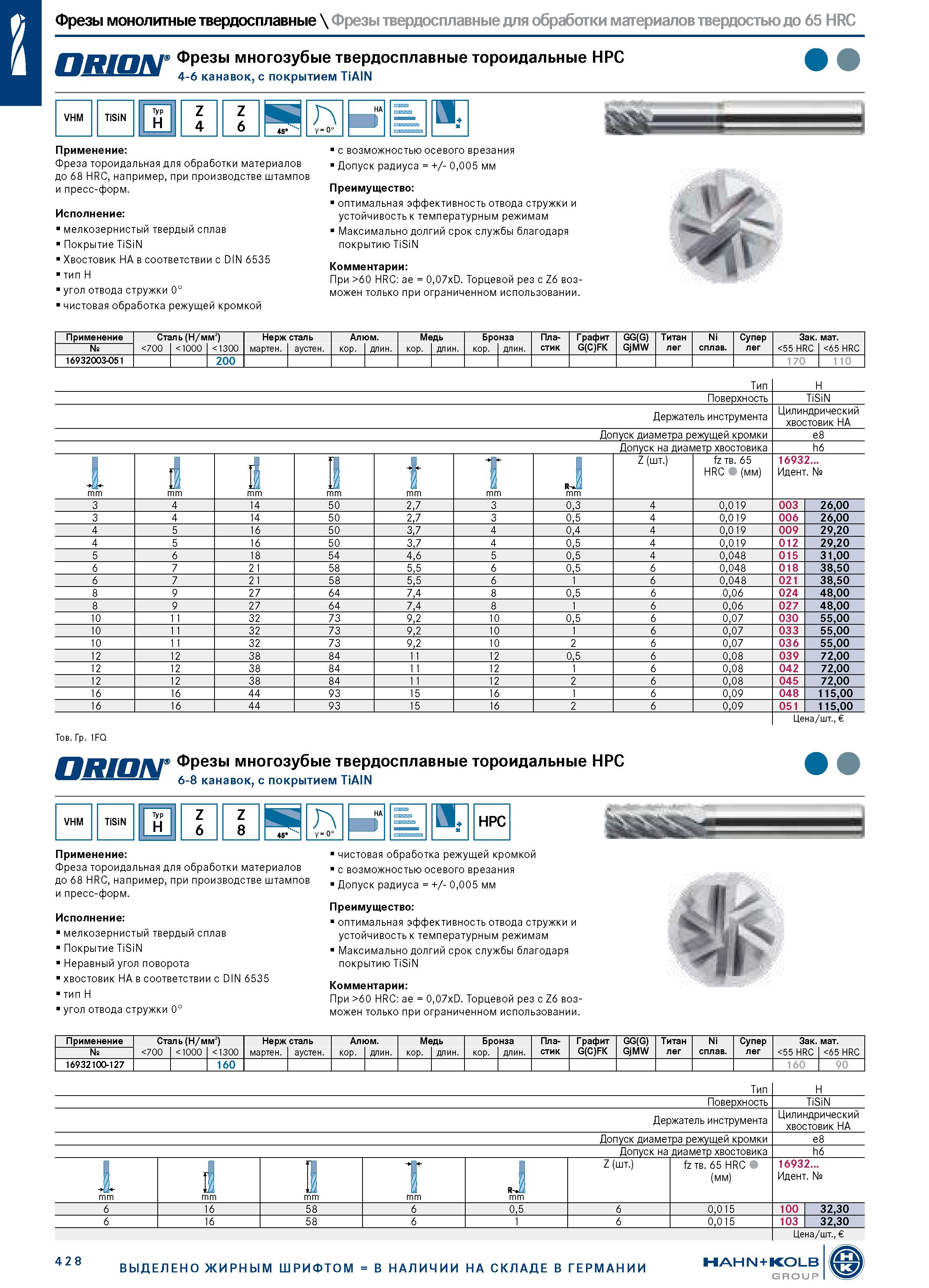

Фрезы монолитные твердосплавные \ Фрезы твердосплавные для обработки материалов твердостью до 65 HRC Фрезы многозубые твердосплавные тороидальные HPC -Ж Uf 4.6 канавок, с покрытием TiAlN VHM TiSiN Z 4 Z 6 ГЛ XI Применение: Фреза тороидальная для обработки материалов до 68 HRC, например, при производстве штампов и пресс-форм. Исполнение: мелкозернистый твердый сплав Покрытие TiSiN Хвостовик HA в соответствии с DIN 6535 тип H угол отвода стружки 0° чистовая обработка режущей кромкой с возможностью осевого врезания Допуск радиуса = +/- 0,005 мм Преимущество: оптимальная эффективность отвода стружки и устойчивость к температурным режимам Максимально долгий срок службы благодаря покрытию TiSiN Комментарии: При >60 HRC: ae = 0,07xD. Торцевой рез с Z6 возможен только при ограниченном использовании. Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 16932003-051 200 170 110 Тип Поверхность TiSiN Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки Допуск на диаметр хвостовика h6 mm 1 mm 1 mm t mm 1 mm J mm Z (шт.) fz тв. 65 HRC (мм) 16932... Идент. № 3 4 14 50 2,7 3 0,3 4 0,019 003 26,00 3 4 14 50 2,7 3 0,5 4 0,019 006 26,00 4 5 16 50 3,7 4 0,4 4 0,019 009 29,20 4 5 16 50 3,7 4 0,5 4 0,019 012 29,20 5 6 18 54 4,6 5 0,5 4 0,048 015 31,00 6 7 21 58 5,5 6 0,5 6 0,048 018 38,50 6 7 21 58 5,5 6 1 6 0,048 021 38,50 8 9 27 64 7,4 8 0,5 6 0,06 024 48,00 8 9 27 64 7,4 8 1 6 0,06 027 48,00 10 11 32 73 9,2 10 0,5 6 0,07 030 55,00 10 11 32 73 9,2 10 1 6 0,07 033 55,00 10 11 32 73 9,2 10 2 6 0,07 036 55,00 12 12 38 84 11 12 0,5 6 0,08 039 72,00 12 12 38 84 11 12 1 6 0,08 042 72,00 12 12 38 84 11 12 2 6 0,08 045 72,00 16 16 44 93 15 16 1 6 0,09 048 115,00 16 16 44 93 15 16 2 6 0,09 051 115,00 Тов. Гр. 1FQ Фрезы многозубые твердосплавные тороидальные HPC - 6-8 канавок, с покрытием TiAlN Цена/шт., VHM TiSiN Typ H Z 6 Z 8 45 " A Y = 0° H Ш a. M HPC Применение: Фреза тороидальная для обработки материалов до 68 HRC, например, при производстве штампов и пресс-форм. Исполнение: мелкозернистый твердый сплав Покрытие TiSiN Неравный угол поворота хвостовик HA в соответствии с DIN 6535 тип H угол отвода стружки 0° чистовая обработка режущей кромкой с возможностью осевого врезания Допуск радиуса = +/- 0,005 мм Преимущество: оптимальная эффективность отвода стружки и устойчивость к температурным режимам Максимально долгий срок службы благодаря покрытию TiSiN Комментарии: При >60 HRC: ae = 0,07xD. Торцевой рез с Z6 возможен только при ограниченном использовании. Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 16932100-127 160 160 90 Тип Поверхность TiSiN Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки e8 Допуск на диаметр хвостовика h6 mm 1 mm 1 mm " mm j mm Z (шт.) fz тв. 65 HRC (мм) 16932... Идент. № 6 16 58 6 0,5 6 0,015 100 32,30 6 16 58 6 1 6 0,015 103 32,30 Цена/шт., 428 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ НАН N + KOLB GROUP H Y = 0°
