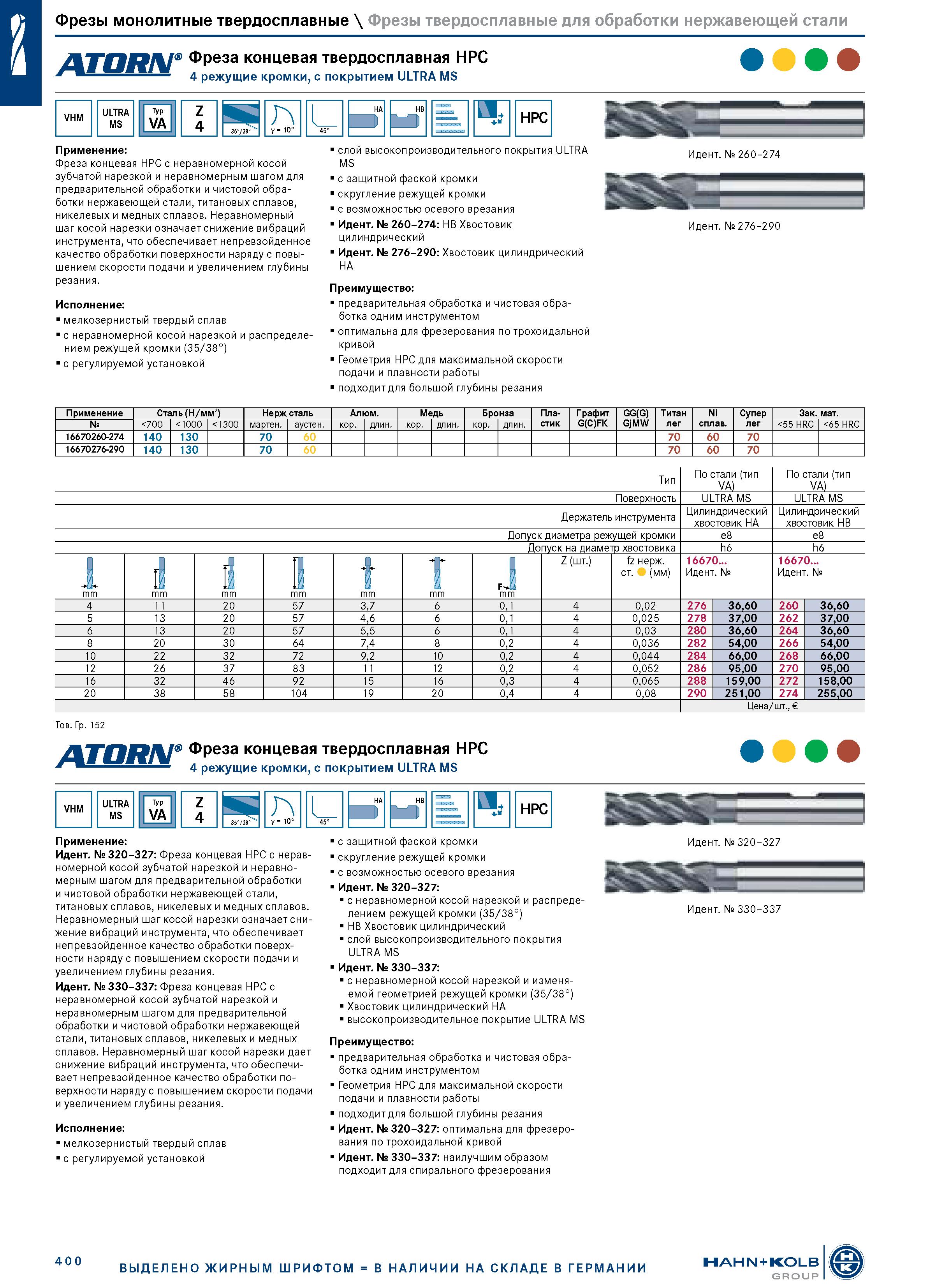

414 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.400

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 400 0414 Lab2u

Фрезы монолитные твердосплавные \ Фрезы твердосплавные для обработки нержавеющей стали Фреза концевая твердосплавная HPC ф 4 режущие кромки, с покрытием ULTRA MS Применение: Фреза концевая HPC с неравномерной косой зубчатой нарезкой и неравномерным шагом для предварительной обработки и чистовой обработки нержавеющей стали, титановых сплавов, никелевых и медных сплавов. Неравномерный шаг косой нарезки означает снижение вибраций инструмента, что обеспечивает непревзойденное качество обработки поверхности наряду с повышением скорости подачи и увеличением глубины резания. Исполнение: мелкозернистый твердый сплав с неравномерной косой нарезкой и распределением режущей кромки (35/38°) с регулируемой установкой слой высокопроизводительного покрытия ULTRA MS с защитной фаской кромки скругление режущей кромки с возможностью осевого врезания Идент. № 260-274: HB Хвостовик цилиндрический Идент. № 276-290: Хвостовик цилиндрический HA Преимущество: предварительная обработка и чистовая обработка одним инструментом оптимальна для фрезерования по трохоидальной кривой Геометрия HPC для максимальной скорости подачи и плавности работы подходит для большой глубины резания Идент. № 260-274 Идент. № 276-290 Применение № Стг 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Алю кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 16670260-274 140 130 70 60 70 60 70 16670276-290 140 130 70 60 70 60 70 Тип По стали (тип VA) По стали (тип VA) Поверхность ULTRA MS ULTRA MS Держатель инструмента Цилиндрический хвостовик HA Цилиндрический хвостовик HB Допуск диаметра режущей кромки е8 е8 Допуск на диаметр хвостовика h6 h6 JL mm 1 mm t mm 1 mm Z (шт.) fz нерж. ст. (мм) 16670... Идент. № 16670... Идент. № 4 11 20 57 3,7 6 0,1 4 0,02 276 36,60 260 36,60 5 13 20 57 4,6 6 0,1 4 0,025 278 37,00 262 37,00 6 13 20 57 5,5 6 0,1 4 0,03 280 36,60 264 36,60 8 20 30 64 7,4 8 0,2 4 0,036 282 54,00 266 54,00 10 22 32 72 9,2 10 0,2 4 0,044 284 66,00 268 66,00 12 26 37 83 11 12 0,2 4 0,052 286 95,00 270 95,00 16 32 46 92 15 16 0,3 4 0,065 288 159,00 272 158,00 20 38 58 104 19 20 0,4 4 0,08 290 251,00 274 255,00 Цена/шт., Тов. Гр. 152 Фреза концевая твердосплавная HPC ж ш 4 режущие кромки, с покрытием ULTRA MS ULTRA MS Typ VA Z 4 35°/38° A Y = 10° a; HPC Применение: Идент. № 320-327: Фреза концевая HPC с неравномерной косой зубчатой нарезкой и неравномерным шагом для предварительной обработки и чистовой обработки нержавеющей стали, титановых сплавов, никелевых и медных сплавов. Неравномерный шаг косой нарезки означает снижение вибраций инструмента, что обеспечивает непревзойденное качество обработки поверхности наряду с повышением скорости подачи и увеличением глубины резания. Идент. № 330-337: Фреза концевая HPC с неравномерной косой зубчатой нарезкой и неравномерным шагом для предварительной обработки и чистовой обработки нержавеющей стали, титановых сплавов, никелевых и медных сплавов. Неравномерный шаг косой нарезки дает снижение вибраций инструмента, что обеспечивает непревзойденное качество обработки поверхности наряду с повышением скорости подачи и увеличением глубины резания. Исполнение: мелкозернистый твердый сплав с регулируемой установкой с защитной фаской кромки скругление режущей кромки с возможностью осевого врезания Идент. № 320-327: с неравномерной косой нарезкой и распределением режущей кромки (35/38°) HB Хвостовик цилиндрический слой высокопроизводительного покрытия ULTRA MS Идент. № 330-337: с неравномерной косой нарезкой и изменяемой геометрией режущей кромки (35/38°) Хвостовик цилиндрический HA высокопроизводительное покрытие ULTRA MS Преимущество: предварительная обработка и чистовая обработка одним инструментом Геометрия HPC для максимальной скорости подачи и плавности работы подходит для большой глубины резания Идент. № 320-327: оптимальна для фрезерования по трохоидальной кривой Идент. № 330-337: наилучшим образом подходит для спирального фрезерования Идент. № 320-327 Идент. № 330-337 HA VHM 400 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
