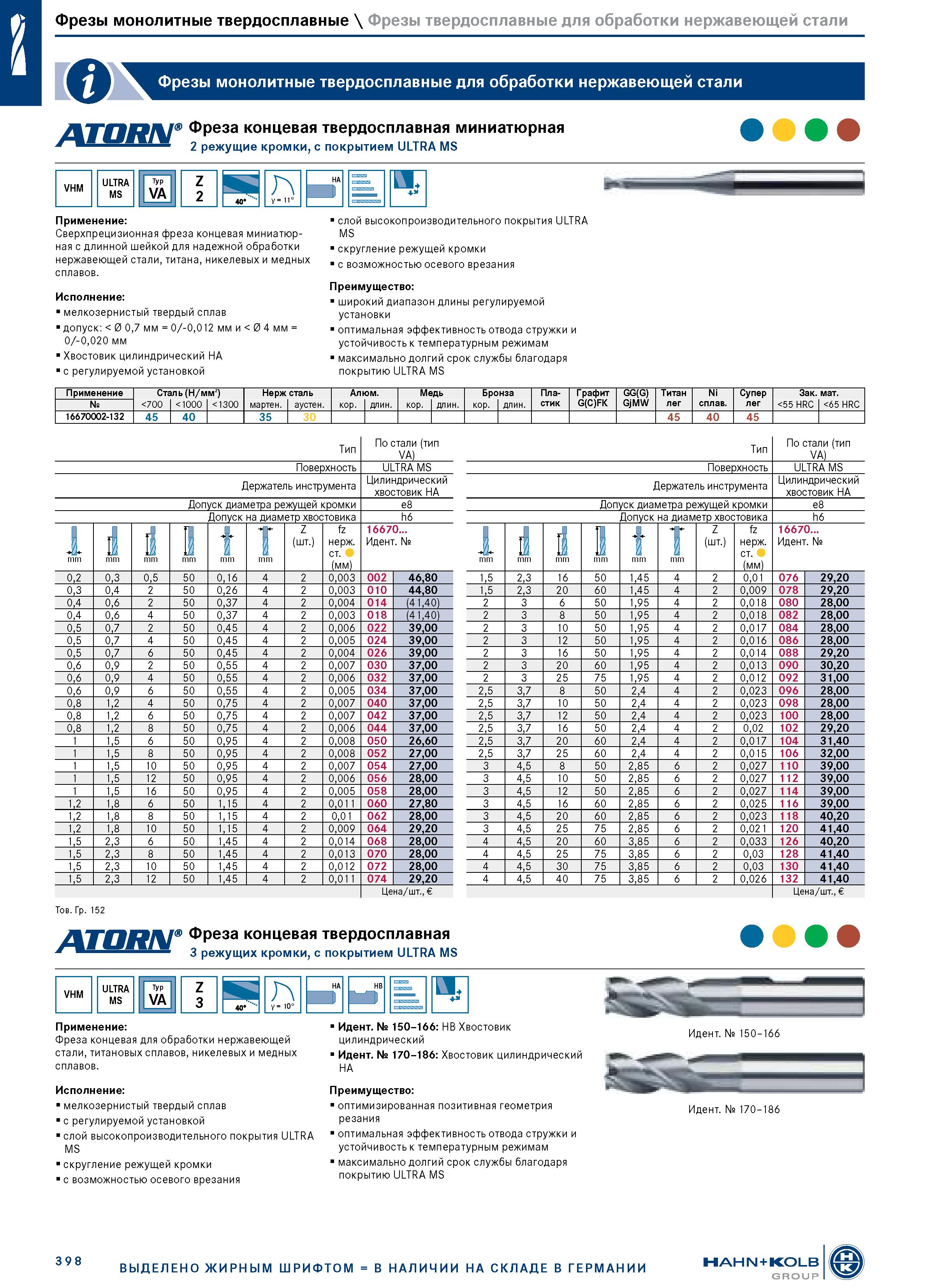

Фрезы монолитные твердосплавные \ Фрезы твердосплавные для обработки нержавеющей стали КОП ATORN Фрезы монолитные твердосплавные для обработки нержавеющей стали г Фреза концевая твердосплавная миниатюрная 2 режущие кромки, с покрытием ULTRA MS VHM ULTRA MS Typ VA Z 2 40 A Y = 11° HA В LI. Применение: Сверхпрецизионная фреза концевая миниатюрная с длинной шейкой для надежной обработки нержавеющей стали, титана, никелевых и медных сплавов. Исполнение: мелкозернистый твердый сплав допуск: 0 0,7 мм = 0/-0,012 мм и 0 4 мм = 0/-0,020 мм Хвостовик цилиндрический HA с регулируемой установкой слой высокопроизводительного покрытия ULTRA MS скругление режущей кромки с возможностью осевого врезания Преимущество: широкий диапазон длины регулируемой установки оптимальная эффективность отвода стружки и устойчивость к температурным режимам максимально долгий срок службы благодаря покрытию ULTRA MS Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 16670002-132 45 40 35 30 45 40 45 Тип Поверхность Держатель инструмента Допуск диаметра режущей кромки Допуск на диаметр хвостовика 1 mm 1 mm irrni I mm I mm T mm Z (шт.) fz нерж. ст. Ф (мм) 16670... Идент. № 0,2 0,3 0,5 50 0,16 4 2 0,003 002 46,80 0,3 0,4 2 50 0,26 4 2 0,003 010 44,80 0,4 0,6 2 50 0,37 4 2 0,004 014 (41,40) 0,4 0,6 4 50 0,37 4 2 0,003 018 (41,40) 0,5 0,7 2 50 0,45 4 2 0,006 022 39,00 0,5 0,7 4 50 0,45 4 2 0,005 024 39,00 0,5 0,7 6 50 0,45 4 2 0,004 026 39,00 0,6 0,9 2 50 0,55 4 2 0,007 030 37,00 0,6 0,9 4 50 0,55 4 2 0,006 032 37,00 0,6 0,9 6 50 0,55 4 2 0,005 034 37,00 0,8 1,2 4 50 0,75 4 2 0,007 040 37,00 0,8 1,2 6 50 0,75 4 2 0,007 042 37,00 0,8 1,2 8 50 0,75 4 2 0,006 044 37,00 1 1,5 6 50 0,95 4 2 0,008 050 26,60 1 1,5 8 50 0,95 4 2 0,008 052 27,00 1 1,5 10 50 0,95 4 2 0,007 054 27,00 1 1,5 12 50 0,95 4 2 0,006 056 28,00 1 1,5 16 50 0,95 4 2 0,005 058 28,00 1,2 1,8 6 50 1,15 4 2 0,011 060 27,80 1,2 1,8 8 50 1,15 4 2 0,01 062 28,00 1,2 1,8 10 50 1,15 4 2 0,009 064 29,20 1,5 2,3 6 50 1,45 4 2 0,014 068 28,00 1,5 2,3 8 50 1,45 4 2 0,013 070 28,00 1,5 2,3 10 50 1,45 4 2 0,012 072 28,00 1,5 2,3 12 50 1,45 4 2 0,011 074 29,20 По стали (тип VA) Тип ULTRA MS Цилиндрический хвостовик HA Поверхность Держатель инструмента h6 Допуск диаметра режущей кромки Допуск на диаметр хвостовика А mm 1 mm irrni 1 mm f mm T mm Z (шт.) fz нерж. ст. Ф (мм) 16670... Идент. № 1,5 2,3 16 50 1,45 4 2 0,01 076 29,20 1,5 2,3 20 60 1,45 4 2 0,009 078 29,20 2 3 6 50 1,95 4 2 0,018 080 28,00 2 3 8 50 1,95 4 2 0,018 082 28,00 2 3 10 50 1,95 4 2 0,017 084 28,00 2 3 12 50 1,95 4 2 0,016 086 28,00 2 3 16 50 1,95 4 2 0,014 088 29,20 2 3 20 60 1,95 4 2 0,013 090 30,20 2 3 25 75 1,95 4 2 0,012 092 31,00 2,5 3,7 8 50 2,4 4 2 0,023 096 28,00 2,5 3,7 10 50 2,4 4 2 0,023 098 28,00 2,5 3,7 12 50 2,4 4 2 0,023 100 28,00 2,5 3,7 16 50 2,4 4 2 0,02 102 29,20 2,5 3,7 20 60 2,4 4 2 0,017 104 31,40 2,5 3,7 25 60 2,4 4 2 0,015 106 32,00 3 4,5 8 50 2,85 6 2 0,027 110 39,00 3 4,5 10 50 2,85 6 2 0,027 112 39,00 3 4,5 12 50 2,85 6 2 0,027 114 39,00 3 4,5 16 60 2,85 6 2 0,025 116 39,00 3 4,5 20 60 2,85 6 2 0,023 118 40,20 3 4,5 25 75 2,85 6 2 0,021 120 41,40 4 4,5 20 60 3,85 6 2 0,033 126 40,20 4 4,5 25 75 3,85 6 2 0,03 128 41,40 4 4,5 30 75 3,85 6 2 0,03 130 41,40 4 4,5 40 75 3,85 6 2 0,026 132 41,40 Тов. Гр. 152 A TORN Цена/шт., г Фреза концевая твердосплавная 3 режущих кромки, с покрытием ULTRA MS По стали (тип VA) ULTRA MS Цилиндрический хвостовик HA h6 Цена/шт., VHM ULTRA MS Typ VA Z 3 m 40 A Y = 10° H Z3 HB LI. Применение: Фреза концевая для обработки нержавеющей стали, титановых сплавов, никелевых и медных сплавов. Исполнение: мелкозернистый твердый сплав с регулируемой установкой слой высокопроизводительного покрытия ULTRA MS скругление режущей кромки с возможностью осевого врезания Идент. № 150-166: HB Хвостовик цилиндрический Идент. № 170-186: Хвостовик цилиндрический HA Преимущество: оптимизированная позитивная геометрия резания оптимальная эффективность отвода стружки и устойчивость к температурным режимам максимально долгий срок службы благодаря покрытию ULTRA MS Идент. № 150-166 Идент. № 170-186 398 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
