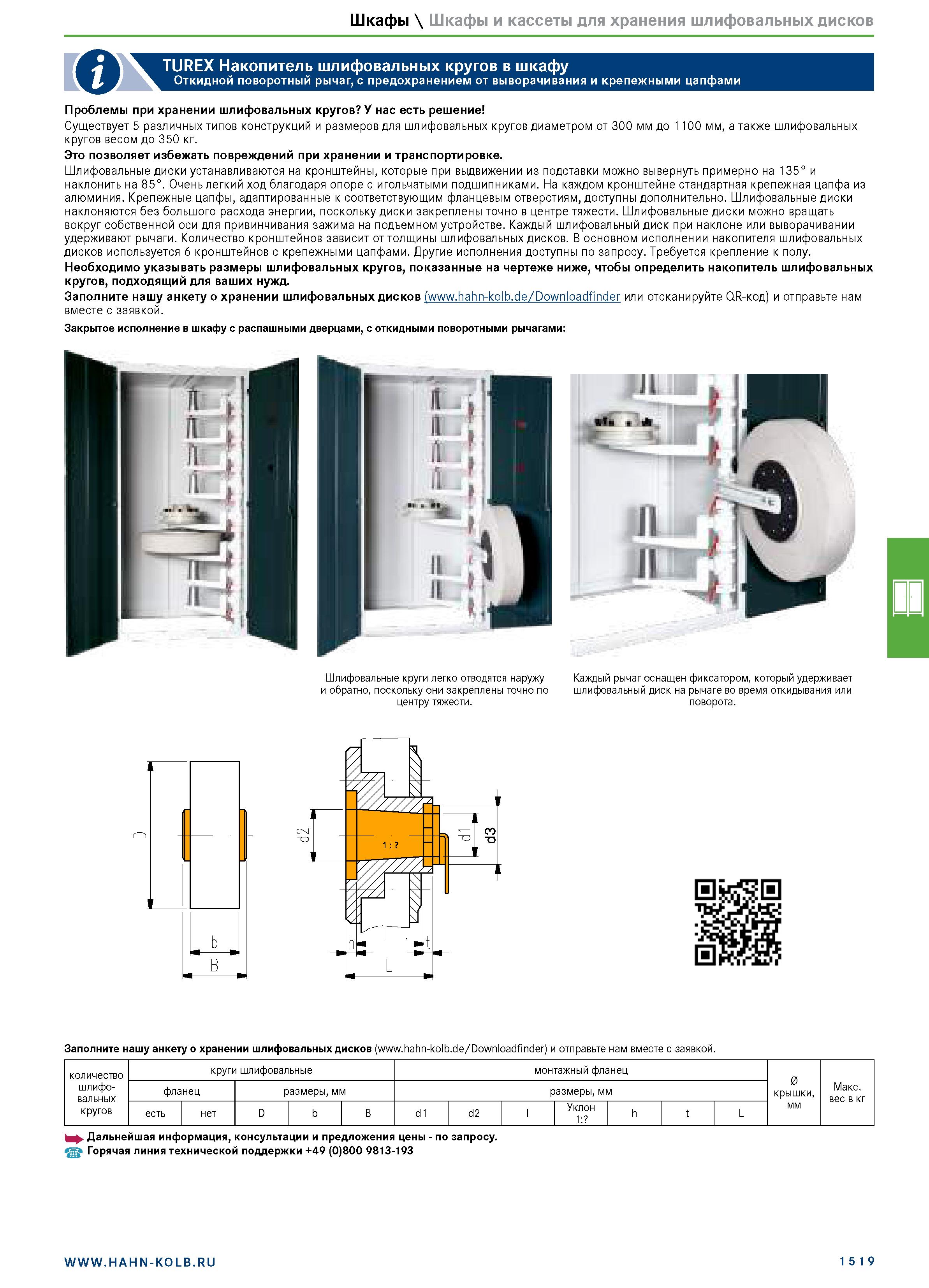

Шкафы \ Шкафы и кассеты для хранения шлифовальных дисков Юн TUREX Накопитель шлифовальных кругов в шкафу Откидной поворотный рычаг, с предохранением от выворачивания и крепежными цапфами Проблемы при хранении шлифовальных кругов У нас есть решение Существует 5 различных типов конструкций и размеров для шлифовальных кругов диаметром от 300 мм до 1100 мм, а также шлифовальных кругов весом до 350 кг. Это позволяет избежать повреждений при хранении и транспортировке. Шлифовальные диски устанавливаются на кронштейны, которые при выдвижении из подставки можно вывернуть примерно на 135° и наклонить на 85°. Очень легкий ход благодаря опоре с игольчатыми подшипниками. На каждом кронштейне стандартная крепежная цапфа из алюминия. Крепежные цапфы, адаптированные к соответствующим фланцевым отверстиям, доступны дополнительно. Шлифовальные диски наклоняются без большого расхода энергии, поскольку диски закреплены точно в центре тяжести. Шлифовальные диски можно вращать вокруг собственной оси для привинчивания зажима на подъемном устройстве. Каждый шлифовальный диск при наклоне или выворачивании удерживают рычаги. Количество кронштейнов зависит от толщины шлифовальных дисков. В основном исполнении накопителя шлифовальных дисков используется 6 кронштейнов с крепежными цапфами. Другие исполнения доступны по запросу. Требуется крепление к полу. Необходимо указывать размеры шлифовальных кругов, показанные на чертеже ниже, чтобы определить накопитель шлифовальных кругов, подходящий для ваших нужд. Заполните нашу анкету о хранении шлифовальных дисков ( .de/Downloadfinder или отсканируйте QR-код) и отправьте нам вместе с заявкой. Закрытое исполнение в шкафу с распашными дверцами, с откидными поворотными рычагами: Шлифовальные круги легко отводятся наружу Каждый рычаг оснащен фиксатором, который удерживает и обратно, поскольку они закреплены точно по шлифовальный диск на рычаге во время откидывания или центру тяжести. поворота. Заполните нашу анкету о хранении шлифовальных дисков ( .de/Downloadfinder) и отправьте нам вместе с заявкой. количество шлифо- вальных кругов круги шлифовальные монтажный фланец 0 крышки, мм Макс. вес в кг фланец размеры, мм размеры, мм есть нет D b B d1 d2 l Уклон 1: h t L Дальнейшая информация, консультации и предложения цены - по запросу. Горячая линия технической поддержки +49 (0)800 9813-193 15 19
