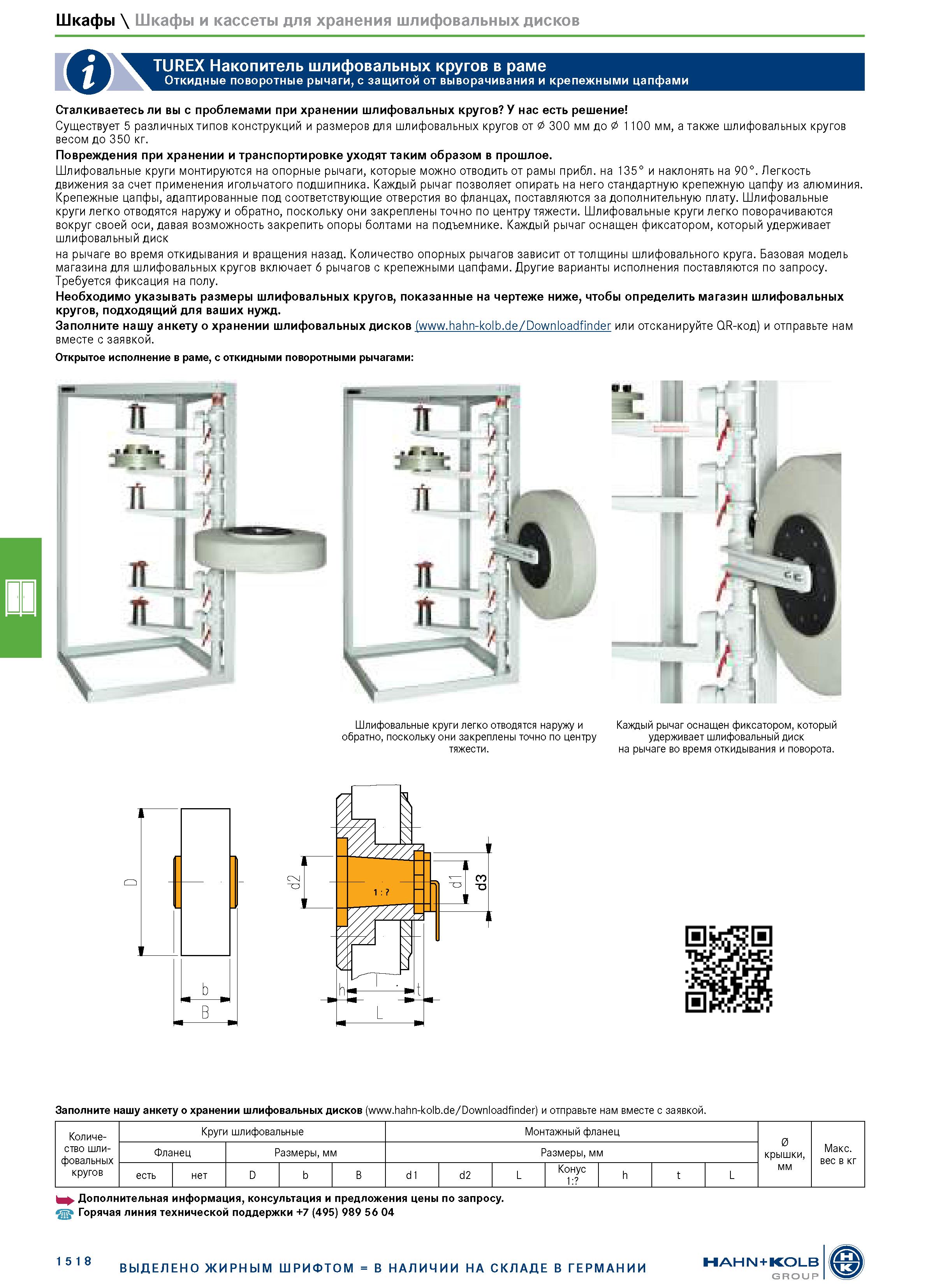

Шкафы \ Шкафы и кассеты для хранения шлифовальных дисков TUREX Накопитель шлифовальных кругов в раме Откидные поворотные рычаги, с защитой от выворачивания и крепежными цапфами Сталкиваетесь ли вы с проблемами при хранении шлифовальных кругов У нас есть решение Существует 5 различных типов конструкций и размеров для шлифовальных кругов от Ф 300 мм до Ф 1100 мм, а также шлифовальных кругов весом до 350 кг. Повреждения при хранении и транспортировке уходят таким образом в прошлое. Шлифовальные круги монтируются на опорные рычаги, которые можно отводить от рамы прибл. на 135° и наклонять на 90°. Легкость движения за счет применения игольчатого подшипника. Каждый рычаг позволяет опирать на него стандартную крепежную цапфу из алюминия. Крепежные цапфы, адаптированные под соответствующие отверстия во фланцах, поставляются за дополнительную плату. Шлифовальные круги легко отводятся наружу и обратно, поскольку они закреплены точно по центру тяжести. Шлифовальные круги легко поворачиваются вокруг своей оси, давая возможность закрепить опоры болтами на подъемнике. Каждый рычаг оснащен фиксатором, который удерживает шлифовальный диск на рычаге во время откидывания и вращения назад. Количество опорных рычагов зависит от толщины шлифовального круга. Базовая модель магазина для шлифовальных кругов включает 6 рычагов с крепежными цапфами. Другие варианты исполнения поставляются по запросу. Требуется фиксация на полу. Необходимо указывать размеры шлифовальных кругов, показанные на чертеже ниже, чтобы определить магазин шлифовальных кругов, подходящий для ваших нужд. Заполните нашу анкету о хранении шлифовальных дисков ( .de/Downloadfinder или отсканируйте QR-код) и отправьте нам вместе с заявкой. Открытое исполнение в раме, с откидными поворотными рычагами: Шлифовальные круги легко отводятся наружу и Каждый рычаг оснащен фиксатором, который обратно, поскольку они закреплены точно по центру удерживает шлифовальный диск тяжести. на рычаге во время откидывания и поворота. Заполните нашу анкету о хранении шлифовальных дисков ( .de/Downloadfinder) и отправьте нам вместе с заявкой. Количество шлифовальных кругов Круги шлифовальные Монтажный фланец 0 крышки, мм Макс. вес в кг Фланец Размеры, мм Размеры, мм есть нет D b B d1 d2 L Конус 1: h t L Дополнительная информация, консультация и предложения цены по запросу. Горячая линия технической поддержки +7 (495) 989 56 04 15 18 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
