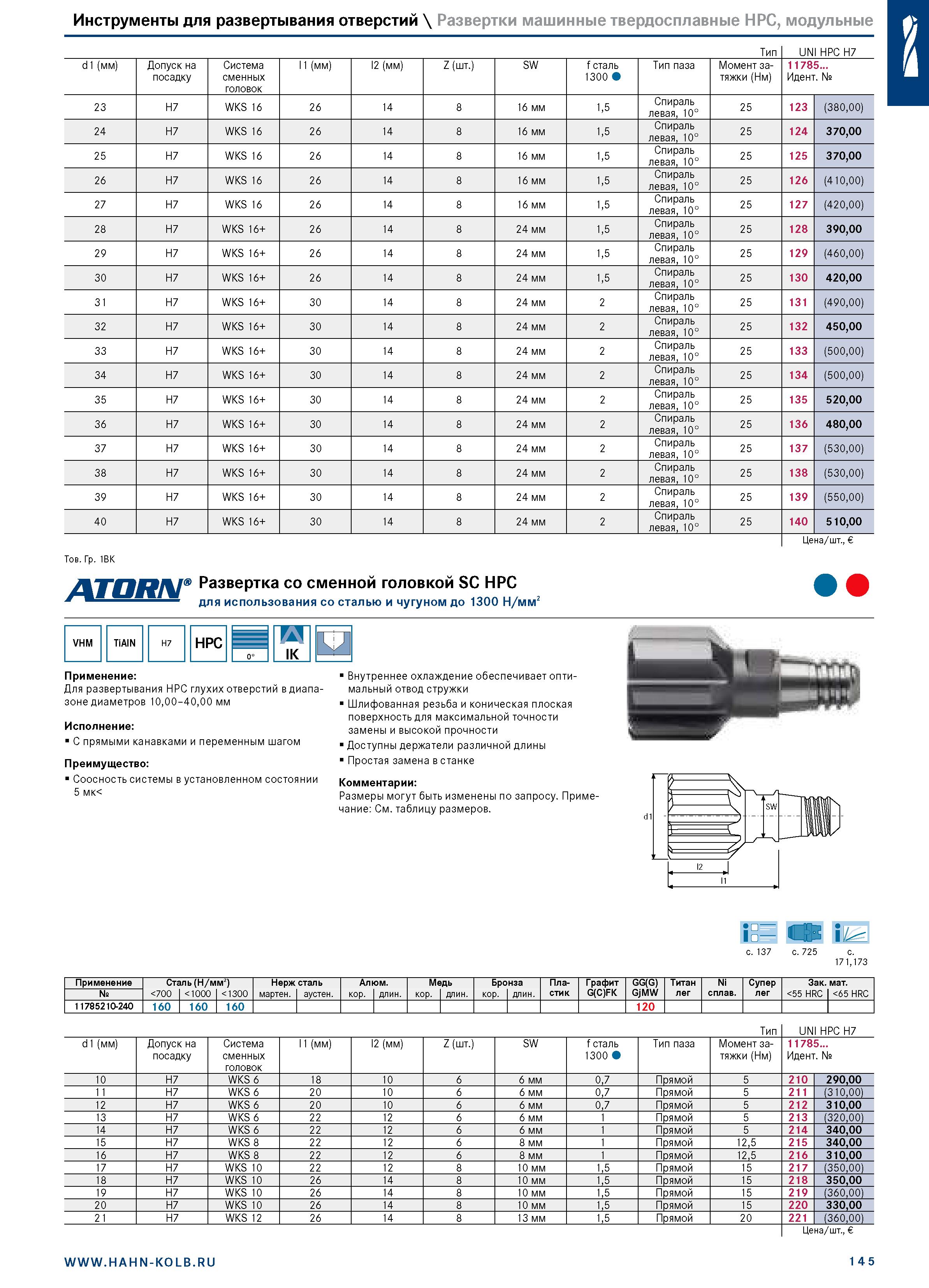

Инструменты для развертывания отверстий \ Развертки машинные твердосплавные HPC, модульные Тип d1 (мм) Допуск на посадку Система сменных головок 11 (мм) 12 (мм) Z (шт.) SW f сталь 1300 Тип паза Момент затяжки (Нм) 11785... Идент. № 23 H7 WKS 16 26 14 8 16 мм 1,5 Спираль левая, 10° 25 123 (380,00) 24 H7 WKS 16 26 14 8 16 мм 1,5 Спираль левая, 10° 25 124 370,00 25 H7 WKS 16 26 14 8 16 мм 1,5 Спираль левая, 10° 25 125 370,00 26 H7 WKS 16 26 14 8 16 мм 1,5 Спираль левая, 10° 25 126 (410,00) 27 H7 WKS 16 26 14 8 16 мм 1,5 Спираль левая, 10° 25 127 (420,00) 28 H7 WKS 16+ 26 14 8 24 мм 1,5 Спираль левая, 10° 25 128 390,00 29 H7 WKS 16+ 26 14 8 24 мм 1,5 Спираль левая, 10° 25 129 (460,00) 30 H7 WKS 16+ 26 14 8 24 мм 1,5 Спираль левая, 10° 25 130 420,00 31 H7 WKS 16+ 30 14 8 24 мм 2 Спираль левая, 10° 25 131 (490,00) 32 H7 WKS 16+ 30 14 8 24 мм 2 Спираль левая, 10° 25 132 450,00 33 H7 WKS 16+ 30 14 8 24 мм 2 Спираль левая, 10° 25 133 (500,00) 34 H7 WKS 16+ 30 14 8 24 мм 2 Спираль левая, 10° 25 134 (500,00) 35 H7 WKS 16+ 30 14 8 24 мм 2 Спираль левая, 10° 25 135 520,00 36 H7 WKS 16+ 30 14 8 24 мм 2 Спираль левая, 10° 25 136 480,00 37 H7 WKS 16+ 30 14 8 24 мм 2 Спираль левая, 10° 25 137 (530,00) 38 H7 WKS 16+ 30 14 8 24 мм 2 Спираль левая, 10° 25 138 (530,00) 39 H7 WKS 16+ 30 14 8 24 мм 2 Спираль левая, 10° 25 139 (550,00) 40 H7 WKS 16+ 30 14 8 24 мм 2 Спираль левая, 10° 25 140 510,00 UNI HPC H7 Тов. Гр. 1BK Развертка со сменной головкой SC HPC я ш для использования со сталью и чугуном до 1300 Н/мм2 Цена/шт., VHM TiAlN HPC 1 ГА и H7 0° IK Применение: Для развертывания HPC глухих отверстий в диапазоне диаметров 10,00-40,00 мм Исполнение: С прямыми канавками и переменным шагом Преимущество: Соосность системы в установленном состоянии 5 мк Внутреннее охлаждение обеспечивает оптимальный отвод стружки Шлифованная резьба и коническая плоская поверхность для максимальной точности замены и высокой прочности Доступны держатели различной длины Простая замена в станке Комментарии: Размеры могут быть изменены по запросу. Примечание: См. таблицу размеров. Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 11785210-240 160 160 160 120 Тип d1 (мм) Допуск на посадку Система сменных головок 11 (мм) 12 (мм) Z (шт.) SW f сталь 1300 Тип паза Момент затяжки (Нм) 11785... Идент. № 10 H7 WKS 6 18 10 6 6 мм 0,7 Прямой 5 210 290,00 11 H7 WKS 6 20 10 6 6 мм 0,7 Прямой 5 211 (310,00) 12 H7 WKS 6 20 10 6 6 мм 0,7 Прямой 5 212 310,00 13 H7 WKS 6 22 12 6 6 мм 1 Прямой 5 213 (320,00) 14 H7 WKS 6 22 12 6 6 мм 1 Прямой 5 214 340,00 15 H7 WKS 8 22 12 6 8 мм 1 Прямой 12,5 215 340,00 16 H7 WKS 8 22 12 6 8 мм 1 Прямой 12,5 216 310,00 17 H7 WKS 10 22 12 8 10 мм 1,5 Прямой 15 217 (350,00) 18 H7 WKS 10 26 14 8 10 мм 1,5 Прямой 15 218 350,00 19 H7 WKS 10 26 14 8 10 мм 1,5 Прямой 15 219 (360,00) 20 H7 WKS 10 26 14 8 10 мм 1,5 Прямой 15 220 330,00 21 H7 WKS 12 26 14 8 13 мм 1,5 Прямой 20 221 (360,00) UNI HPC H7 Цена/шт., с. 137 с. 725 145
