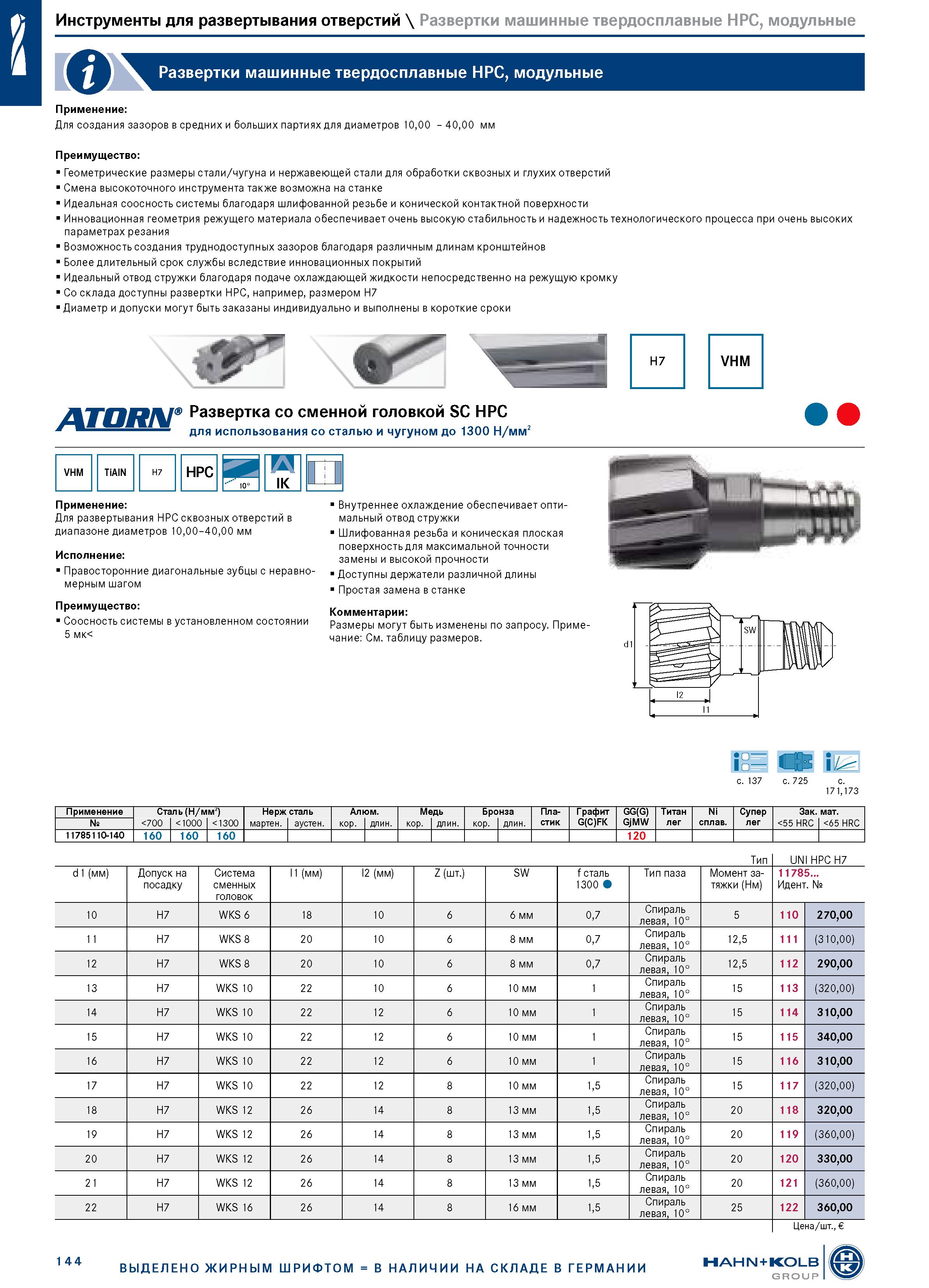

Инструменты для развертывания отверстий \ Развертки машинные твердосплавные HPC, модульные Развертки машинные твердосплавные HPC, модульные Применение: Для создания зазоров в средних и больших партиях для диаметров 10,00 - 40,00 мм Преимущество: Геометрические размеры стали/чугуна и нержавеющей стали для обработки сквозных и глухих отверстий Смена высокоточного инструмента также возможна на станке Идеальная соосность системы благодаря шлифованной резьбе и конической контактной поверхности Инновационная геометрия режущего материала обеспечивает очень высокую стабильность и надежность технологического процесса при очень высоких параметрах резания Возможность создания труднодоступных зазоров благодаря различным длинам кронштейнов Более длительный срок службы вследствие инновационных покрытий Идеальный отвод стружки благодаря подаче охлаждающей жидкости непосредственно на режущую кромку Со склада доступны развертки HPC, например, размером H7 Диаметр и допуски могут быть заказаны индивидуально и выполнены в короткие сроки H7 VHM ATORN Развертка со сменной головкой SC HPC для использования со сталью и чугуном до 1300 Н/мм2 VHM TiAlN H7 HPC 10° IK Ш Применение: Для развертывания HPC сквозных отверстий в диапазоне диаметров 10,00-40,00 мм Исполнение: Правосторонние диагональные зубцы с неравномерным шагом Преимущество: Соосность системы в установленном состоянии 5 мк Внутреннее охлаждение обеспечивает оптимальный отвод ст ру жки Шлифованная резьба и коническая плоская поверхность для максимальной точности замены и высокой прочности Доступны держатели различной длины Простая замена в станке Комментарии: Размеры могут быть изменены по запросу. Примечание: См. таблицу размеров. 171,173 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 11785110-140 160 160 160 120 Тип d1 (мм) Допуск на посадку Система сменных головок 11 (мм) 12 (мм) Z (шт.) SW f сталь 1300 Тип паза Момент затяжки (Нм) 11785... Идент. № 10 H7 WKS 6 18 10 6 6 мм 0,7 Спираль левая, 10° 5 110 270,00 11 H7 WKS 8 20 10 6 8 мм 0,7 Спираль левая, 10° 12,5 111 (310,00) 12 H7 WKS 8 20 10 6 8 мм 0,7 Спираль левая, 10° 12,5 112 290,00 13 H7 WKS 10 22 10 6 10 мм 1 Спираль левая, 10° 15 113 (320,00) 14 H7 WKS 10 22 12 6 10 мм 1 Спираль левая, 10° 15 114 310,00 15 H7 WKS 10 22 12 6 10 мм 1 Спираль левая, 10° 15 115 340,00 16 H7 WKS 10 22 12 6 10 мм 1 Спираль левая, 10° 15 116 310,00 17 H7 WKS 10 22 12 8 10 мм 1,5 Спираль левая, 10° 15 117 (320,00) 18 H7 WKS 12 26 14 8 13 мм 1,5 Спираль левая, 10° 20 118 320,00 19 H7 WKS 12 26 14 8 13 мм 1,5 Спираль левая, 10° 20 119 (360,00) 20 H7 WKS 12 26 14 8 13 мм 1,5 Спираль левая, 10° 20 120 330,00 21 H7 WKS 12 26 14 8 13 мм 1,5 Спираль левая, 10° 20 121 (360,00) 22 H7 WKS 16 26 14 8 16 мм 1,5 Спираль левая, 10° 25 122 360,00 UNI HPC H7 Цена/шт., 1 44 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP с. 137 с. 725
