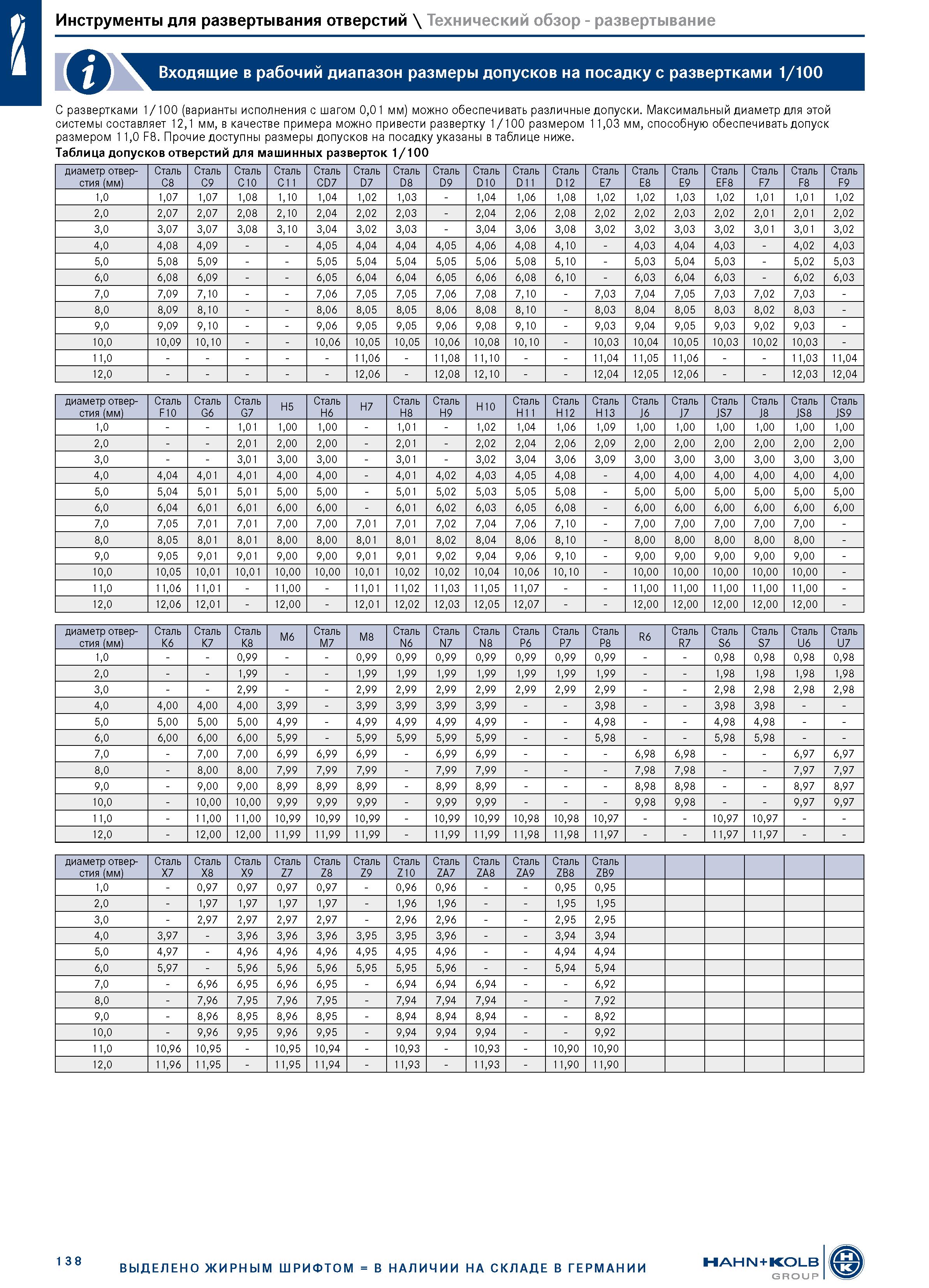

Инструменты для развертывания отверстий \ Технический обзор - развертывание Входящие в рабочий диапазон размеры допусков на посадку с развертками 1/100 С развертками 1/100 (варианты исполнения с шагом 0,01 мм) можно обеспечивать различные допуски. Максимальный диаметр для этой системы составляет 12,1 мм, в качестве примера можно привести развертку 1/100 размером 11,03 мм, способную обеспечивать допуск размером 11,0 F8. Прочие доступны размеры допусков на посадку указаны в таблице ниже. Таблица допусков отверстий для машинных разверток 1/100 диаметр отверстия (мм) Сталь C8 Сталь C9 Сталь C10 Сталь C11 Сталь CD7 Сталь D7 Сталь D8 Сталь D9 Сталь D10 Сталь D11 Сталь D12 Сталь E7 Сталь E8 Сталь E9 Сталь EF8 Сталь F7 Сталь F8 Сталь F9 1,0 1,07 1,07 1,08 1,10 1,04 1,02 1,03 - 1,04 1,06 1,08 1,02 1,02 1,03 1,02 1,01 1,01 1,02 2,0 2,07 2,07 2,08 2,10 2,04 2,02 2,03 - 2,04 2,06 2,08 2,02 2,02 2,03 2,02 2,01 2,01 2,02 3,0 3,07 3,07 3,08 3,10 3,04 3,02 3,03 - 3,04 3,06 3,08 3,02 3,02 3,03 3,02 3,01 3,01 3,02 4,0 4,08 4,09 - - 4,05 4,04 4,04 4,05 4,06 4,08 4,10 - 4,03 4,04 4,03 - 4,02 4,03 5,0 5,08 5,09 - - 5,05 5,04 5,04 5,05 5,06 5,08 5,10 - 5,03 5,04 5,03 - 5,02 5,03 6,0 6,08 6,09 - - 6,05 6,04 6,04 6,05 6,06 6,08 6,10 - 6,03 6,04 6,03 - 6,02 6,03 7,0 7,09 7,10 - - 7,06 7,05 7,05 7,06 7,08 7,10 - 7,03 7,04 7,05 7,03 7,02 7,03 - 8,0 8,09 8,10 - - 8,06 8,05 8,05 8,06 8,08 8,10 - 8,03 8,04 8,05 8,03 8,02 8,03 - 9,0 9,09 9,10 - - 9,06 9,05 9,05 9,06 9,08 9,10 - 9,03 9,04 9,05 9,03 9,02 9,03 - 10,0 10,09 10,10 - - 10,06 10,05 10,05 10,06 10,08 10,10 - 10,03 10,04 10,05 10,03 10,02 10,03 - 11,0 11,06 - 11,08 11,10 - - 11,04 11,05 11,06 - - 11,03 11,04 12,0 12,06 - 12,08 12,10 - - 12,04 12,05 12,06 - - 12,03 12,04 диаметр отверстия (мм) Сталь F10 Сталь G6 Сталь G7 H5 Сталь H6 H7 Сталь H8 Сталь H9 H10 Сталь H11 Сталь H12 Сталь H13 Сталь J6 Сталь J7 Сталь JS7 Сталь J8 Сталь JS8 Сталь JS9 1,0 - - 1,01 1,00 1,00 - 1,01 - 1,02 1,04 1,06 1,09 1,00 1,00 1,00 1,00 1,00 1,00 2,0 - - 2,01 2,00 2,00 - 2,01 - 2,02 2,04 2,06 2,09 2,00 2,00 2,00 2,00 2,00 2,00 3,0 - - 3,01 3,00 3,00 - 3,01 - 3,02 3,04 3,06 3,09 3,00 3,00 3,00 3,00 3,00 3,00 4,0 4,04 4,01 4,01 4,00 4,00 - 4,01 4,02 4,03 4,05 4,08 - 4,00 4,00 4,00 4,00 4,00 4,00 5,0 5,04 5,01 5,01 5,00 5,00 - 5,01 5,02 5,03 5,05 5,08 - 5,00 5,00 5,00 5,00 5,00 5,00 6,0 6,04 6,01 6,01 6,00 6,00 - 6,01 6,02 6,03 6,05 6,08 - 6,00 6,00 6,00 6,00 6,00 6,00 7,0 7,05 7,01 7,01 7,00 7,00 7,01 7,01 7,02 7,04 7,06 7,10 - 7,00 7,00 7,00 7,00 7,00 - 8,0 8,05 8,01 8,01 8,00 8,00 8,01 8,01 8,02 8,04 8,06 8,10 - 8,00 8,00 8,00 8,00 8,00 - 9,0 9,05 9,01 9,01 9,00 9,00 9,01 9,01 9,02 9,04 9,06 9,10 - 9,00 9,00 9,00 9,00 9,00 - 10,0 10,05 10,01 10,01 10,00 10,00 10,01 10,02 10,02 10,04 10,06 10,10 - 10,00 10,00 10,00 10,00 10,00 - 11,0 11,06 11,01 - 11,00 - 11,01 11,02 11,03 11,05 11,07 - - 11,00 11,00 11,00 11,00 11,00 - 12,0 12,06 12,01 - 12,00 - 12,01 12,02 12,03 12,05 12,07 - - 12,00 12,00 12,00 12,00 12,00 - диаметр отверстия (мм) Сталь K6 Сталь K7 Сталь K8 M6 Сталь M7 M8 Сталь N6 Сталь N7 Сталь N8 Сталь P6 Сталь P7 Сталь P8 R6 Сталь R7 Сталь S6 Сталь S7 Сталь U6 Сталь U7 1,0 - - 0,99 - - 0,99 0,99 0,99 0,99 0,99 0,99 0,99 - - 0,98 0,98 0,98 0,98 2,0 - - 1,99 - - 1,99 1,99 1,99 1,99 1,99 1,99 1,99 - - 1,98 1,98 1,98 1,98 3,0 - - 2,99 - - 2,99 2,99 2,99 2,99 2,99 2,99 2,99 - - 2,98 2,98 2,98 2,98 4,0 4,00 4,00 4,00 3,99 - 3,99 3,99 3,99 3,99 - - 3,98 - - 3,98 3,98 - - 5,0 5,00 5,00 5,00 4,99 - 4,99 4,99 4,99 4,99 - - 4,98 - - 4,98 4,98 - - 6,0 6,00 6,00 6,00 5,99 - 5,99 5,99 5,99 5,99 - - 5,98 - - 5,98 5,98 - - 7,0 - 7,00 7,00 6,99 6,99 6,99 - 6,99 6,99 - - - 6,98 6,98 - - 6,97 6,97 8,0 - 8,00 8,00 7,99 7,99 7,99 - 7,99 7,99 - - - 7,98 7,98 - - 7,97 7,97 9,0 - 9,00 9,00 8,99 8,99 8,99 - 8,99 8,99 - - - 8,98 8,98 - - 8,97 8,97 10,0 - 10,00 10,00 9,99 9,99 9,99 - 9,99 9,99 - - - 9,98 9,98 - - 9,97 9,97 11,0 - 11,00 11,00 10,99 10,99 10,99 - 10,99 10,99 10,98 10,98 10,97 - - 10,97 10,97 - - 12,0 - 12,00 12,00 11,99 11,99 11,99 - 11,99 11,99 11,98 11,98 11,97 - - 11,97 11,97 - - диаметр отверстия (мм) Сталь X7 Сталь X8 Сталь X9 Сталь Z7 Сталь Z8 Сталь Z9 Сталь Z10 Сталь ZA7 Сталь ZA8 Сталь ZA9 Сталь ZB8 Сталь ZB9 1,0 - 0,97 0,97 0,97 0,97 - 0,96 0,96 - - 0,95 0,95 2,0 - 1,97 1,97 1,97 1,97 - 1,96 1,96 - - 1,95 1,95 3,0 - 2,97 2,97 2,97 2,97 - 2,96 2,96 - - 2,95 2,95 4,0 3,97 - 3,96 3,96 3,96 3,95 3,95 3,96 - - 3,94 3,94 5,0 4,97 - 4,96 4,96 4,96 4,95 4,95 4,96 - - 4,94 4,94 6,0 5,97 - 5,96 5,96 5,96 5,95 5,95 5,96 - - 5,94 5,94 7,0 - 6,96 6,95 6,96 6,95 - 6,94 6,94 6,94 - - 6,92 8,0 - 7,96 7,95 7,96 7,95 - 7,94 7,94 7,94 - - 7,92 9,0 - 8,96 8,95 8,96 8,95 - 8,94 8,94 8,94 - - 8,92 10,0 - 9,96 9,95 9,96 9,95 - 9,94 9,94 9,94 - - 9,92 11,0 10,96 10,95 - 10,95 10,94 - 10,93 - 10,93 - 10,90 10,90 12,0 11,96 11,95 - 11,95 11,94 - 11,93 - 11,93 - 11,90 11,90 1 38 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
