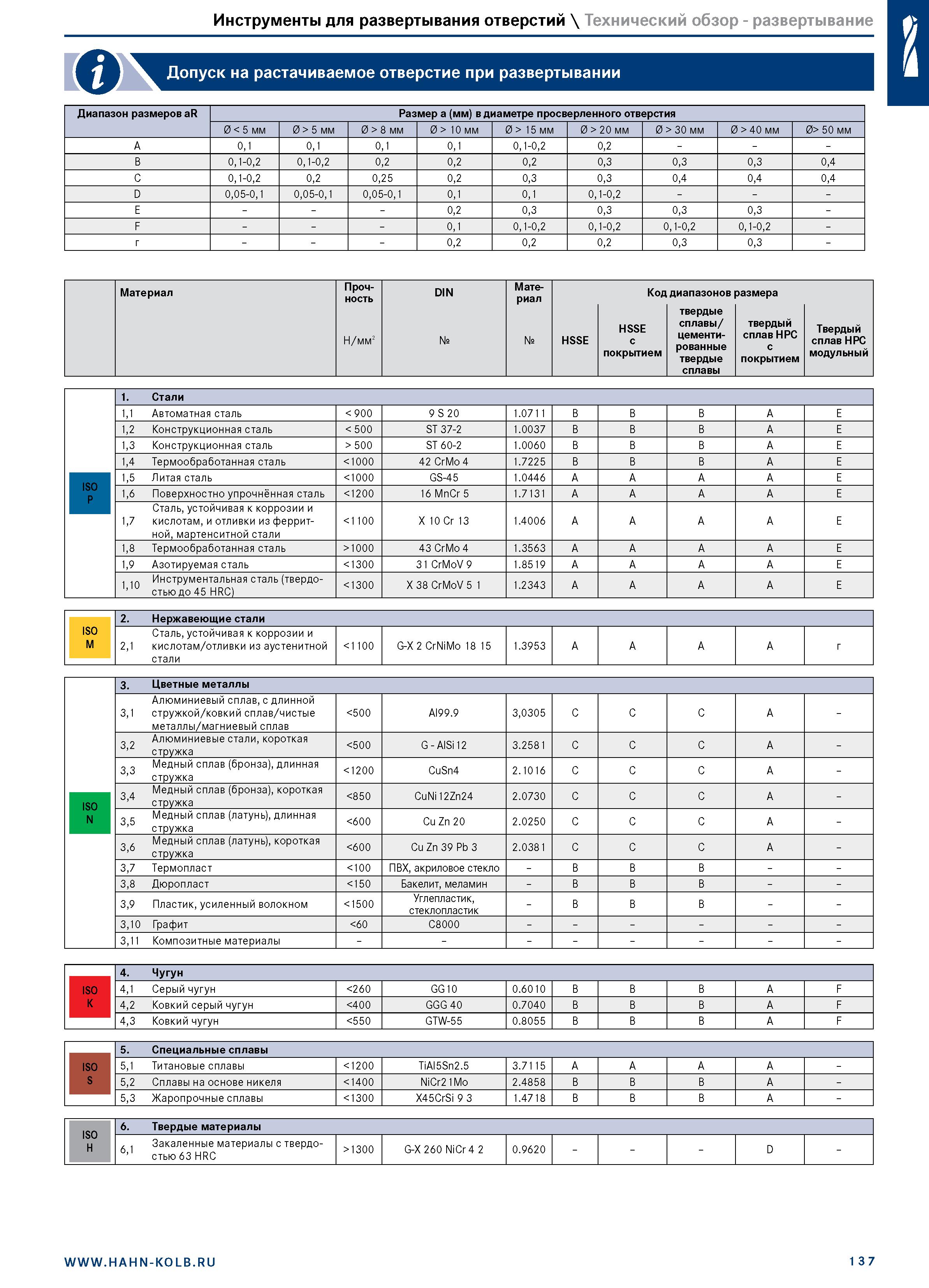

Инструменты для развертывания отверстий \ Технический обзор - развертывание Я Допуск на растачиваемое отверстие при развертывании Диапазон размеров aR Размер a (мм) в диаметре просверленного отверстия 0 5 мм 0 > 5 мм 0 > 8 мм 0 > 10 мм 0 > 15 мм 0 > 20 мм 0 > 30 мм 0 > 40 мм 0> 50 мм A 0,1 0,1 0,1 0,1 0,1-0,2 0,2 - - - B 0,1-0,2 0,1-0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,4 C 0,1-0,2 0,2 0,25 0,2 0,3 0,3 0,4 0,4 0,4 D 0,05-0,1 0,05-0,1 0,05-0,1 0,1 0,1 0,1-0,2 - - - E - - - 0,2 0,3 0,3 0,3 0,3 - F - - - 0,1 0,1-0,2 0,1-0,2 0,1-0,2 0,1-0,2 - - - - 0,2 0,2 0,2 0,3 0,3 - Материал Проч- ность DIN Мате- риал Код диапазонов размера Н/мм2 № № HSSE с покрытием твердые сплавы/ цементи- рованные твердые сплавы твердый сплав HPC с покрытием Твердый сплав HPC модульный 1. Стали 1,1 Автоматная сталь 900 9 S 20 1.0711 B B B A E 1,2 Конструкционная сталь 500 ST 37-2 1.0037 B B B A E 1,3 Конструкционная сталь > 500 ST 60-2 1.0060 B B B A E 1,4 Термообработанная сталь 1000 42 CrMo 4 1.7225 B B B A E ISO P 1,5 Литая сталь 1000 GS-45 1.0446 A A A A E 1,6 Поверхностно упрочнённая сталь 1200 16 MnCr 5 1.7131 A A A A E Сталь, устойчивая к коррозии и 1,7 кислотам, и отливки из феррит-ной, мартенситной стали 1100 X 10 Cr 13 1.4006 A A A A E 1,8 Термообработанная сталь >1000 43 CrMo 4 1.3563 A A A A E 1,9 Азотируемая сталь 1300 31 CrMoV 9 1.8519 A A A A E 1 10 Инструментальная сталь (твердо-1,10 стью до 45 HRC) 1300 X 38 CrMoV 5 1 1.2343 A A A A E ISO M 2. Нержавеющие стали Сталь, устойчивая к коррозии и 2,1 кислотам/отливки из аустенитной стали 1100 G-X 2 CrNiMo 18 15 1.3953 A A A A г 3. Цветные металлы Алюминиевый сплав, с длинной 3,1 стружкой/ковкий сплав/чистые металлы/магниевый сплав 500 AI99.9 3,0305 C C C A - 3 2 Алюминиевые стали, короткая ’ стружка 500 G - AISi12 3.2581 C C C A - 3 3 Медный сплав (бронза), длинная ’ стружка 1200 CuSn4 2.1016 C C C A - 3 4 Медный сплав (бронза), короткая ’ стружка 850 CuNi12Zn24 2.0730 C C C A - ISO N 3 5 Медный сплав (латунь), длинная ’ стружка 600 Cu Zn 20 2.0250 C C C A - 3 6 Медный сплав (латунь), короткая ’ стружка 600 Cu Zn 39 Pb 3 2.0381 C C C A - 3,7 Термопласт 100 ПВХ, акриловое стекло - B B B - - 3,8 Дюропласт 150 Бакелит, меламин - B B B - - 3,9 Пластик, усиленный волокном 1500 Углепластик, стеклопластик - B B B - - 3,10 Графит 60 C8000 - 3,11 Композитные материалы - - - 4. Чугун ISO K 4,1 Серый чугун 260 GG10 0.6010 B B B A F 4,2 Ковкий серый чугун 400 GGG 40 0.7040 B B B A F 4,3 Ковкий чугун 550 GTW-55 0.8055 B B B A F 5. Специальные сплавы ISO S 5,1 Титановые сплавы 1200 TiAI5Sn2.5 3.7115 A A A A - 5,2 Сплавы на основе никеля 1400 NiCr21Mo 2.4858 B B B A - 5,3 Жаропрочные сплавы 1300 X45CrSi 9 3 1.4718 B B B A - ISO H 6. Твердые материалы 6 1 Закаленные материалы с твердо, стью 63 HRC >1300 G-X 260 NiCr 4 2 0.9620 - - - D - 1 37
