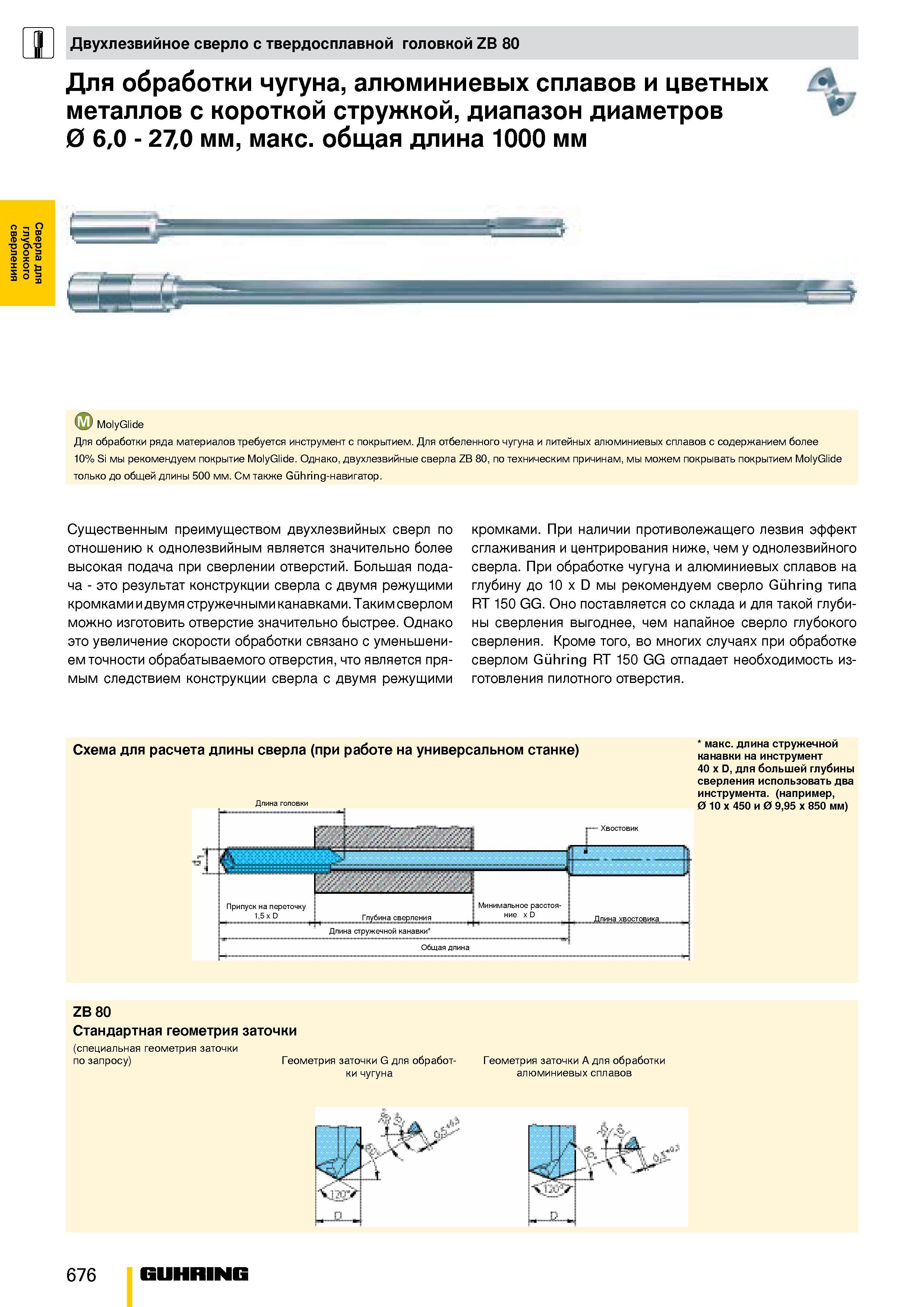

Сверла для глубокого сверления Двухлезвийное сверло с твердосплавной головкой ZB 80 Для обработки чугуна, алюминиевых сплавов и цветных металлов с короткой стружкой, диапазон диаметров 0 6,0 27,0 мм, макс. общая длина 1000 мм О MolyGlide Для обработки ряда материалов требуется инструмент с покрытием. Для отбеленного чугуна и литейных алюминиевых сплавов с содержанием более 10% Si мы рекомендуем покрытие MolyGlide. Однако, двухлезвийные сверла ZB 80, по техническим причинам, мы можем покрывать покрытием MolyGlide только до общей длины 500 мм. См также Guhring-навигатор. Существенным преимуществом двухлезвийных сверл по отношению к однолезвийным является значительно более высокая подача при сверлении отверстий. Большая подача это результат конструкции сверла с двумя режущими кромками и двумя стружечными канавками. Таким сверлом можно изготовить отверстие значительно быстрее. Однако это увеличение скорости обработки связано с уменьшением точности обрабатываемого отверстия, что является прямым следствием конструкции сверла с двумя режущими кромками. При наличии противолежащего лезвия эффект сглаживания и центрирования ниже, чем у однолезвийного сверла. При обработке чугуна и алюминиевых сплавов на глубину до 10 х D мы рекомендуем сверло Guhring типа RT 150 GG. Оно поставляется со склада и для такой глубины сверления выгоднее, чем напайное сверло глубокого сверления. Кроме того, во многих случаях при обработке сверлом Guhring RT 150 GG отпадает необходимость изготовления пилотного отверстия. Схема для расчета длины сверла (при работе на универсальном станке) Припуск на переточку 1,5 х D Глубина сверления Длина стружечной канавки Общая длина макс. длина стружечной канавки на инструмент 40 x D, для большей глубины сверления использовать два инструмента. (например, 0 10 x 450 и 0 9,95 x 850 мм) Длина головки ZB 80 Стандартная геометрия заточки (специальная геометрия заточки по запросу) Геометрия заточки G для обработ- Геометрия заточки А для обработки ки чугуна алюминиевых сплавов 676 Guhring
