621 Каталог GUHRING 2009 Осевой режущий инструмент и инструментальная оснастка Стр.674

Каталог GUHRING 2009 Режущий инструмент и оснастка Стр. 674 0621 Lab2u

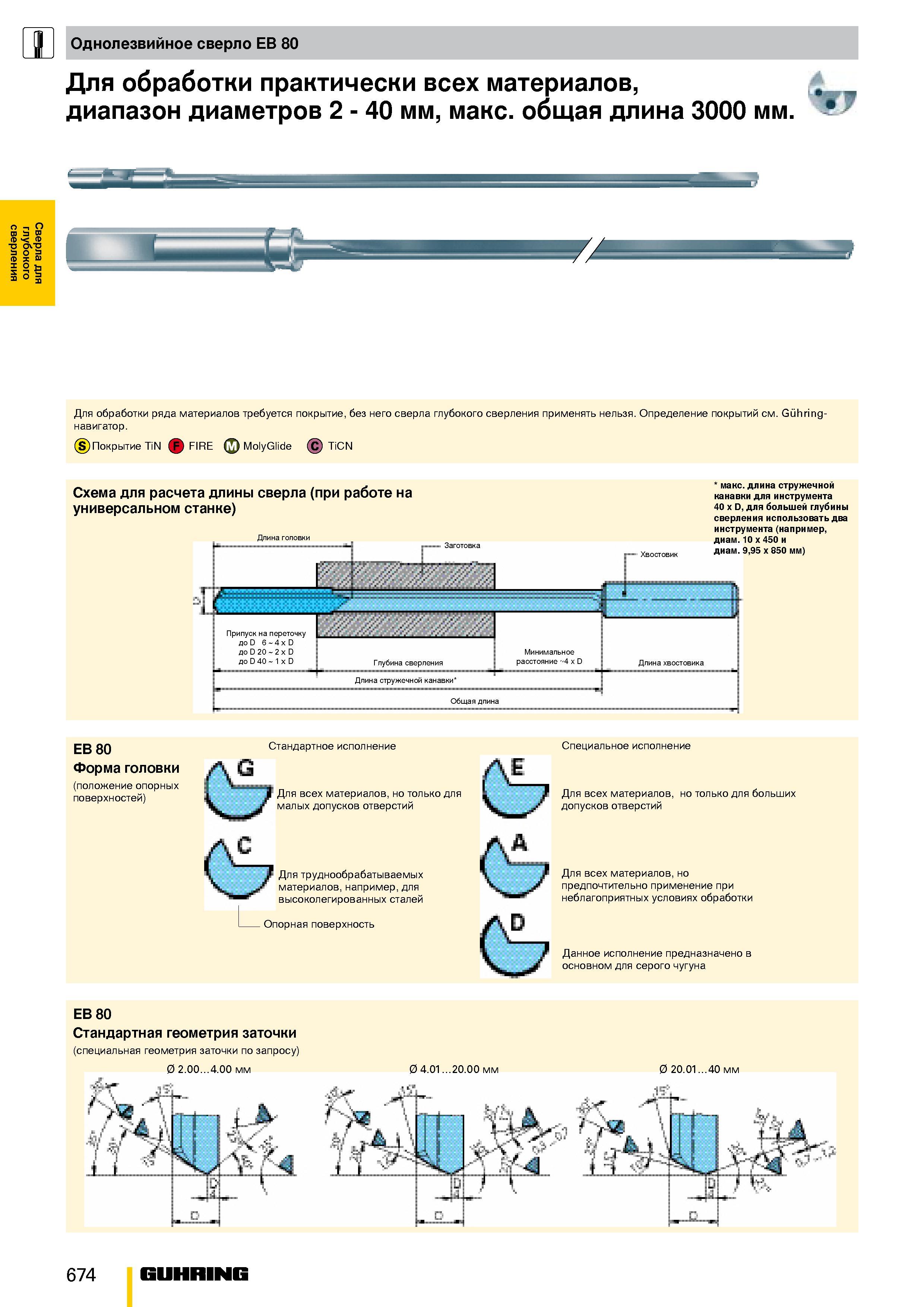

Сверла для глубокого сверления Однолезвийное сверло ЕВ 80 Для обработки практически всех материалов, диапазон диаметров 2 40 мм, макс. общая длина 3000 мм. Для обработки ряда материалов требуется покрытие, без него сверла глубокого сверления применять нельзя. Определение покрытий см. Guhring-навигатор. (S) Покрытие TiN FIRE Q MolyGlide TiCN Схема для расчета длины сверла (при работе на универсальном станке) макс. длина стружечной канавки для инструмента 40 х D, для большей глубины сверления использовать два инструмента (например, ЕВ 80 Форма головки (положение опорных поверхностей) Стандартное исполнение Для всех материалов, но только для малых допусков отверстий Для труднообрабатываемых материалов, например, для высоколегированных сталей Опорная поверхность Специальное исполнение Для всех материалов, но только для больших допусков отверстий Для всех материалов, но предпочтительно применение при неблагоприятных условиях обработки Данное исполнение предназначено в основном для серого чугуна ЕВ 80 Стандартная геометрия заточки (специальная геометрия заточки по запросу) 0 2.00...4.00 мм 4 Г . 0 4.01.20.00 мм 0 20.01.40 мм ,1Е-= 674 Guhring
