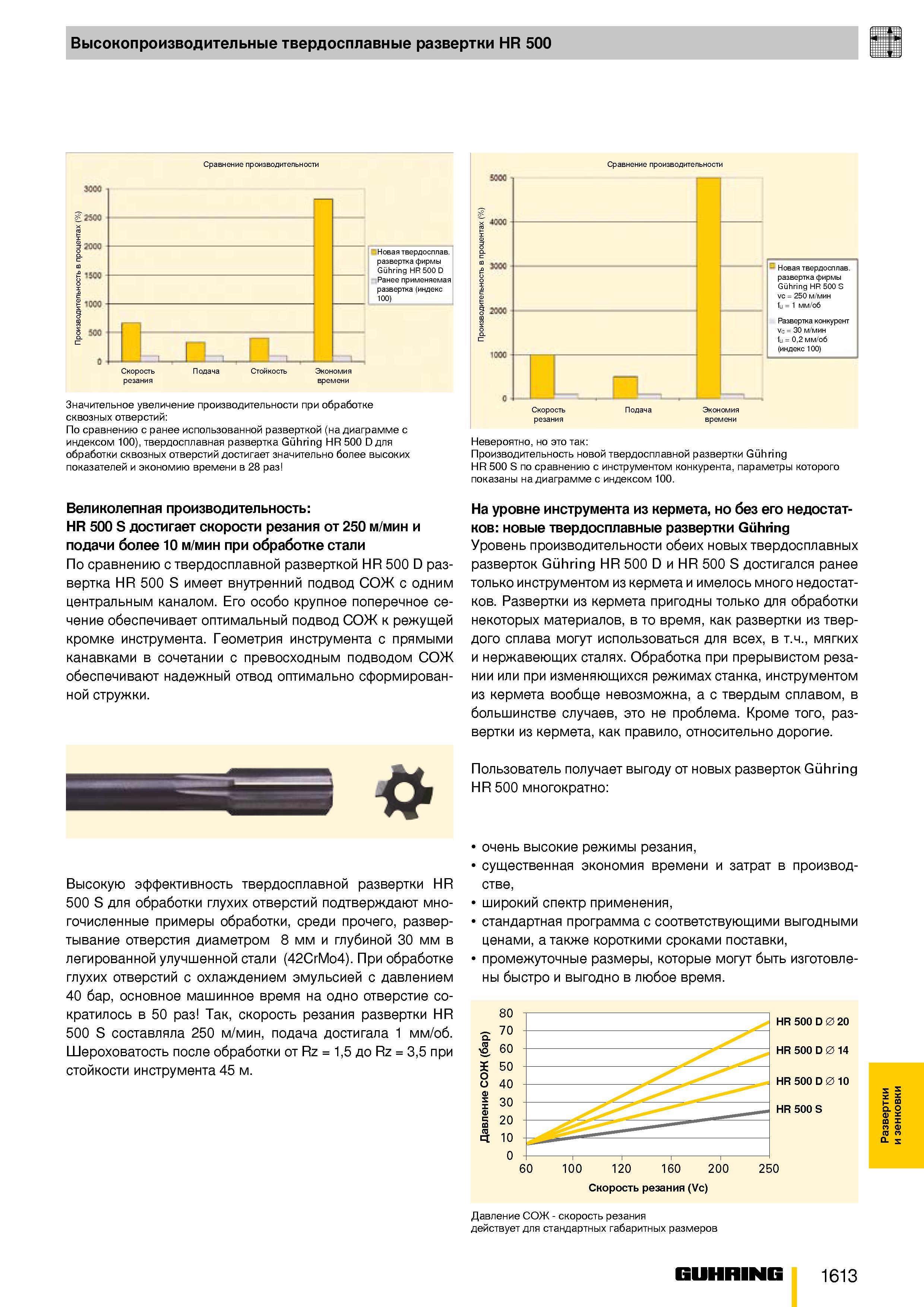

Высокопроизводительные твердосплавные развертки HR 500 Сравнение производительности Значительное увеличение производительности при обработке сквозных отверстий По сравнению с ранее использованной разверткой (на диаграмме с индексом 100), твердосплавная развертка Guhring HR 500 D для обработки сквозных отверстий достигает значительно более высоких показателей и экономию времени в 28 раз Великолепная производительность HR 500 S достигает скорости резания от 250 м/мин и подачи более 10 м/мин при обработке стали По сравнению с твердосплавной разверткой HR 500 D развертка HR 500 S имеет внутренний подвод СОЖ с одним центральным каналом. Его особо крупное поперечное сечение обеспечивает оптимальный подвод СОЖ к режущей кромке инструмента. Геометрия инструмента с прямыми канавками в сочетании с превосходным подводом СОЖ обеспечивают надежный отвод оптимально сформированной стружки. Новая твердосплав. развертка фирмы Guhring hR 500 S vc 250 м/мин fu 1 мм/об Развертка конкурент vc 30 м/мин fu 0,2 мм/об (индекс 100) Высокую эффективность твердосплавной развертки HR 500 S для обработки глухих отверстий подтверждают многочисленные примеры обработки, среди прочего, развертывание отверстия диаметром 8 мм и глубиной 30 мм в легированной улучшенной стали (42CrMo4). При обработке глухих отверстий с охлаждением эмульсией с давлением 40 бар, основное машинное время на одно отверстие сократилось в 50 раз Так, скорость резания развертки HR 500 S составляла 250 м/мин, подача достигала 1 мм/об. Шероховатость после обработки от Rz 1,5 до Rz 3,5 при стойкости инструмента 45 м. Невероятно, но это так Производительность новой твердосплавной развертки Guhring HR 500 S по сравнению с инструментом конкурента, параметры которого показаны на диаграмме с индексом 100. На уровне инструмента из кермета, но без его недостатков новые твердосплавные развертки Guhring Уровень производительности обеих новых твердосплавных разверток Guhring HR 500 D и HR 500 S достигался ранее только инструментом из кермета и имелось много недостатков. Развертки из кермета пригодны только для обработки некоторых материалов, в то время, как развертки из твердого сплава могут использоваться для всех, в т.ч., мягких и нержавеющих сталях. Обработка при прерывистом резании или при изменяющихся режимах станка, инструментом из кермета вообще невозможна, а с твердым сплавом, в большинстве случаев, это не проблема. Кроме того, развертки из кермета, как правило, относительно дорогие. Пользователь получает выгоду от новых разверток Guhring HR 500 многократно очень высокие режимы резания, существенная экономия времени и затрат в производстве, широкий спектр применения, стандартная программа с соответствующими выгодными ценами, а также короткими сроками поставки, промежуточные размеры, которые могут быть изготовлены быстро и выгодно в любое время. Скорость резания (Ve) Давление СОЖ скорость резания действует для стандартных габаритных размеров резания времени Guhring 1613 Развертки и зенковки
