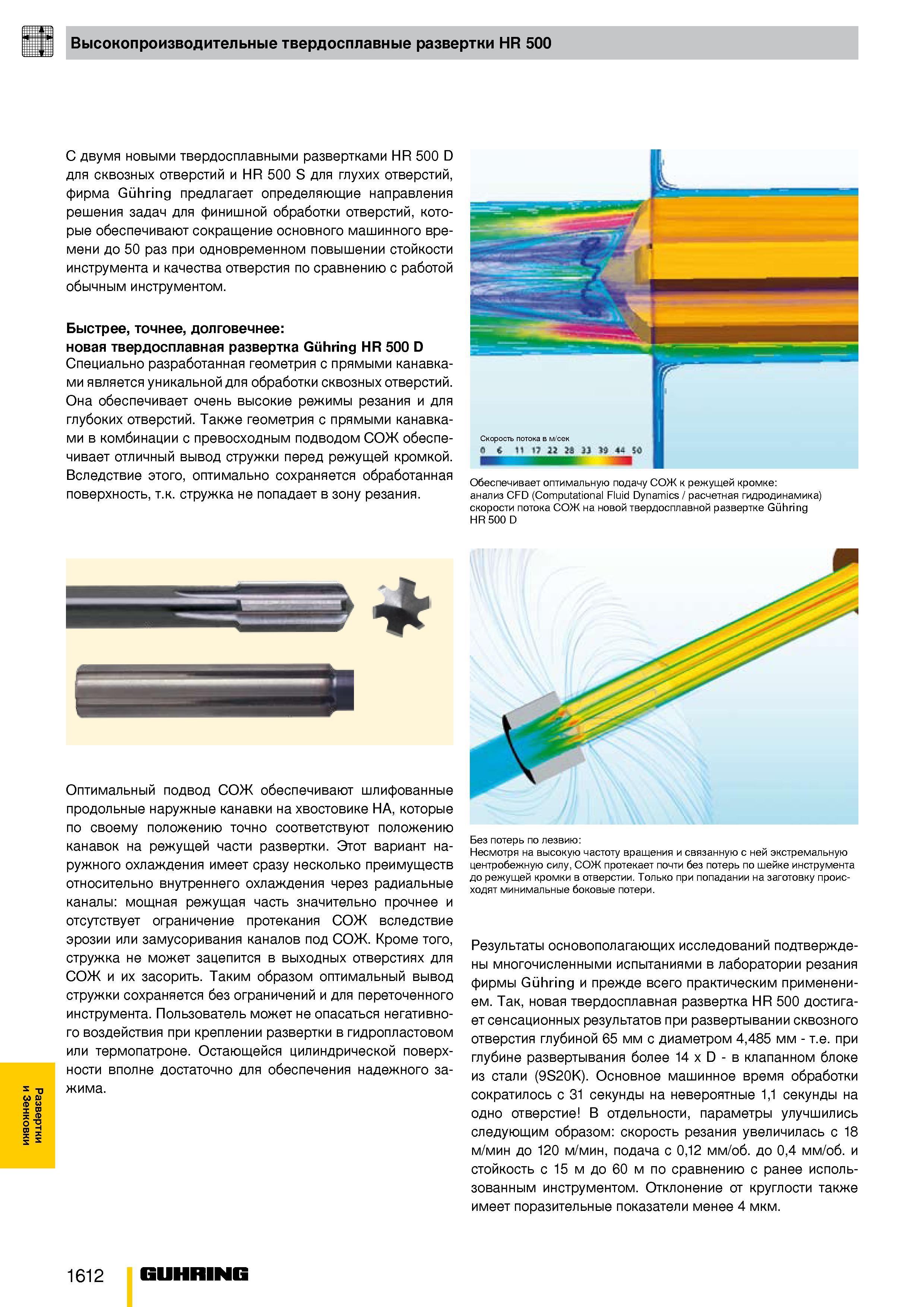

Развертки и Зенковки Высокопроизводительные твердосплавные развертки HR 500 С двумя новыми твердосплавными развертками HR 500 D для сквозных отверстий и HR 500 S для глухих отверстий, фирма Guhring предлагает определяющие направления решения задач для финишной обработки отверстий, которые обеспечивают сокращение основного машинного времени до 50 раз при одновременном повышении стойкости инструмента и качества отверстия по сравнению с работой обычным инструментом. Быстрее, точнее, долговечнее новая твердосплавная развертка Guhring HR 500 D Специально разработанная геометрия с прямыми канавками является уникальной для обработки сквозных отверстий. Она обеспечивает очень высокие режимы резания и для глубоких отверстий. Также геометрия с прямыми канавками в комбинации с превосходным подводом СОЖ обеспечивает отличный вывод стружки перед режущей кромкой. Вследствие этого, оптимально сохраняется обработанная поверхность, т.к. стружка не попадает в зону резания. Оптимальный подвод СОЖ обеспечивают шлифованные продольные наружные канавки на хвостовике НА, которые по своему положению точно соответствуют положению канавок на режущей части развертки. Этот вариант наружного охлаждения имеет сразу несколько преимуществ относительно внутреннего охлаждения через радиальные каналы мощная режущая часть значительно прочнее и отсутствует ограничение протекания СОЖ вследствие эрозии или замусоривания каналов под СОЖ. Кроме того, стружка не может зацепится в выходных отверстиях для СОЖ и их засорить. Таким образом оптимальный вывод стружки сохраняется без ограничений и для переточенного инструмента. Пользователь может не опасаться негативного воздействия при креплении развертки в гидропластовом или термопатроне. Остающейся цилиндрической поверхности вполне достаточно для обеспечения надежного зажима. Обеспечивает оптимальную подачу СОЖ к режущей кромке анализ CFD (Computational Fluid Dynamics / расчетная гидродинамика) скорости потока СОЖ на новой твердосплавной развертке Guhring HR 500 D Без потерь по лезвию Несмотря на высокую частоту вращения и связанную с ней экстремальную центробежную силу, СОЖ протекает почти без потерь по шейке инструмента до режущей кромки в отверстии. Только при попадании на заготовку происходят минимальные боковые потери. Результаты основополагающих исследований подтверждены многочисленными испытаниями в лаборатории резания фирмы Guhring и прежде всего практическим применением. Так, новая твердосплавная развертка НR 500 достигает сенсационных результатов при развертывании сквозного отверстия глубиной 65 мм с диаметром 4,485 мм т.е. при глубине развертывания более 14 х D в клапанном блоке из стали (9S20K). Основное машинное время обработки сократилось с 31 секунды на невероятные 1,1 секунды на одно отверстие В отдельности, параметры улучшились следующим образом скорость резания увеличилась с 18 м/мин до 120 м/мин, подача с 0,12 мм/об. до 0,4 мм/об. и стойкость с 15 м до 60 м по сравнению с ранее использованным инструментом. Отклонение от круглости также имеет поразительные показатели менее 4 мкм. 1612 Guhring
