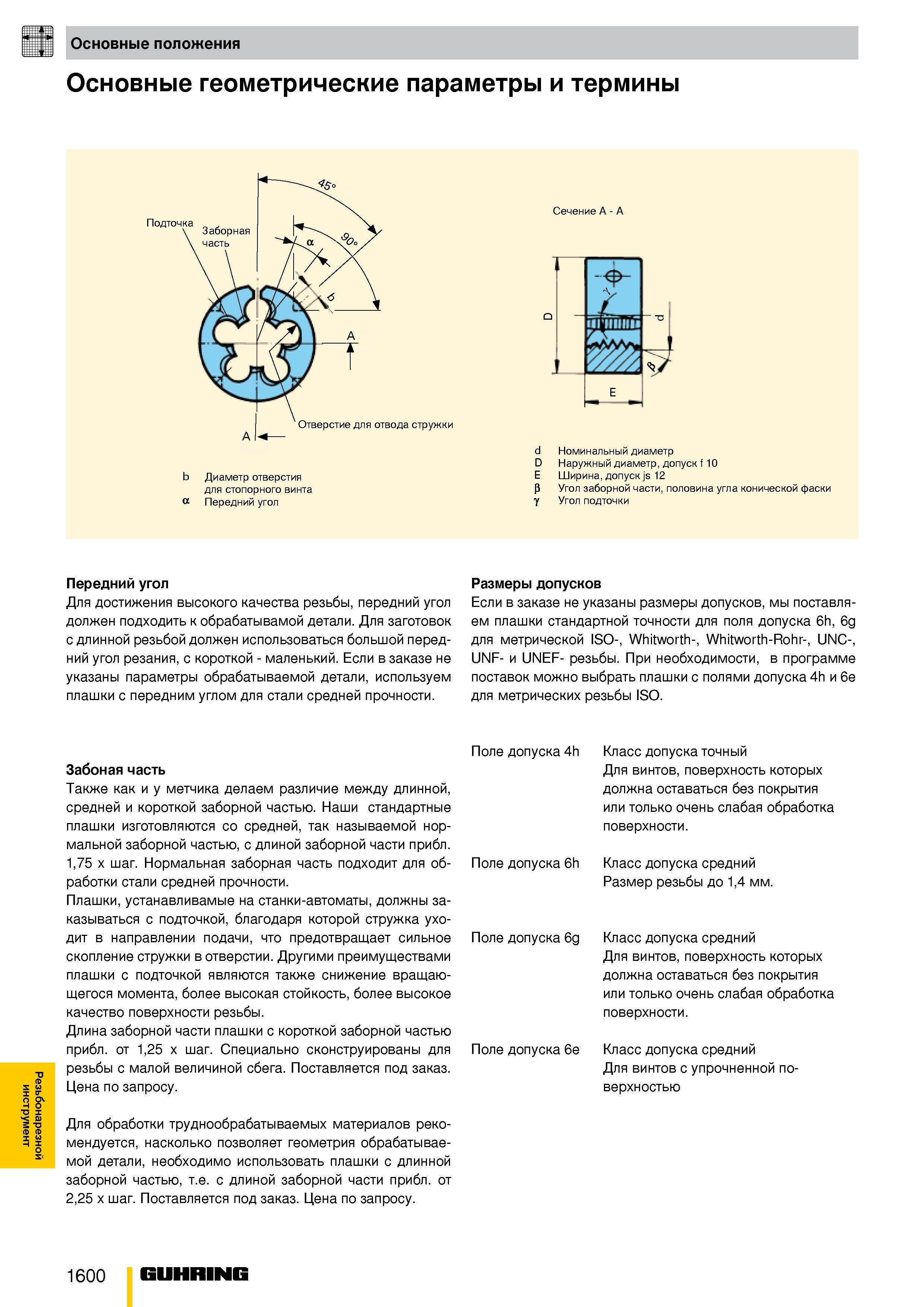

Резьбонарезной инструмент Основные положения Основные геометрические параметры и термины b Диаметр отверстия для стопорного винта Передний угол Сечение A A d Номинальный диаметр D Наружный диаметр, допуск f 10 E Ширина, допуск js 12 р Угол заборной части, половина угла конической фаски у Угол подточки Передний угол Для достижения высокого качества резьбы, передний угол должен подходить к обрабатывамой детали. Для заготовок с длинной резьбой должен использоваться большой передний угол резания, с короткой маленький. Если в заказе не указаны параметры обрабатываемой детали, используем плашки с передним углом для стали средней прочности. Размеры допусков Если в заказе не указаны размеры допусков, мы поставляем плашки стандартной точности для поля допуска 6h, 6g для метрической ISO-, Whitworth-, Whitworth-Rohr-, UNC-, UNF- и UNEF- резьбы. При необходимости, в программе поставок можно выбрать плашки с полями допуска 4h и 6е для метрических резьбы ISO. Забоная часть Также как и у метчика делаем различие между длинной, средней и короткой заборной частью. Наши стандартные плашки изготовляются со средней, так называемой нормальной заборной частью, с длиной заборной части прибл. 1,75 x шаг. Нормальная заборная часть подходит для обработки стали средней прочности. Плашки, устанавливамые на станки-автоматы, должны заказываться с подточкой, благодаря которой стружка уходит в направлении подачи, что предотвращает сильное скопление стружки в отверстии. Другими преимуществами плашки с подточкой являются также снижение вращающегося момента, более высокая стойкость, более высокое качество поверхности резьбы. Длина заборной части плашки с короткой заборной частью прибл. от 1,25 x шаг. Специально сконструированы для резьбы с малой величиной сбега. Поставляется под заказ. Цена по запросу. Поле допуска 4h Поле допуска 6h Поле допуска 6g Поле допуска 6e Класс допуска точный Для винтов, поверхность которых должна оставаться без покрытия или только очень слабая обработка поверхности. Класс допуска средний Размер резьбы до 1,4 мм. Класс допуска средний Для винтов, поверхность которых должна оставаться без покрытия или только очень слабая обработка поверхности. Класс допуска средний Для винтов с упрочненной поверхностью Для обработки труднообрабатываемых материалов рекомендуется, насколько позволяет геометрия обрабатываемой детали, необходимо использовать плашки с длинной заборной частью, т.е. с длиной заборной части прибл. от 2,25 х шаг. Поставляется под заказ. Цена по запросу. 1600 Guhring
