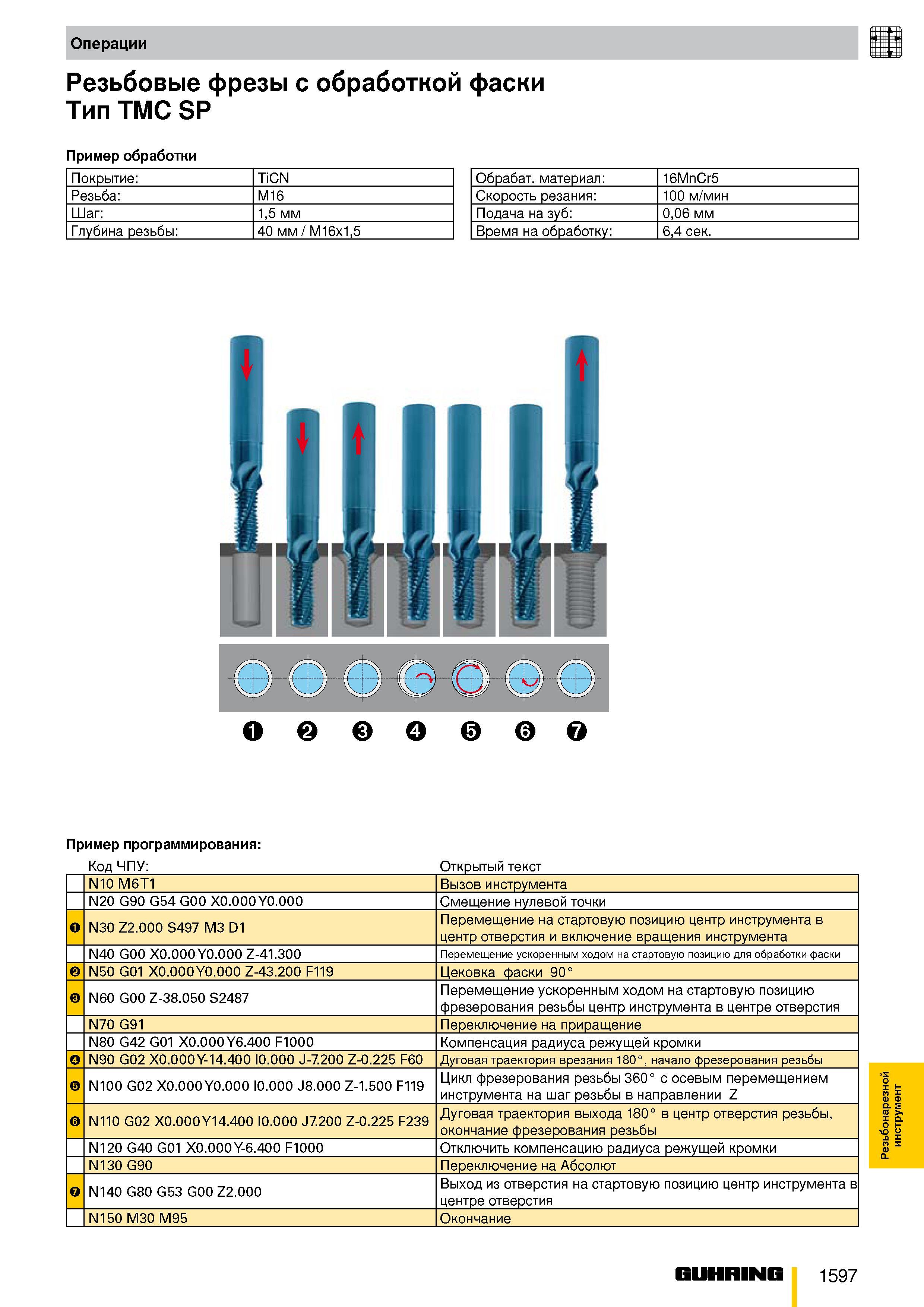

Резьбовые фрезы с обработкой фаски Тип TMC SP Пример обработки Покрытие TiCN Резьба М16 Шаг 1,5 мм Глубина резьбы 40 мм / M16x1,5 Обрабат. материал 16MnCr5 Скорость резания 100 м/мин Подача на зуб 0,06 мм Время на обработку 6,4 сек. Пример программирования Код ЧПУ Открытый текст N10 M6 T1 Вызов инструмента N20 G90 G54 G00 X0.000 Y0.000 Смещение нулевой точки О N30 Z2.000 S497 M3 D1 Перемещение на стартовую позицию центр инструмента в центр отверстия и включение вращения инструмента N40 G00 X0.000 Y0.000 Z-41.300 Перемещение ускоренным ходом на стартовую позицию для обработки фаски 0 N50 G01 X0.000 Y0.000 Z-43.200 F119 Цековка фаски 90° 0 N60 G00 Z-38.050 S2487 Перемещение ускоренным ходом на стартовую позицию фрезерования резьбы центр инструмента в центре отверстия N70 G91 Переключение на приращение N80 G42 G01 X0.000 Y6.400 F1000 Компенсация радиуса режущей кромки О N90 G02 X0.000 Y-14.400 I0.000 J-7.200 Z-0.225 F60 Дуговая траектория врезания 180°, начало фрезерования резьбы 0 N100 G02 X0.000 Y0.000 I0.000 J8.000 Z-1.500 F119 Цикл фрезерования резьбы 360° с осевым перемещением инструмента на шаг резьбы в направлении Z О N110 G02 X0.000 Y14.400 I0.000 J7.200 Z-0.225 F239 Дуговая траектория выхода 180° в центр отверстия резьбы, окончание фрезерования резьбы N120 G40 G01 X0.000 Y-6.400 F1000 Отключить компенсацию радиуса режущей кромки N130 G90 Переключение на Абсолют О N140 G80 G53 G00 Z2.000 Выход из отверстия на стартовую позицию центр инструмента в центре отверстия N150 M30 M95 Окончание Guhring 1597 Резьбонарезной инструмент
