1380 Каталог GUHRING 2009 Осевой режущий инструмент и инструментальная оснастка Стр.1539

Каталог GUHRING 2009 Режущий инструмент и оснастка Стр. 1539 1380 Lab2u

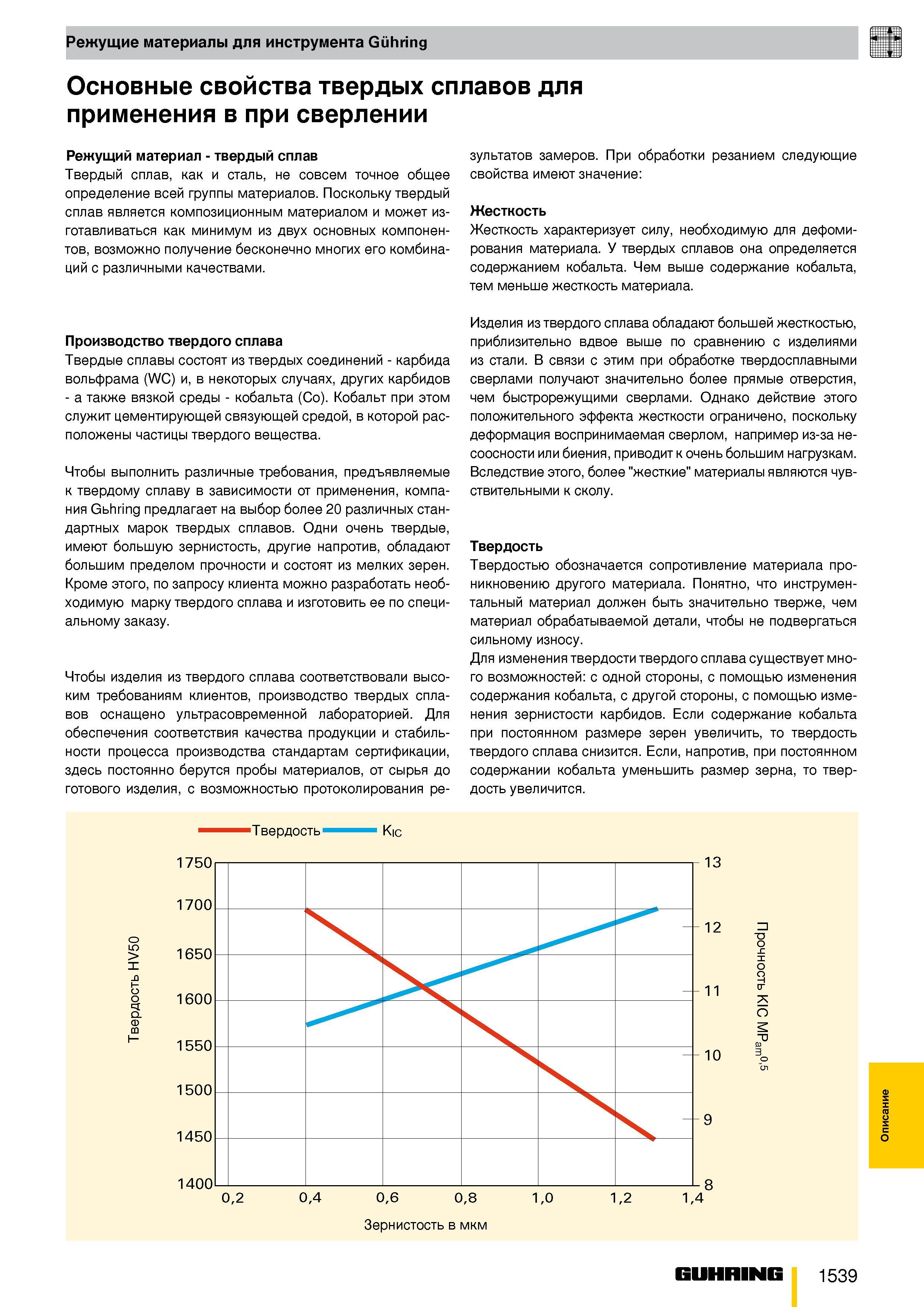

Режущие материалы для инструмента Guhring Основные свойства твердых сплавов для применения в при сверлении Режущий материал твердый сплав Твердый сплав, как и сталь, не совсем точное общее определение всей группы материалов. Поскольку твердый сплав является композиционным материалом и может изготавливаться как минимум из двух основных компонентов, возможно получение бесконечно многих его комбинаций с различными качествами. Производство твердого сплава Твердые сплавы состоят из твердых соединений карбида вольфрама (WC) и, в некоторых случаях, других карбидов а также вязкой среды кобальта (Co). Кобальт при этом служит цементирующей связующей средой, в которой расположены частицы твердого вещества. Чтобы выполнить различные требования, предъявляемые к твердому сплаву в зависимости от применения, компания Gbhring предлагает на выбор более 20 различных стандартных марок твердых сплавов. Одни очень твердые, имеют большую зернистость, другие напротив, обладают большим пределом прочности и состоят из мелких зерен. Кроме этого, по запросу клиента можно разработать необходимую марку твердого сплава и изготовить ее по специальному заказу. Чтобы изделия из твердого сплава соответствовали высоким требованиям клиентов, производство твердых сплавов оснащено ультрасовременной лабораторией. Для обеспечения соответствия качества продукции и стабильности процесса производства стандартам сертификации, здесь постоянно берутся пробы материалов, от сырья до готового изделия, с возможностью протоколирования ре- зультатов замеров. При обработки резанием следующие свойства имеют значение Жесткость Жесткость характеризует силу, необходимую для дефоми-рования материала. У твердых сплавов она определяется содержанием кобальта. Чем выше содержание кобальта, тем меньше жесткость материала. Изделия из твердого сплава обладают большей жесткостью, приблизительно вдвое выше по сравнению с изделиями из стали. В связи с этим при обработке твердосплавными сверлами получают значительно более прямые отверстия, чем быстрорежущими сверлами. Однако действие этого положительного эффекта жесткости ограничено, поскольку деформация воспринимаемая сверлом, например из-за не-соосности или биения, приводит к очень большим нагрузкам. Вследствие этого, более "жесткие" материалы являются чувствительными к сколу. Твердость Твердостью обозначается сопротивление материала проникновению другого материала. Понятно, что инструментальный материал должен быть значительно тверже, чем материал обрабатываемой детали, чтобы не подвергаться сильному износу. Для изменения твердости твердого сплава существует много возможностей с одной стороны, с помощью изменения содержания кобальта, с другой стороны, с помощью изменения зернистости карбидов. Если содержание кобальта при постоянном размере зерен увеличить, то твердость твердого сплава снизится. Если, напротив, при постоянном содержании кобальта уменьшить размер зерна, то твердость увеличится. Твердость Kic 0 ю V с о д р е в сг KI C TJ оз 3 Зернистость в мкм Guhring 1539 Описание
