1379 Каталог GUHRING 2009 Осевой режущий инструмент и инструментальная оснастка Стр.1538

Каталог GUHRING 2009 Режущий инструмент и оснастка Стр. 1538 1379 Lab2u

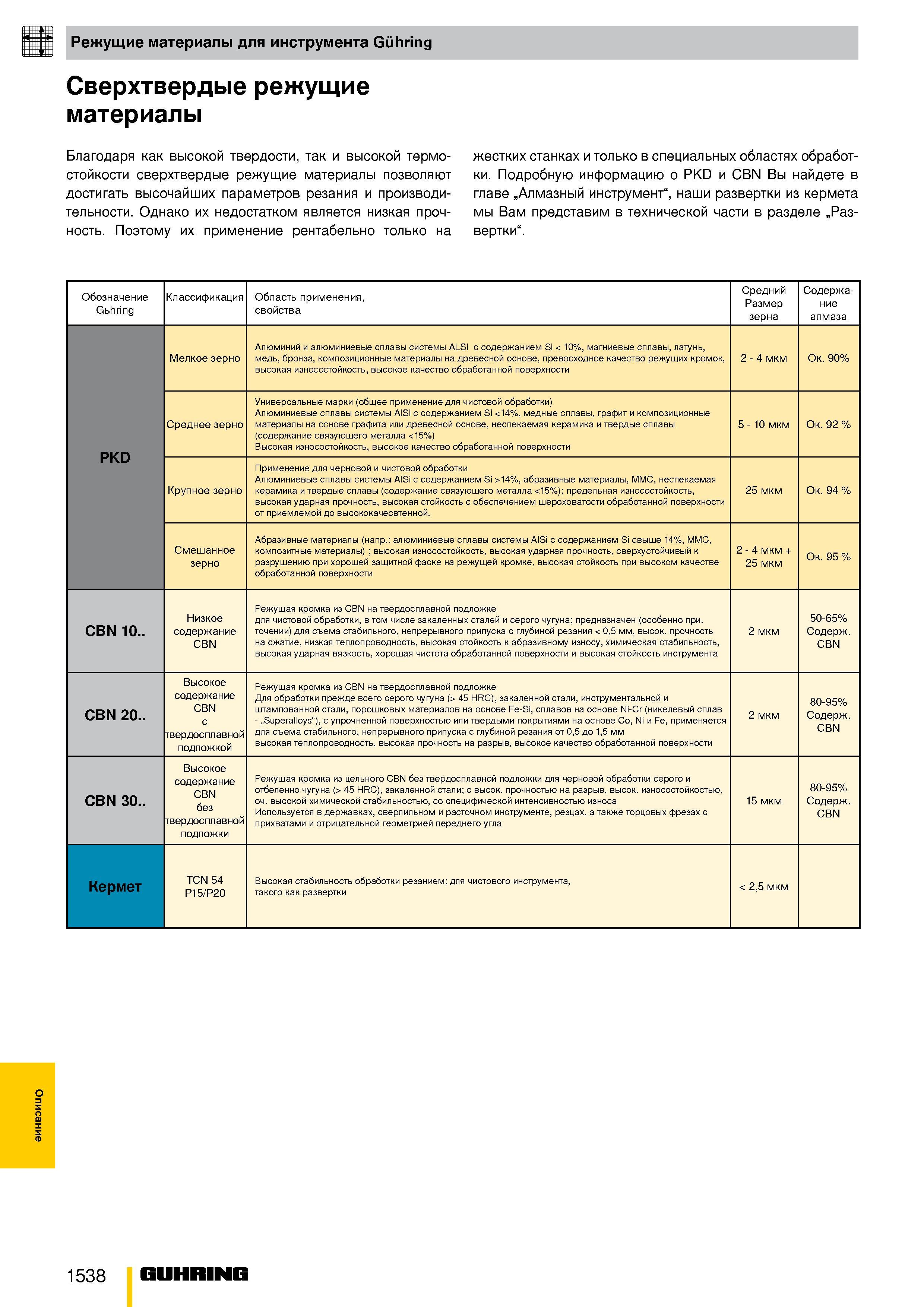

Описание Режущие материалы для инструмента Guhring Сверхтвердые режущие материалы Благодаря как высокой твердости, так и высокой термостойкости сверхтвердые режущие материалы позволяют достигать высочайших параметров резания и производительности. Однако их недостатком является низкая прочность. Поэтому их применение рентабельно только на жестких станках и только в специальных областях обработки. Подробную информацию о PKD и CBN Вы найдете в главе „Алмазный инструмент", наши развертки из кермета мы Вам представим в технической части в разделе „Развертки". Обозначение Gbhring Классификация Область применения, свойства Средний Размер зерна Содержа- ние алмаза Мелкое зерно Алюминий и алюминиевые сплавы системы ALSi с содержанием Si 10%, магниевые сплавы, латунь, медь, бронза, композиционные материалы на древесной основе, превосходное качество режущих кромок, высокая издосдетойкость, высокое качество обработанной говерхности 2 4 мкм Ок. 90% PKD Среднее зерно Универсальные марки (общее применение для чистовой обработки) Алюминиевые сплавы системы AlSi с содержанием Si <14%, медные сплавы, графит и композиционные материалы на основе графита или древесной основе, неспекаемая керамика и твердые сплавы (содержание связующего металла <15%) Вьсокая износостойкость, высокое качество об ботанной поверхности 5 10 мкм Ок. 92 % Крупное зерно Применение для черновой и чистовой обработки Алюминиевые сплавы системы AlSi с содержанием Si >14%, абразивные материалы, MMC, неспекаемая керамика и твердые сплавы (содержание связующего металла <15%); предельная износостойкость, высокая ударная прочность, высокая стойкость с обеспечением шедоховдтости обработанной пов хности от приемлемой до высококачесвтенной. 25 мкм Ок. 94 % Смешанное зерно Абразивные материалы (напр. алюминиевые сплавы системы AlSi с содержанием Si свыше 14%, MMC, композитные материалы) ;; высокая износостойкость,, высокая ударная прочность,, сверхустойчивый к разрушению при хорошей защитной фаске на режущей кромке,, высокая стойкость при высоком качестве обработанной поверхности 2 4 мкм + 25 мкм Ок. 95 % CBN 10.. Низкое содержание CBN Режущая кромка из CBN на твердосплаэдой подложке для чистовой обработки,, в том числе закаленных сталей и серого чугуна;; предназначен (особенно при.. точении) для съема стабильного, непрерывного припуска с глубиной резания 0,5 мм, высок. прочность на сжатие,, низкая теплопроводность,, высокая стойкость к абразивному износу,, химическая стабильность,, высокая ударная вязкость,, хорошая чистота обработанной поверхности и высокая стойкость инструмента 2 мкм 50-65% Содерж. CBN CBN 20.. Высокое содержание CBN с твердосплавной подложкой Режущая кромка из CBN на твердосплавной подложке Для обработки прежде всего серого чугуна (> 45 HRC), закаленной стали, инструментальной и штампованной стали, городковых материалов на основе Fe-Si, сплавов де основе N-Cr (никелевый сплав „Superalloys"), с упрочненной поверхностью или твердыми покрытиями на основе Co, Ni и Fe, применяется для съема стабильного, непрерывного припуска с глубиной резания от 0,5 до 1,5 мм высокая теплопроводность,, высокая прочность на разрыв,, высокое качество обработанной поверхности 2 мкм 80-95% Содерж. CBN CBN 30.. Высокое содержание CBN без твердосплавной подложки Режущая кромка из цельного CBN без твердосплавной подложки для черновой обработки серого и отбеленно чугуна (> 45 HRC),, закаленной стали;; с высок.. прочностью на разрыв,, высок.. износостойкостью,, оч.. высокой химической стабильностью,, со специфической интенсивностью износа Используется в державках, сверлильном и расточном инструменте, резцах, а также торцовых фрезах с прихватами и отрицательной геометрией переднего угла 15 мкм 80-95% Содерж. CBN Кермет TCN 54 P15/P20 Высокая стабильность обработки резанием; для чистового инструмента, такого как развертки 2,5 мкм 1538 Guhring
