1348 Каталог GUHRING 2009 Осевой режущий инструмент и инструментальная оснастка Стр.1507

Каталог GUHRING 2009 Режущий инструмент и оснастка Стр. 1507 1348 Lab2u

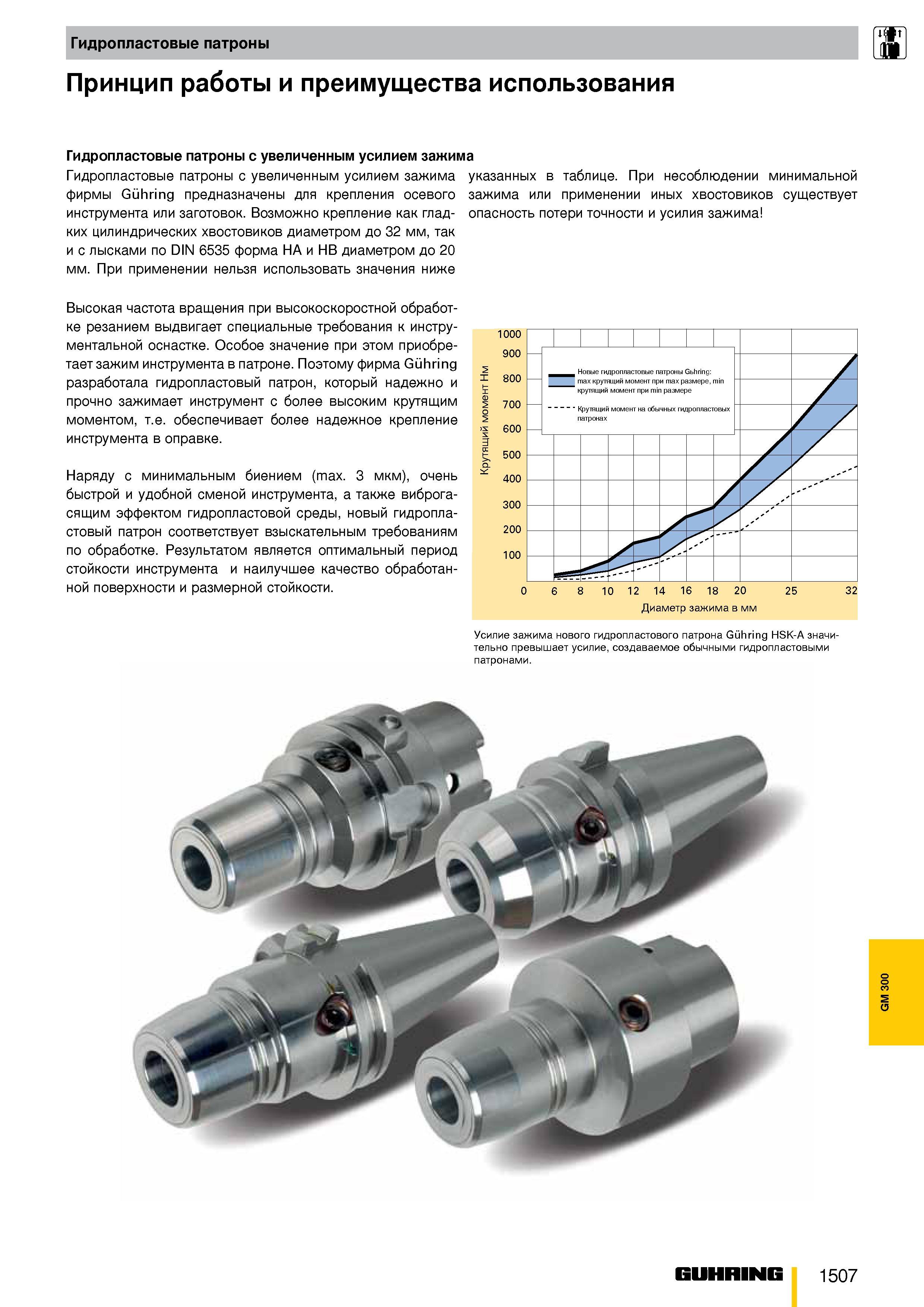

Гидропластовые патроны W JDL Принцип работы и преимущества использования Гидропластовые патроны с увеличенным усилием зажима Гидропластовые патроны с увеличенным усилием зажима указанных в таблице. При несоблюдении минимальной фирмы Guhring предназначены для крепления осевого зажима или применении иных хвостовиков существует инструмента или заготовок. Возможно крепление как глад- опасность потери точности и усилия зажима ких цилиндрических хвостовиков диаметром до 32 мм, так и с лысками по DIN 6535 форма НА и НВ диаметром до 20 мм. При применении нельзя использовать значения ниже Высокая частота вращения при высокоскоростной обработке резанием выдвигает специальные требования к инструментальной оснастке. Особое значение при этом приобретает зажим инструмента в патроне. Поэтому фирма Guhring разработала гидропластовый патрон, который надежно и прочно зажимает инструмент с более высоким крутящим моментом, т.е. обеспечивает более надежное крепление инструмента в оправке. Наряду с минимальным биением (max. 3 мкм), очень быстрой и удобной сменой инструмента, а также виброгасящим эффектом гидропластовой среды, новый гидропла-стовый патрон соответствует взыскательным требованиям по обработке. Результатом является оптимальный период стойкости инструмента и наилучшее качество обработанной поверхности и размерной стойкости. 0 6 8 10 12 14 16 18 20 25 32 Диаметр зажима в мм Усилие зажима нового гидропластового патрона Guhring HSK-A значительно превышает усилие, создаваемое обычными гидропластовыми патронами. Guhring 1507 GM 300
