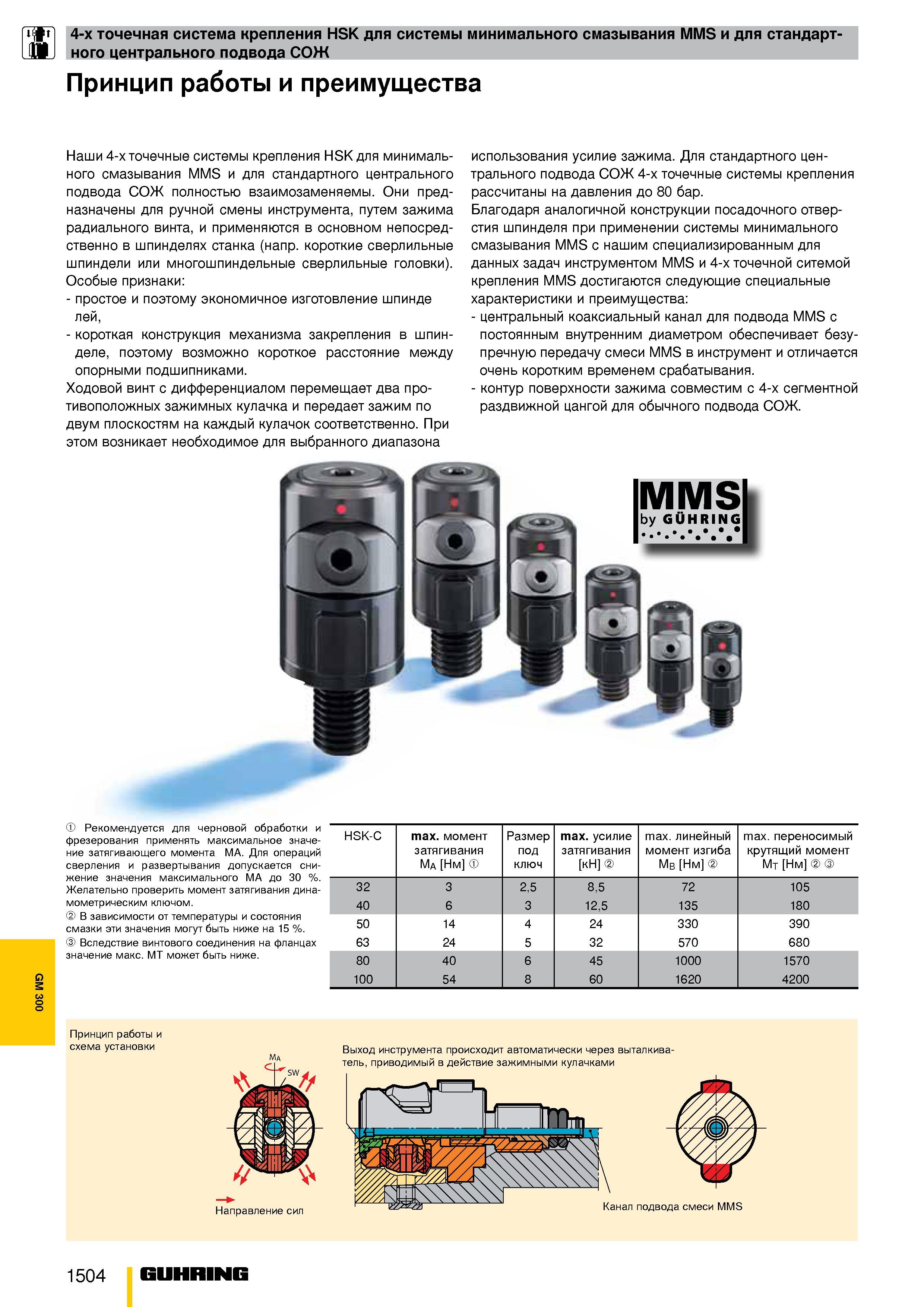

GM 300 tl 4-х точечная система крепления HSK для системы минимального смазывания MMS и для стандарт-ИИ ного центрального подвода СОЖ Принцип работы и преимущества Наши 4-х точечные системы крепления HSK для минимального смазывания MMS и для стандартного центрального подвода СОЖ полностью взаимозаменяемы. Они предназначены для ручной смены инструмента, путем зажима радиального винта, и применяются в основном непосредственно в шпинделях станка (напр. короткие сверлильные шпиндели или многошпиндельные сверлильные головки). Особые признаки простое и поэтому экономичное изготовление шпинде лей, короткая конструкция механизма закрепления в шпинделе, поэтому возможно короткое расстояние между опорными подшипниками. Ходовой винт с дифференциалом перемещает два противоположных зажимных кулачка и передает зажим по двум плоскостям на каждый кулачок соответственно. При этом возникает необходимое для выбранного диапазона использования усилие зажима. Для стандартного центрального подвода СОЖ 4-х точечные системы крепления рассчитаны на давления до 80 бар. Благодаря аналогичной конструкции посадочного отверстия шпинделя при применении системы минимального смазывания MMS с нашим специализированным для данных задач инструментом MMS и 4-х точечной ситемой крепления MMS достигаются следующие специальные характеристики и преимущества центральный коаксиальный канал для подвода MMS с постоянным внутренним диаметром обеспечивает безупречную передачу смеси MMS в инструмент и отличается очень коротким временем срабатывания. контур поверхности зажима совместим с 4-х сегментной раздвижной цангой для обычного подвода СОЖ. by GUHRINGl . Рекомендуется для черновой обработки и фрезерования применять максимальное значение затягивающего момента МА. Для операций сверления и развертывания допускается снижение значения максимального МА до 30 %. Желательно проверить момент затягивания динамометрическим ключом. В зависимости от температуры и состояния смазки эти значения могут быть ниже на 15 %. Вследствие винтового соединения на фланцах значение макс. МТ может быть ниже. HSK-C max. момент затягивания Ma Нм Размер под ключ max. усилие затягивания кН max. линейный момент изгиба Mb Нм max. переносимый крутящий момент Mt Нм 32 3 2,5 8,5 72 105 40 6 3 12,5 135 180 50 14 4 24 330 390 63 24 5 32 570 680 80 40 6 45 1000 1570 100 54 8 60 1620 4200 1504 Guhring
