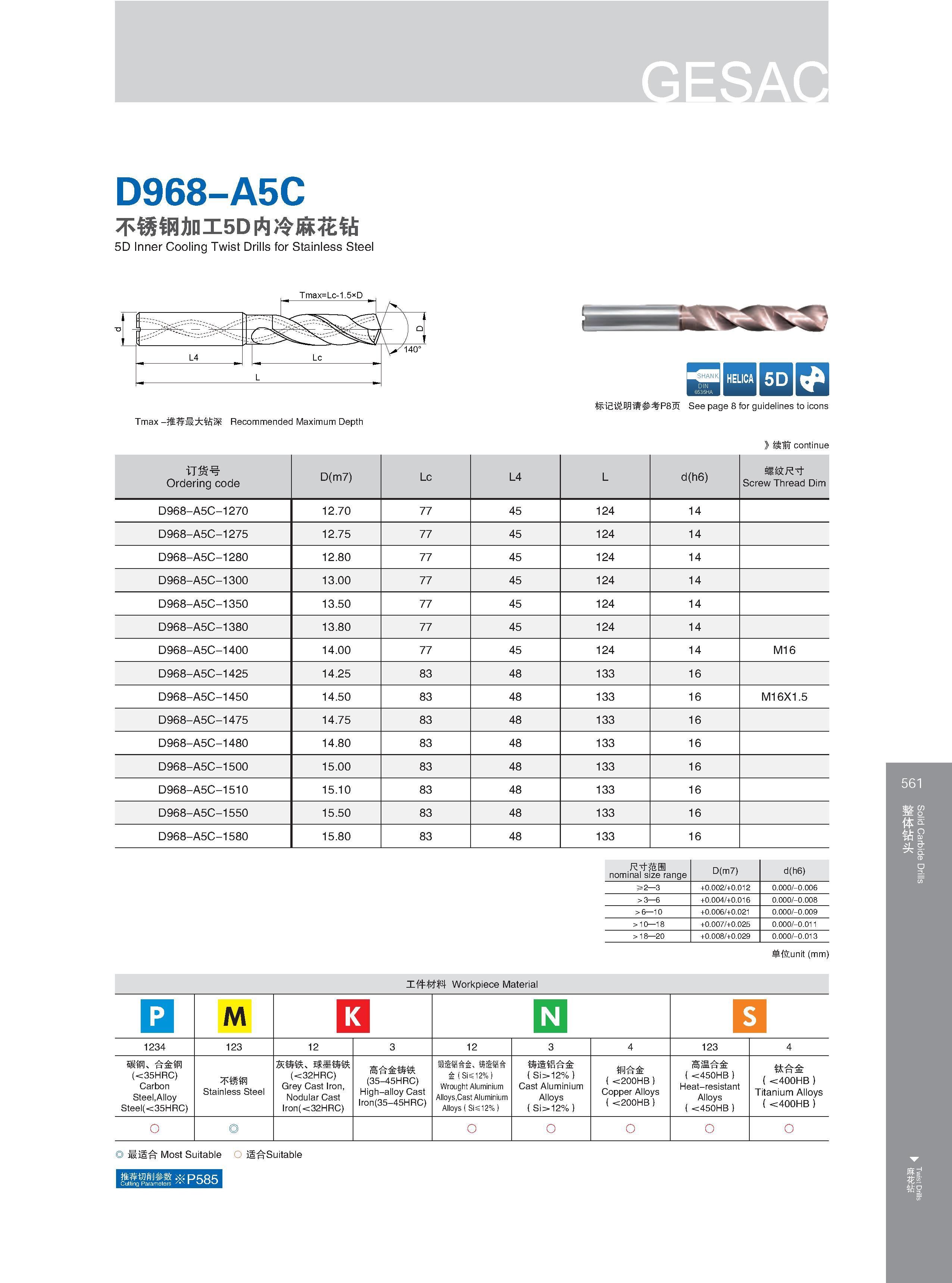

D968-A5C 不绣钢加工5D内冷麻花钻 5D Inner Cooling Twist Drills for Stainless Steel Нержавеющая сталь IQ Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) HELICA 5D 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D968-A5C-1270 12.70 77 45 124 14 D968-A5C-1275 12.75 77 45 124 14 D968-A5C-1280 12.80 77 45 124 14 D968-A5C-1300 13.00 77 45 124 14 D968-A5C-1350 13.50 77 45 124 14 D968-A5C-1380 13.80 77 45 124 14 D968-A5C-1400 14.00 77 45 124 14 M16 D968-A5C-1425 14.25 83 48 133 16 D968-A5C-1450 14.50 83 48 133 16 M16X1.5 D968-A5C-1475 14.75 83 48 133 16 D968-A5C-1480 14.80 83 48 133 16 D968-A5C-1500 15.00 83 48 133 16 D968-A5C-1510 15.10 83 48 133 16 D968-A5C-1550 15.50 83 48 133 16 D968-A5C-1580 15.80 83 48 133 16 尺寸范围 nominal size range D(m7) +0.002/+0.012 +0.004/+0.016 +0.006/+0.021 +0.007/+0.025 +0.008/+0.029 d(h6) 0.000/-0.008 0.000/-0.009 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO M 1234 12 3 12 3 4 123 4 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 不锈钢 Stainless Steel Нержавеющая сталь 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 锻造铝合金 铸造铝合 金（Sis12%l Wrought Aluminium Alloys,Cast Aluminium Alloys(Sis12%l 铸造铝合金 (Si>12%) Cast Aluminium Alloys Алюминий и алюминиевые сплавы (Si>12%) 铜合金 (<200HB) Copper Alloys Сплавы меди (<200HB) 高胆 金 (<450HB) Heat-resistant Alloys (<450HB) 钦合金 (<400HB) Titanium Alloys (<400HB) O 最适合 Most Suitable O 适合Suitable 推荐切削参数※卩。只。 Cutting Parameters /,x 0.000/-0.006 123 Solid Carbide Drills Twist Drills
