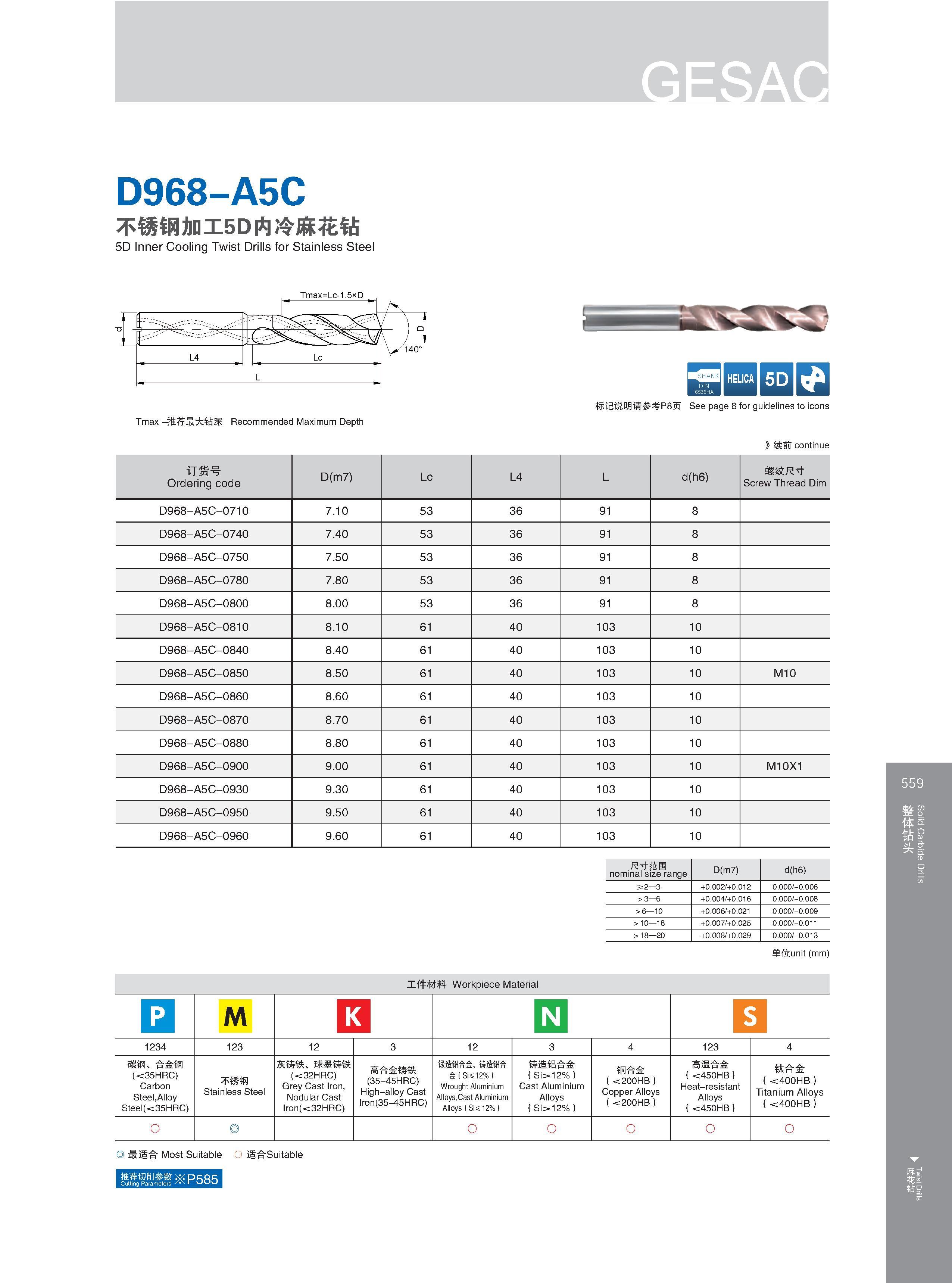

D968-A5C 不绣钢加工5D内冷麻花钻 5D Inner Cooling Twist Drills for Stainless Steel Нержавеющая сталь Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) HELICA 5D 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D968-A5C-0710 7.10 53 36 91 8 D968-A5C-0740 7.40 53 36 91 8 D968-A5C-0750 7.50 53 36 91 8 D968-A5C-0780 7.80 53 36 91 8 D968-A5C-0800 8.00 53 36 91 8 D968-A5C-0810 8.10 61 40 103 10 D968-A5C-0840 8.40 61 40 103 10 D968-A5C-0850 8.50 61 40 103 10 M10 D968-A5C-0860 8.60 61 40 103 10 D968-A5C-0870 8.70 61 40 103 10 D968-A5C-0880 8.80 61 40 103 10 D968-A5C-0900 9.00 61 40 103 10 M10X1 D968-A5C-0930 9.30 61 40 103 10 D968-A5C-0950 9.50 61 40 103 10 D968-A5C-0960 9.60 61 40 103 10 尺寸范围 nominal size range D(m7) +0.002/+0.012 +0.004/+0.016 +0.006/+0.021 +0.007/+0.025 +0.008/+0.029 d(h6) 0.000/-0.009 0.000/-0.011 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO M 1234 12 3 12 3 4 123 4 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 不锈钢 Stainless Steel Нержавеющая сталь 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 锻造铝合金 铸造铝合 金（Sis12%l Wrought Aluminium Alloys,Cast Aluminium Alloys(Sis12%l 铸造铝合金 (Si>12%) Cast Aluminium Alloys Алюминий и алюминиевые сплавы (Si>12%) 铜合金 (<200HB) Copper Alloys Сплавы меди (<200HB) 高胆 金 (<450HB) Heat-resistant Alloys (<450HB) 钦合金 (<400HB) Titanium Alloys (<400HB) 最适合 Most Suitable O 适合Suitable 推荐切削参数※卩。只。 Cutting Parameters /,x =s2 3 0.000/-0.006 0.000/-0.008 0.000/-0.013 123 O Solid Carbide Drills Twist Drills
