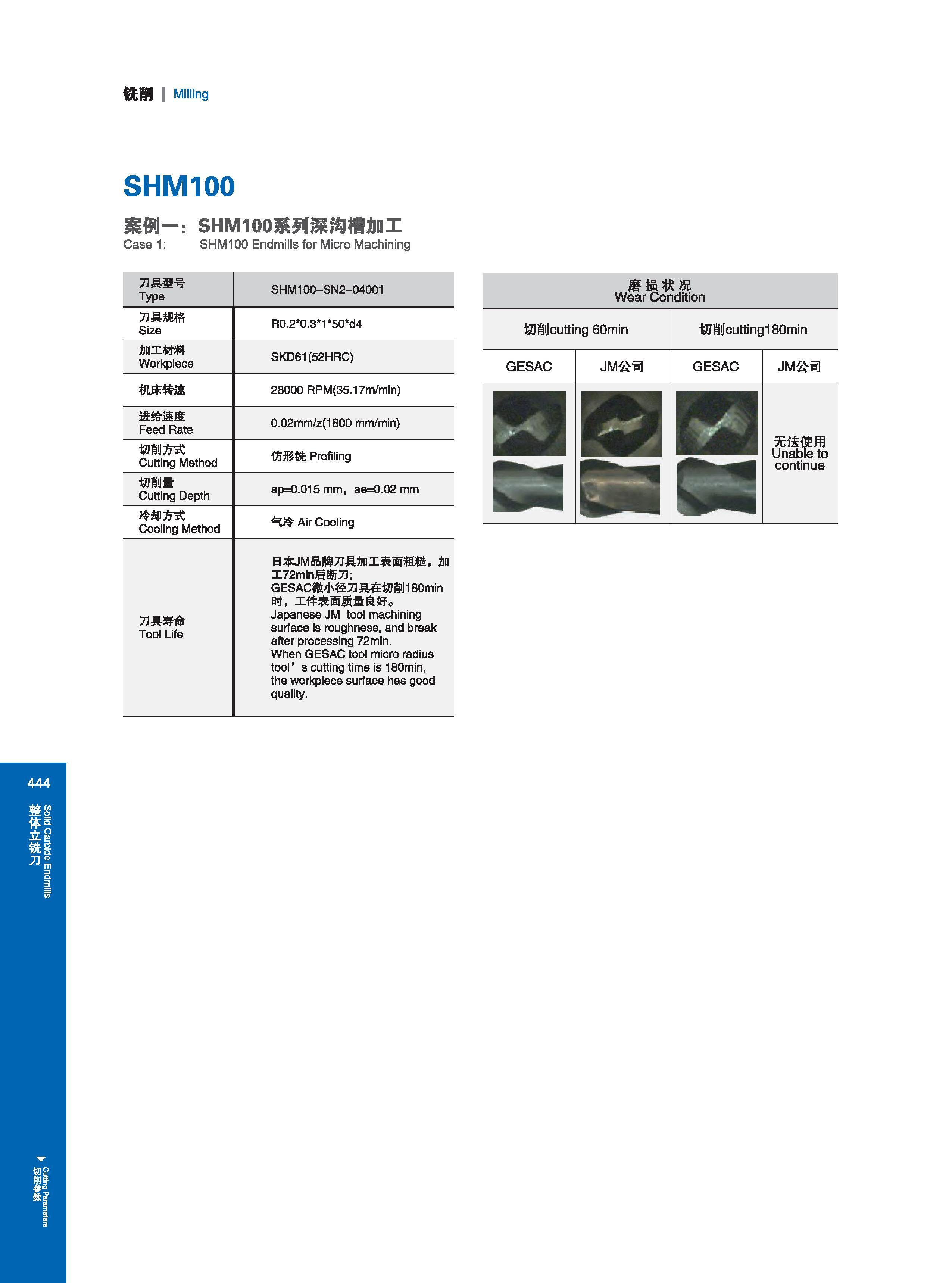

铣削 I Milling SHM100 案例一 ：SHM100系列深沟槽加工 Case 1: SHM100 Endmills for Micro Machining 刀具型号 Type SHM100-SN2-04001 刀具规格 Size R0.2 0.3 1 50 d4 加工材料 Workpiece SKD61(52HRC) 机床转速 28000 RPM(35.17m/min) 进给速度 Feed Rate 0.02mm/z(1800 mm/min) 切削方式 Cutting Method 仿形铁Profiling 切削量 Cutting Depth ap=0.015 mm, ae=0.02 mm 冷却方式 Cooling Method 气冷 Air Cooling 刀具寿命 Tool Life 日本JM品牌刀具加工表面粗糙，加 工72min后断刀； GESAC微小径刀具在切削180min 时，工件表面质置良好。 Japanese JM tool machining surface is roughness, and break after processing 72min. When GESAC tool micro radius tool' s cutting time is 180min, the workpiece surface has good quality. 磨损状况 Wear Condition 切削cutting 60min 切削 cutting180min GESAC JM公司 GESAC JM公司 a 矚 E9 无法使用 Unable to ss m continue
