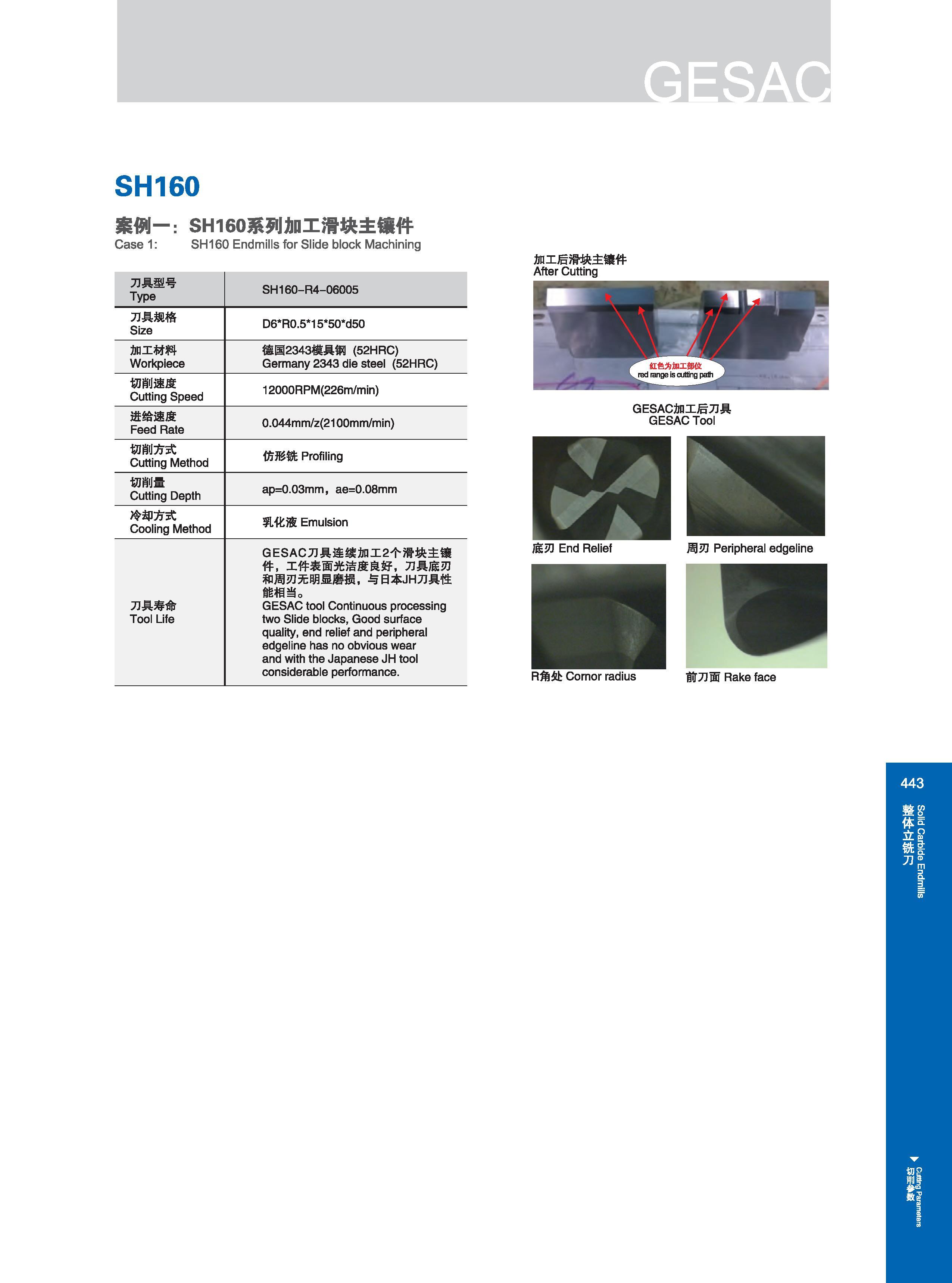

SH160 mm-： shi6o系列加工滑块主镶件 Case 1: SH160 Endmills for Slide block Machining 刀具型号 Type 刀具规格 Size 加工材料 Workpiece 切削速度 Cutting Speed 进给速度 Feed Rate 切削方式 Cutting Method 切削量 Cutting Depth 冷却方式 Cooling Method 刀具寿命 Tool Life SH160-R4-06005 D6 R0.5 15 50 d50 德国2343模具钢（52HRC) Germany 2343 die steel (52HRC) 12000RPM(226m/min) 0.044mm/z(21 OOmm/min) 仿形铁Profiling ap=0.03mm, ae=0.08mm 乳化液Emulsion GESAC刀具连续加工2个滑块主镶 件，工件表面光洁度良好，刀具底刃 和周刃无明显磨损，与日本JH刀具性 能相当。 GESAC tool Continuous processing two Slide blocks, Good surface quality, end relief and peripheral edgeline has no obvious wear and with the Japanese JH tool considerable performance. GESAC加工后刀具 GESAC Tool R 角处 Cornor radius 前刀面Rake face 加工后滑块主镶件 After Cutting
