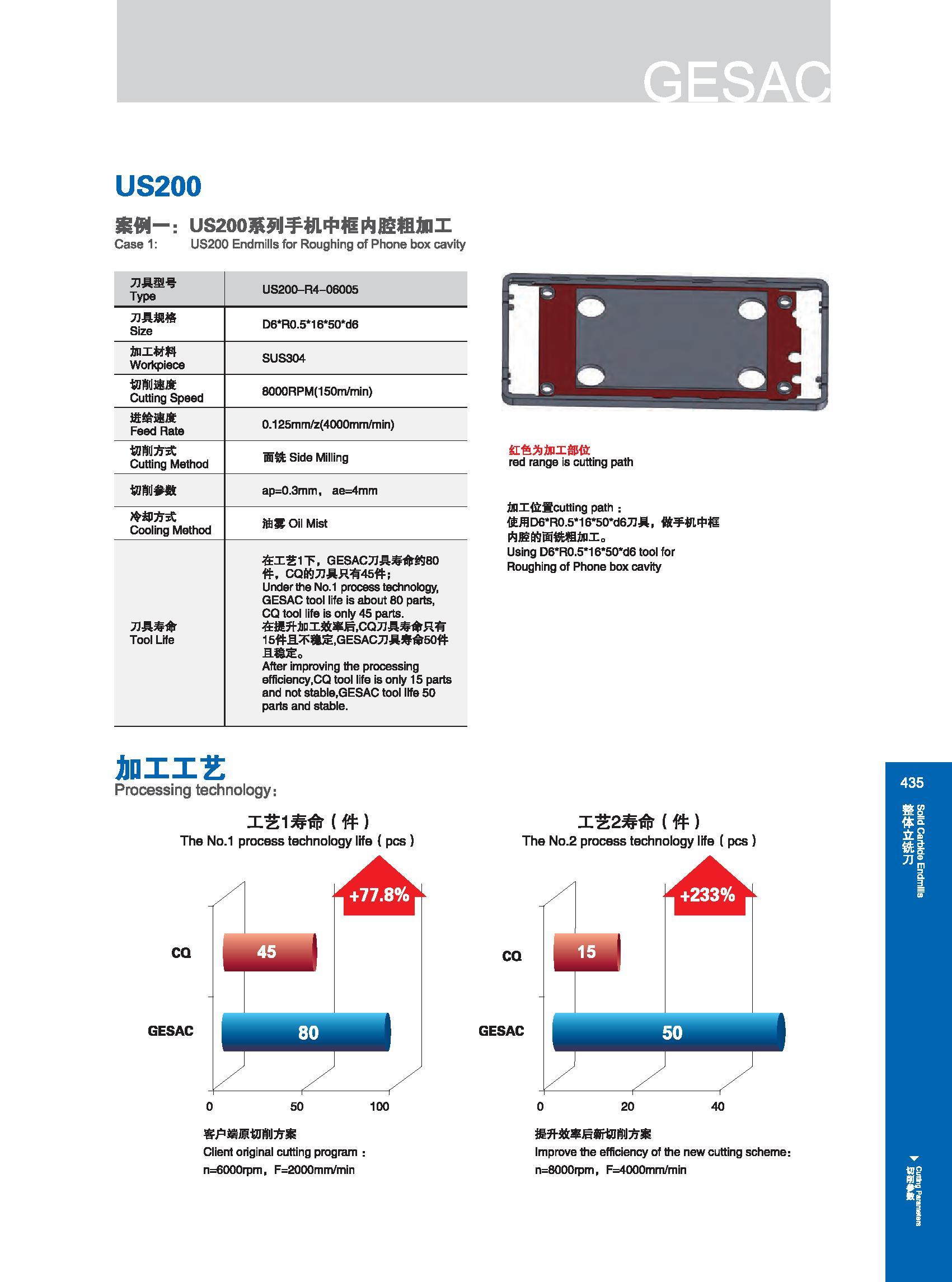

US200 mm-： US200系列手机中框内腔粗加工 Case 1: US200 Endmills for Roughing of Phone box cavity 刀具型号 Type US200-R4-06005 刀具规格 Size D6 R0.5 16 50 d6 加工材料 Workpiece SUS304 切削逋度 Cutting Speed 8000RPM(150m/min) 进给速度 Feed Rata 0.125mm (4000mm/min) 切削方式 Cutting Method 面铣 Side Milling 切削雑 ap=0.3mm, ae=4mm 冷却方式 Cooling Method 油雾 Oil Mist 刀具寿命 Tool Life 在工艺1下，GESAC刀具寿命约80 件，CQ的刀具只有46件； Under the No.1 process technology, GESAC tool life is about 80 parts, CQ tool life is only 45 parts. 在提升加工效車后,CQ刀具寿命只有 15件且不稳定,GESAC刀具寿命50件 After improving (he processing efficiency,CQ tool life is only 15 parts and not stable,GESAC tool life 50 parts and stable. 加工工艺 Processing technology： 工艺1寿命（件） The No.1 process technology life pcs) CQ GESAC 红色为加工部位 red range is cutting path 加工位置cutting path ： 使用D6 R0.5 16 50 d6刀具，做手机中框 内腔的面铁粗加工o Using D6 R0.5 16 50 d6 tool for Roughing of Phone box cavity 工艺2寿命(件） The No.2 process technology life ( pcs) GESAC 0 20 40 客户端原切削方案 Client original cutting program ： n=6000rpm, F=2000mm/min 提升效率后新切削方案 Improve the efficiency of the new cutting scheme： n=8000rpmp F=4000mm/min
