194 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.188

Каталог GESAC 2015 Инструмент металлорежущий Стр. 188 0194 Lab2u

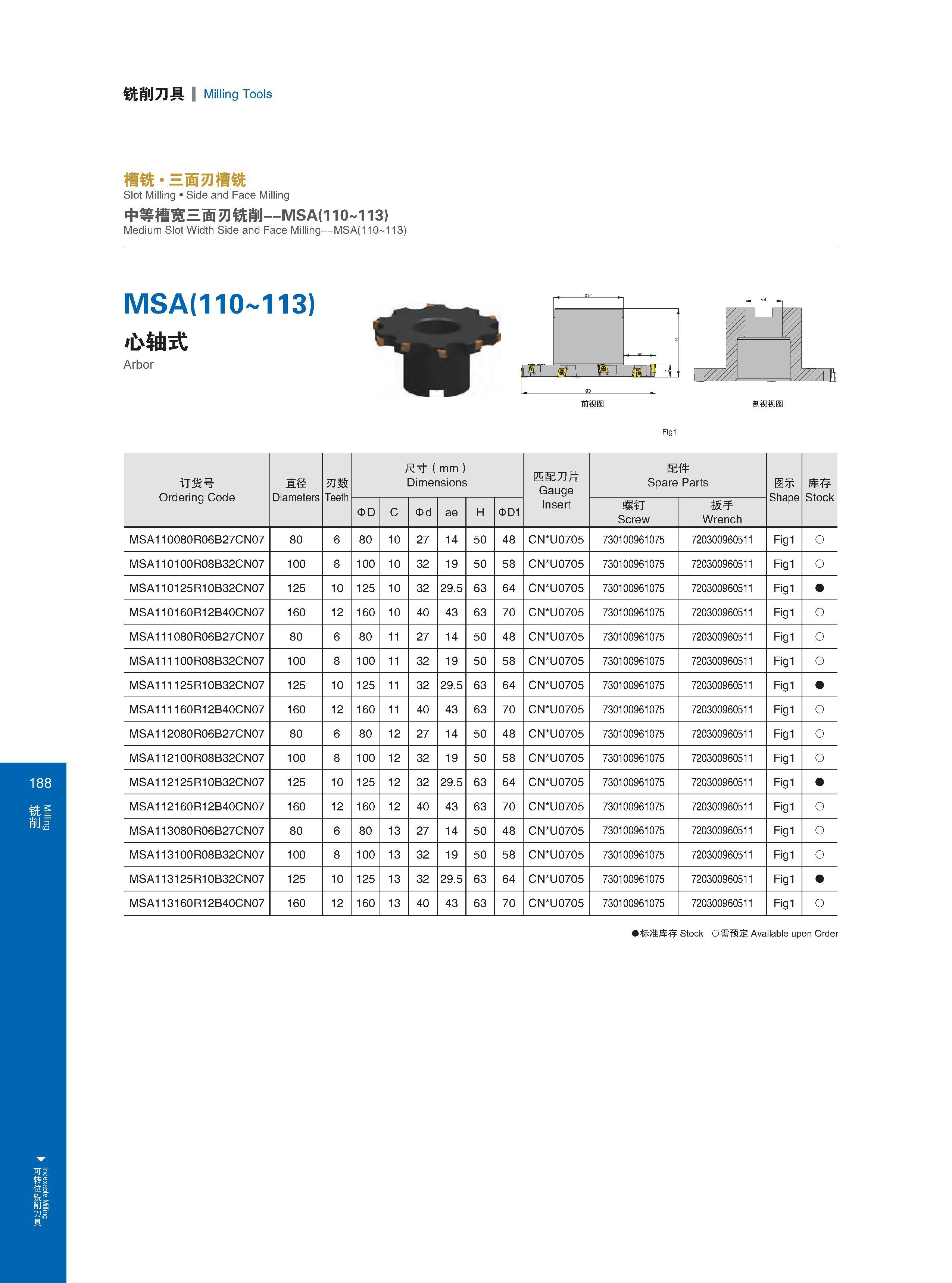

Indexable Milling 铣削刀具 Milling Tools 188 槽铣 三面刃槽铣 Slot Milling Side and Face Milling 中等槽宽三面刃铣削一MSA(110 113) Medium Slot Width Side and Face Milling MSA(110 113) MSA(110〜113) 心轴式 Arbor 工 in hi hill 前视图 剖视视图 订货号 Ordering Code Обозначение инструмента (код заказа) 直径 Diameters Диаметр 刃数 Teeth Количество режущих зубьев 尺寸 Dimensions (mm) Размеры в мм 匹配刀片 Gauge Insert 配件 Spare Parts Запасные части 图示 Shape 库存 Stock OD C Od ae H OD1 螺钉 Screw Винт 扳手 Wrench Ключ MSA110080R06B27CN07 80 6 80 10 27 14 50 48 CN U0705 730100961075 720300960511 Fig1 MSA110100R08B32CN07 100 8 100 10 32 19 50 58 CN U0705 730100961075 720300960511 Fig1 MSA110125R10B32CN07 125 10 125 10 32 29.5 63 64 CN U0705 730100961075 720300960511 Fig1 MSA110160R12B40CN07 160 12 160 10 40 43 63 70 CN U0705 730100961075 720300960511 Fig1 MSA111080R06B27CN07 80 6 80 11 27 14 50 48 CN U0705 730100961075 720300960511 Fig1 MSA111100R08B32CN07 100 8 100 11 32 19 50 58 CN U0705 730100961075 720300960511 Fig1 MSA111125R10B32CN07 125 10 125 11 32 29.5 63 64 CN U0705 730100961075 720300960511 Fig1 MSA111160R12B40CN07 160 12 160 11 40 43 63 70 CN U0705 730100961075 720300960511 Fig1 MSA112080R06B27CN07 80 6 80 12 27 14 50 48 CN U0705 730100961075 720300960511 Fig1 MSA112100R08B32CN07 100 8 100 12 32 19 50 58 CN U0705 730100961075 720300960511 Fig1 MSA112125R10B32CN07 125 10 125 12 32 29.5 63 64 CN U0705 730100961075 720300960511 Fig1 MSA112160R12B40CN07 160 12 160 12 40 43 63 70 CN U0705 730100961075 720300960511 Fig1 MSA113080R06B27CN07 80 6 80 13 27 14 50 48 CN U0705 730100961075 720300960511 Fig1 MSA113100R08B32CN07 100 8 100 13 32 19 50 58 CN U0705 730100961075 720300960511 Fig1 MSA113125R10B32CN07 125 10 125 13 32 29.5 63 64 CN U0705 730100961075 720300960511 Fig1 MSA113160R12B40CN07 160 12 160 13 40 43 63 70 CN U0705 730100961075 720300960511 Fig1 标准库存Stock 需预定Available upon Order Fig.
