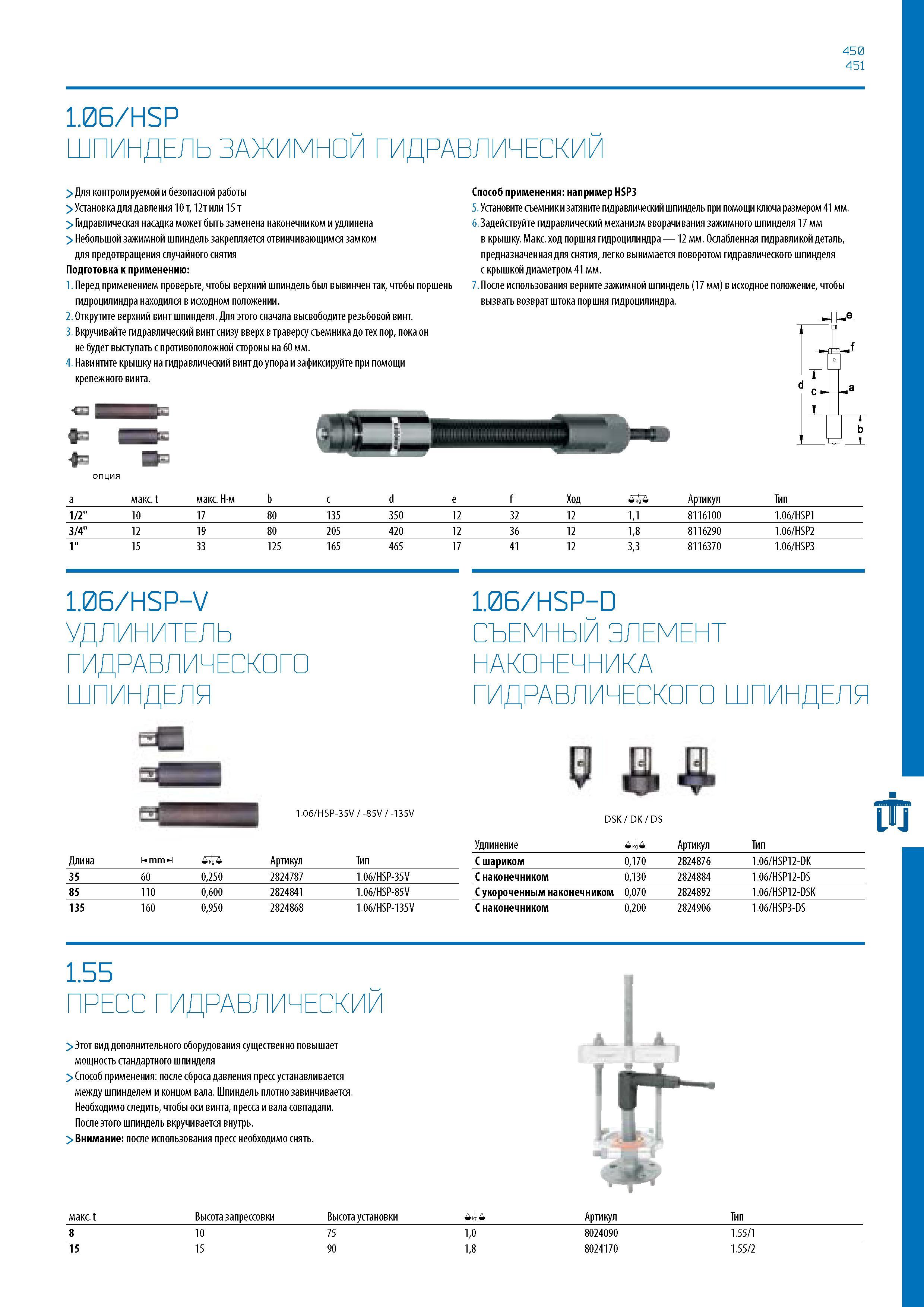

450 451 1.06/HSP ШПИНДЕЛЬ ЗАЖИМНОЙ ГИДРАВЛИЧЕСКИЙ > Для контролируемой и безопасной работы > Установка для давления 10 т, 12т или 15 т > Гидравлическая насадка может быть заменена наконечником и удлинена > Небольшой зажимной шпиндель закрепляется отвинчивающимся замком для предотвращения случайного снятия Подготовка к применению: 1. Перед применением проверьте, чтобы верхний шпиндель был вывинчен так, чтобы поршень гидроцилиндра находился в исходном положении. 2. Открутите верхний винт шпинделя. Для этого сначала высвободите резьбовой винт. 3. Вкручивайте гидравлический винт снизу вверх в траверсу съемника до тех пор, пока он не будет выступать с противоположной стороны на 60 мм. 4. Навинтите крышку на гидравлический винт до упора и зафиксируйте при помощи крепежного винта. Способ применения: например HSP3 5. Установите съемник и затяните гидравлический шпиндель при помощи ключа размером 41 мм. 6. Задействуйте гидравлический механизм вворачивания зажимного шпинделя 17 мм в крышку. Макс. ход поршня гидроцилиндра 12 мм. Ослабленная гидравликой деталь, предназначенная для снятия, легко вынимается поворотом гидравлического шпинделя с крышкой диаметром 41 мм. 7. После использования верните зажимной шпиндель (17 мм) в исходное положение, чтобы вызвать возврат штока поршня гидроцилиндра. т с- i a макс. t макс. Нм b c d e f Ход Артикул Тип 1/2" 10 17 80 135 350 12 32 12 1,1 8116100 1.06/HSP1 3/4" 12 19 80 205 420 12 36 12 1,8 8116290 1.06/HSP2 1" 15 33 125 165 465 17 41 12 3,3 8116370 1.06/HSP3 1.06/HSP-V УДЛИНИТЕЛЬ ГИДРАВЛИЧЕСКОГО ШПИНДЕЛЯ 1.06/HSP-D СЪЕМНЫЙ ЭЛЕМЕНТ НАКОНЕЧНИКА ГИДРАВЛИЧЕСКОГО ШПИНДЕЛЯ 1.06/HSP-35V / -85V / -135V Удлинение U л jj, DSK/DK/DS Артикул ГО Тип Длина m mm и Артикул Тип С шариком 0,170 2824876 1.06/HSP12-DK 35 60 0,250 2824787 1.06/HSP-35V С наконечником 0,130 2824884 1.06/HSP12-DS 85 110 0,600 2824841 1.06/HSP-85V С укороченным наконечником 0,070 2824892 1.06/HSP12-DSK 135 160 0,950 2824868 1.06/HSP-135V С наконечником 0,200 2824906 1.06/HSP3-DS 1.55 ПРЕСС ГИДРАВЛИЧЕСКИЙ > Этот вид дополнительного оборудования существенно повышает мощность стандартного шпинделя > Способ применения: после сброса давления пресс устанавливается между шпинделем и концом вала. Шпиндель плотно завинчивается. Необходимо следить, чтобы оси винта, пресса и вала совпадали. После этого шпиндель вкручивается внутрь. > Внимание: после использования пресс необходимо снять. макс. t Высота запрессовки Высота установки Артикул Тип 10 75 1,0 8024090 1.55/1 15 1,8 8024170 1.55/2 8 15 90
