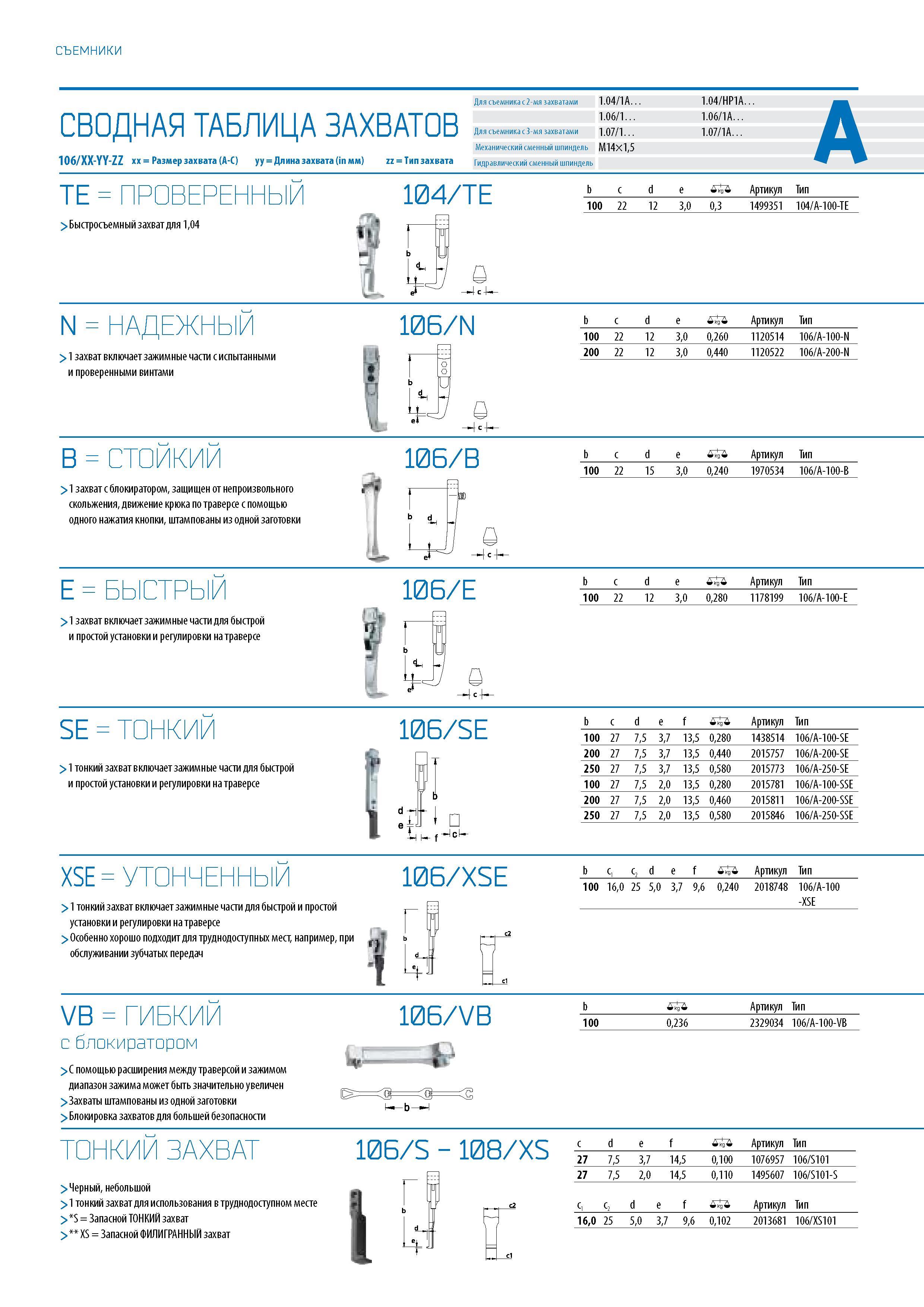

СЪЕМНИКИ СВОДНАЯ ТАБЛИЦА ЗАХВАТОВ 106/XX-YY-ZZ xx = Размер захвата (A-C) yy = Длина захвата (in мм) zz = Тип захвата Для съемника с 2-мя захватами 1.04/1 A... 1.06/1... Для съемника с 3-мя захватами 1.07/1. Механический сменный шпиндель M14x1,5 Гидравлический сменный шпиндель 1.04/HP1A. 1.06/1A. 1.07/1A. A TE = ПРОВЕРЕННЫ > Быстросъемный захват для 1,04 104/TE b c d e Артикул Тип 100 22 12 3,0 0,3 1499351 104/A-100-TE N = НАДЕЖНЫЙ > 1 захват включает зажимные части с испытанными и проверенными винтами 106/N м b c d e Артикул Тип 100 22 12 3,0 0,260 1120514 106/A-100-N 200 22 12 3,0 0,440 1120522 106/A-200-N B = СТОИКИЙ > 1 захват с блокиратором, защищен от непроизвольного скольжения, движение крюка по траверсе с помощью одного нажатия кнопки, штампованы из одной заготовки 106/B b c d e Артикул Тип 100 22 15 3,0 0,240 1970534 106/A-100-B E = БЫСТРЫЙ > 1 захват включает зажимные части для быстрой и простой установки и регулировки на траверсе 106/E b c d e Артикул Тип 100 22 12 3,0 0,21 1178199 106/A-100-E SE=ТОНКИЙ > 1 тонкий захват включает зажимные части для быстрой и простой установки и регулировки на траверсе 106/SE 1 □ и I- f b c d e f Артикул Тип 100 27 7,5 3,7 13,5 0,280 1438514 106/A-100-SE 200 27 7,5 3,7 13,5 0,440 2015757 106/A-200-SE 250 27 7,5 3,7 13,5 0,580 2015773 106/A-250-SE 100 27 7,5 2,0 13,5 0,280 2015781 106/A-100-SSE 200 27 7,5 2,0 13,5 0,460 2015811 106/A-200-SSE 250 27 7,5 2,0 13,5 0,580 2015846 106/A-250-SSE b c, c, d e f Артикул Тип 100 16,0 25 5,0 3,7 9,6 0,240 2018748 106/A-100 -XSE XSE = УТОНЧЕННЫЙ > 1 тонкий захват включает зажимные части для быстрой и простой установки и регулировки на траверсе >Особенно хорошо подходит для труднодоступных мест, например, при обслуживании зубчатых передач 106/XSE VB = ГИБКИЙ c блокиратором > С помощью расширения между траверсой и зажимом диапазон зажима может быть значительно увеличен > Захваты штампованы из одной заготовки > Блокировка захватов для большей безопасности 106/VB Артикул Тип 100 0,236 2329034 106/A-100-VB c d e f Артикул Тип 27 7,5 3,7 14,5 0,100 1076957 106/S101 27 7,5 2,0 14,5 0,110 1495607 106/S101-S c1 c> d e f Артикул Тип 16,0 25 5,0 3,7 9,6 0,102 2013681 106/XS101 ТОНКИЙ захват > Черный, небольшой > 1 тонкий захват для использования в труднодоступном месте > S = Запасной ТОНКИЙ захват > XS = Запасной ФИЛИГРАННЫЙ захват 106/S - 108/XS I b
