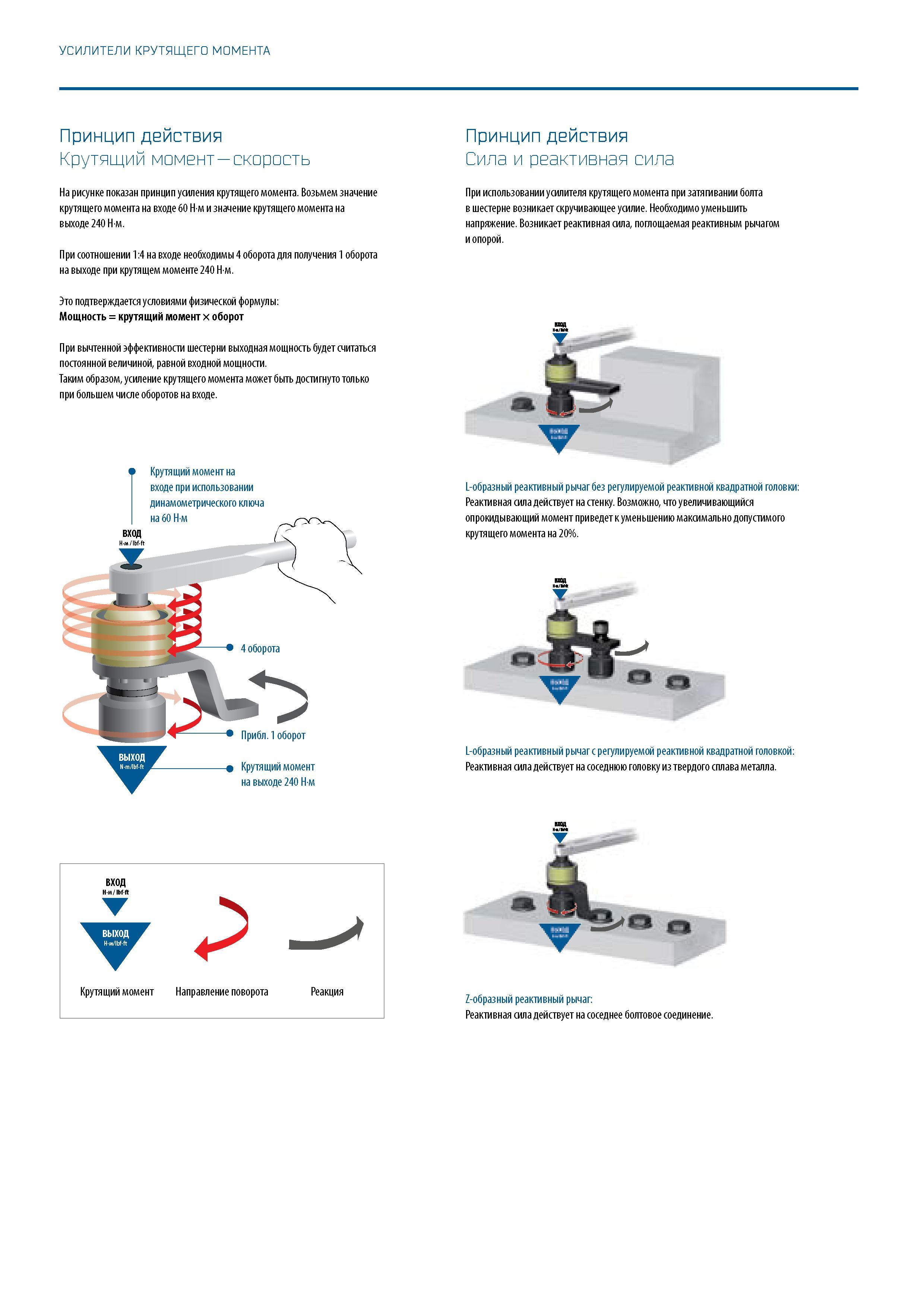

УСИЛИТЕЛИ КРУТЯЩЕГО МОМЕНТА Принцип действия Крутящий момент скорость На рисунке показан принцип усиления крутящего момента. Возьмем значение крутящего момента на входе 60 Нм и значение крутящего момента на выходе 240 Нм. При соотношении 1:4 на входе необходимы 4 оборота для получения 1 оборота на выходе при крутящем моменте 240 Нм. Это подтверждается условиями физической формулы: Мощность = крутящий момент х оборот При вычтенной эффективности шестерни выходная мощность будет считаться постоянной величиной, равной входной мощности. Таким образом, усиление крутящего момента может быть достигнуто только при большем числе оборотов на входе. Крутящий момент на входе при использовании динамометрического ключа на 60 Нм Прибл. 1 оборот Крутящий момент на выходе 240 Нм Принцип действия Сила и реактивная сила При использовании усилителя крутящего момента при затягивании болта в шестерне возникает скручивающее усилие. Необходимо уменьшить напряжение. Возникает реактивная сила, поглощаемая реактивным рычагом и опорой. L-образный реактивный рычаг без регулируемой реактивной квадратной головки: Реактивная сила действует на стенку. Возможно, что увеличивающийся опрокидывающий момент приведет к уменьшению максимально допустимого крутящего момента на 20%. Т. L-образный реактивный рычаг с регулируемой реактивной квадратной головкой: Реактивная сила действует на соседнюю головку из твердого сплава металла. Z-образный реактивный рычаг: Реактивная сила действует на соседнее болтовое соединение.
