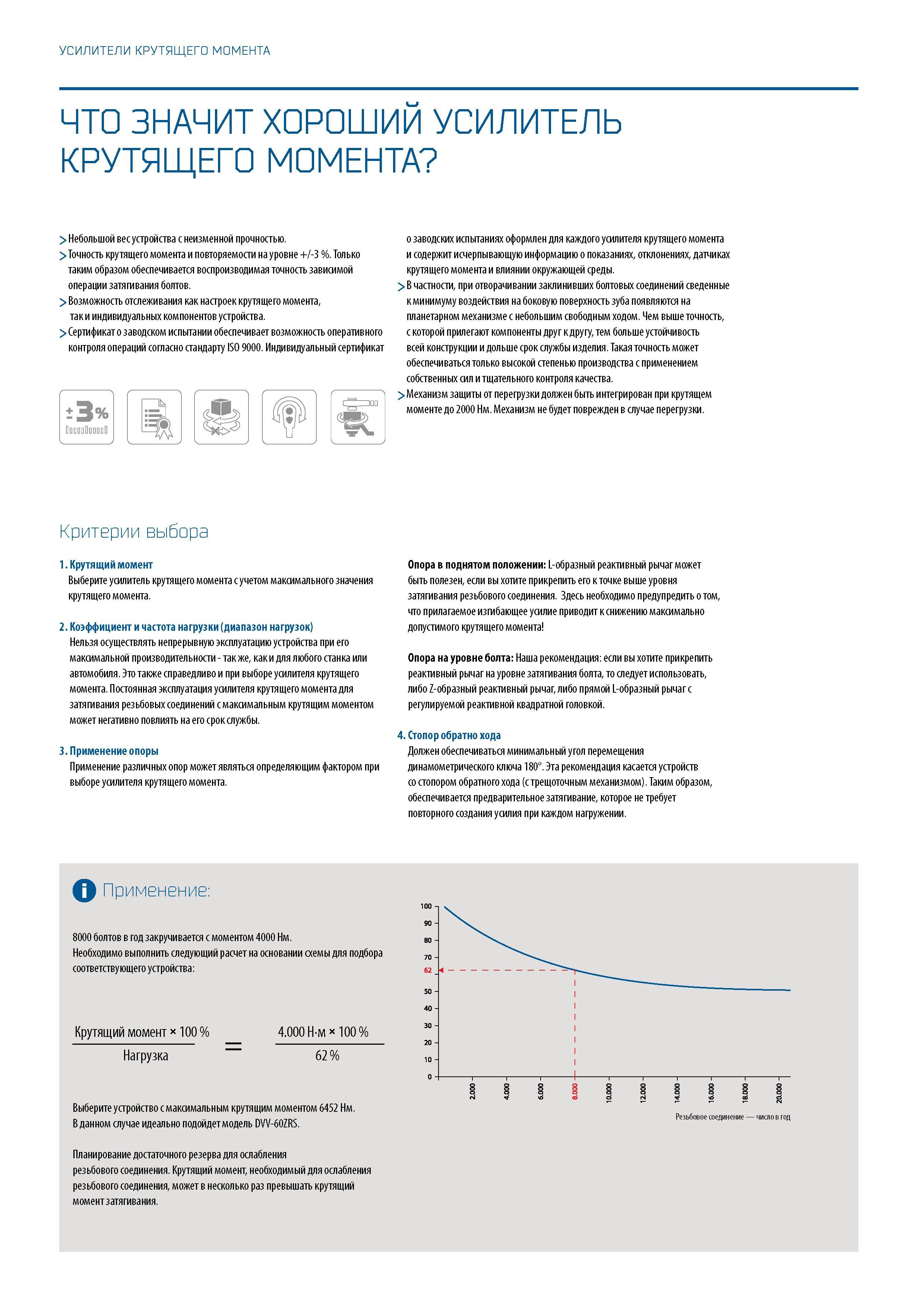

УСИЛИТЕЛИ КРУТЯЩЕГО МОМЕНТА ЧТО ЗНАЧИТ ХОРОШИЙ УСИЛИТЕЛЬ КРУТЯЩЕГО МОМЕНТА > Небольшой вес устройства с неизменной прочностью. > Точность крутящего момента и повторяемости на уровне +/-3 %. Только таким образом обеспечивается воспроизводимая точность зависимой операции затягивания болтов. > Возможность отслеживания как настроек крутящего момента, так и индивидуальных компонентов устройства. > Сертификат о заводском испытании обеспечивает возможность оперативного контроля операций согласно стандарту ISO 9000. Индивидуальный сертификат о заводских испытаниях оформлен для каждого усилителя крутящего момента и содержит исчерпывающую информацию о показаниях, отклонениях, датчиках крутящего момента и влиянии окружающей среды. > В частности, при отворачивании заклинивших болтовых соединений сведенные к минимуму воздействия на боковую поверхность зуба появляются на планетарном механизме с небольшим свободным ходом. Чем выше точность, с которой прилегают компоненты друг к другу, тем больше устойчивость всей конструкции и дольше срок службы изделия. Такая точность может обеспечиваться только высокой степенью производства с применением собственных сил и тщательного контроля качества. > Механизм защиты от перегрузки должен быть интегрирован при крутящем моменте до 2000 Нм. Механизм не будет поврежден в случае перегрузки. 3% Критерии выбора 1. Крутящий момент Выберите усилитель крутящего момента с учетом максимального значения крутящего момента. 2. Коэффициент и частота нагрузки (диапазон нагрузок) Нельзя осуществлять непрерывную эксплуатацию устройства при его максимальной производительности - так же, как и для любого станка или автомобиля. Это также справедливо и при выборе усилителя крутящего момента. Постоянная эксплуатация усилителя крутящего момента для затягивания резьбовых соединений с максимальным крутящим моментом может негативно повлиять на его срок службы. 3. Применение опоры Применение различных опор может являться определяющим фактором при выборе усилителя крутящего момента. Опора в поднятом положении: L-образный реактивный рычаг может быть полезен, если вы хотите прикрепить его к точке выше уровня затягивания резьбового соединения. Здесь необходимо предупредить о том, что прилагаемое изгибающее усилие приводит к снижению максимально допустимого крутящего момента Опора на уровне болта: Наша рекомендация: если вы хотите прикрепить реактивный рычаг на уровне затягивания болта, то следует использовать, либо Z-образный реактивный рычаг, либо прямой L-образный рычаг с регулируемой реактивной квадратной головкой. 4. Стопор обратно хода Должен обеспечиваться минимальный угол перемещения динамометрического ключа 180°. Эта рекомендация касается устройств со стопором обратного хода (с трещоточным механизмом). Таким образом, обеспечивается предварительное затягивание, которое не требует повторного создания усилия при каждом нагружении. Q Применение: 8000 болтов в год закручивается с моментом 4000 Нм. Необходимо выполнить следующий расчет на основании схемы для подбора соответствующего устройства: Крутящий момент 100 % 4.000 Н-м 100 % Нагрузка 62 % Выберите устройство с максимальным крутящим моментом 6452 Нм. В данном случае идеально подойдет модель DVV-60ZRS. Планирование достаточного резерва для ослабления резьбового соединения. Крутящий момент, необходимый для ослабления резьбового соединения, может в несколько раз превышать крутящий момент затягивания. Резьбовое соединение число в год
