182 Каталог DEREK 2017 Режущий инструмент и оснастка инструментальная для станков Стр.B70

Каталог DEREK 2017 Инструмент и оснастка для станков Стр. B70 0182 Lab2u

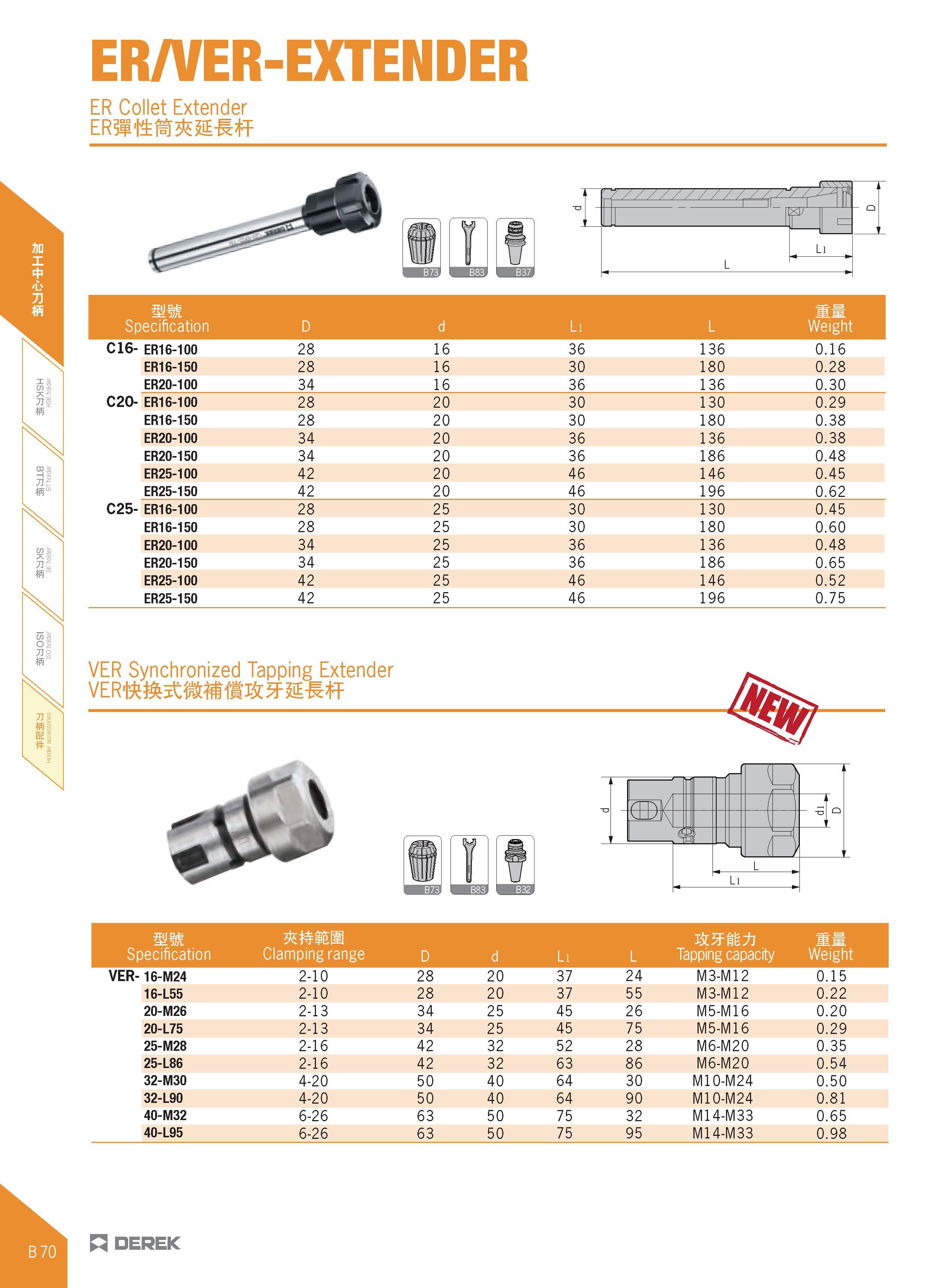

ER/VER-EXTENDER ER Collet Extender Li mm Specification D d Li L Weight C16- ER16-100 28 16 36 136 0.16 ER16-150 28 16 30 180 0.28 ER20-100 34 16 36 136 0.30 C20- ER16-100 28 20 30 130 0.29 ER16-150 28 20 30 180 0.38 ER20-100 34 20 36 136 0.38 ER20-150 34 20 36 186 0.48 ER25-100 42 20 46 146 0.45 ER25-150 42 20 46 196 0.62 C25- ER16-100 28 25 30 130 0.45 ER16-150 28 25 30 180 0.60 ER20-100 34 25 36 136 0.48 ER20-150 34 25 36 186 0.65 ER25-100 42 25 46 146 0.52 ER25-150 42 25 46 196 0.75 VER Synchronized Tapping Extender Li mm Specification 4 Si IS Clamping range D d Li L Tapping capacity Weight VER- 16-M24 2-10 28 20 37 24 M3-M12 0.15 16-L55 2-10 28 20 37 55 M3-M12 0.22 20-M26 2-13 34 25 45 26 M5-M16 0.20 20-L75 2-13 34 25 45 75 M5-M16 0.29 25-M28 2-16 42 32 52 28 M6-M20 0.35 25-L86 2-16 42 32 63 86 M6-M20 0.54 32-M30 4-20 50 40 64 30 M10-M24 0.50 32-L90 4-20 50 40 64 90 M10-M24 0.81 40-M32 6-26 63 50 75 32 M14-M33 0.65 40-L95 6-26 63 50 75 95 M14-M33 0.98 DEREK
