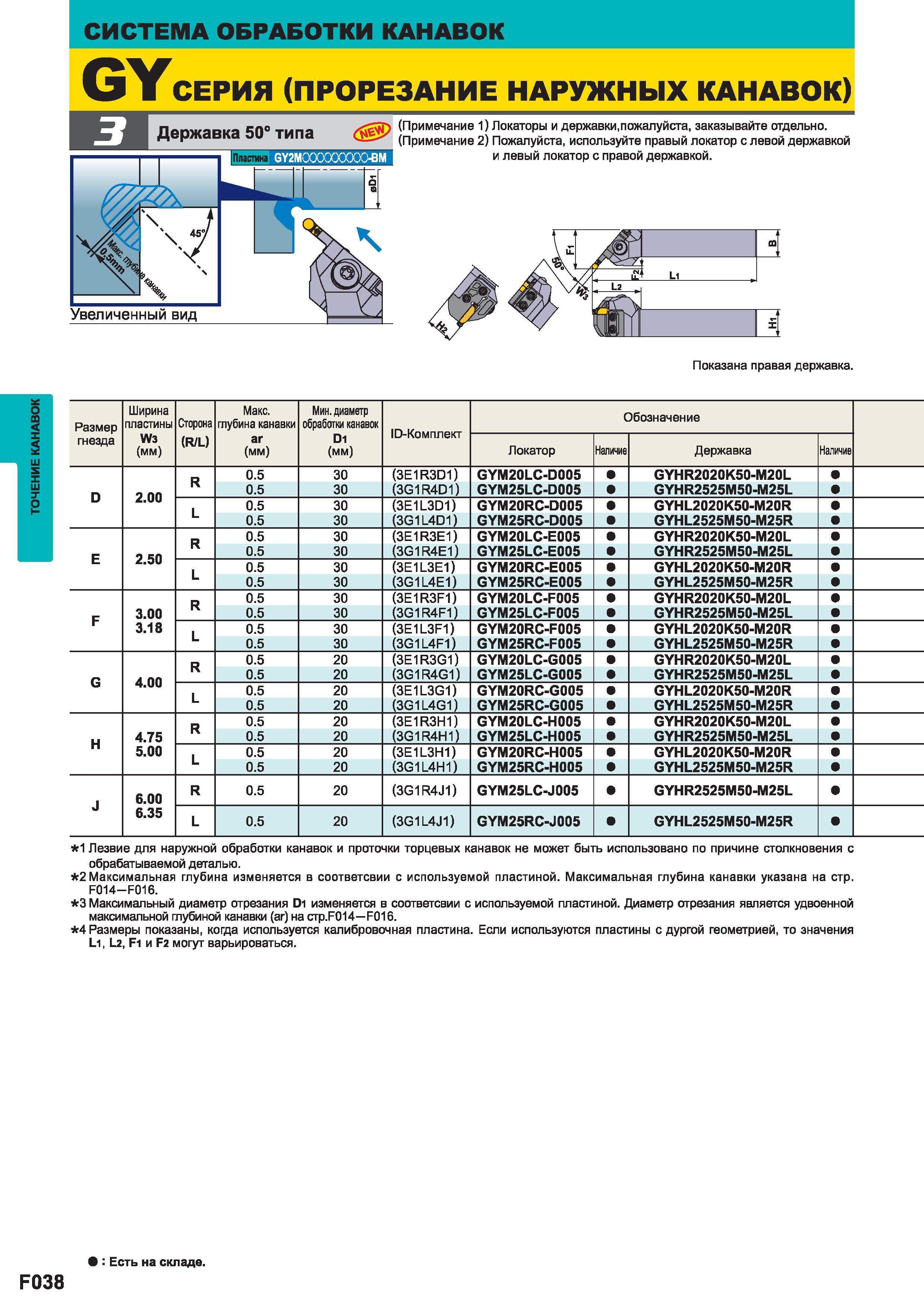

КАНАВОЧНЫЕ ТОКАРНЫЕ РЕЗЦЫ Mitsubishi С РЕЖУЩИМИ СМЕННЫМИ ПЛАСТИНАМИ ПРОРЕЗАНИЕ НАРУЖНЫХ КАНАВОК Державка 50 типа Примечание 1 Локаторы и державки

КАНАВОЧНЫЕ ТОКАРНЫЕ РЕЗЦЫ Mitsubishi С РЕЖУЩИМИ СМЕННЫМИ ПЛАСТИНАМИ ПРОРЕЗАНИЕ НАРУЖНЫХ КАНАВОК Державка 50 типа Примечание 1 Локаторы и державки заказывайте отдельно. (Примечание 2) Пожалуйста используйте правый локатор с левой державкой и левый локатор с правой державкой. Показана правая державка Размер гнезда Ширина пластины W3 (мм) Сторона (R/L) ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК СЕРИЯ ( Макс. глубина канавки аг (мм) Минимальный диаметр обработки канавок D1 (мм) Ю-Комплект Обозначение Локатор Наличие Державка Наличие R 0.5 30 (3E1R3D1) GYM20LC-D005 GYHR2020K50-M20L D 2.00 0.5 30 (3G1R4D1) GYM25LC-D005 GYHR2525M50-M25L L 0.5 30 (3E1L3D1) GYM20RC-D005 GYHL2020K50-M20R 0.5 30 (3G1L4D1) GYM25RC-D005 GYHL2525M50-M25R R 0.5 30 (3E1R3E1) GYM20LC-E005 GYHR2020K50-M20L Е 2.50 0.5 30 (3G1R4E1) GYM25LC-E005 GYHR2525M50-M25L L 0.5 30 (3E1L3E1) GYM20RC-E005 GYHL2020K50-M20R 0.5 30 (3G1L4E1) GYM25RC-E005 GYHL2525M50-M25R R 0.5 30 (3E1R3F1) GYM20LC-F005 GYHR2020K50-M20L F 3.00 3.18 0.5 30 (3G1R4F1) GYM25LC-F005 GYHR2525M50-M25L L 0.5 30 (3E1L3F1) GYM20RC-F005 GYHL2020K50-M20R 0.5 30 (3G1L4F1) GYM25RC-F005 GYHL2525M50-M25R R 0.5 20 (3E1R3G1) GYM20LC-G005 GYHR2020K50-M20L G 4.00 0.5 20 (3G1R4G1) GYM25LC-G005 GYHR2525M50-M25L L 0.5 20 (3E1L3G1) GYM20RC-G005 GYHL2020K50-M20R 0.5 20 (3G1L4G1) GYM25RC-G005 GYHL2525M50-M25R R 0.5 20 (3E1R3H1) GYM20LC-H005 GYHR2020K50-M20L Н 4.75 5.00 0.5 20 (3G1R4H1) GYM25LC-H005 GYHR2525M50-M25L L 0.5 20 (3E1L3H1) GYM20RC-H005 GYHL2020K50-M20R 0.5 20 (3G1L4H1) GYM25RC-H005 GYHL2525M50-M25R J 6.00 6.35 R 0.5 20 (3G1R4J1) GYM25LC-J005 GYHR2525M50-M25L L 0.5 20 (3G1L4J1) GYM25RC-J005 GYHL2525M50-M25R 1 Лезвие для наружной обработки канавок и проточки торцевых канавок не может быть использовано по причине столкновения с обрабатываемой деталью. 2 Максимальная глубина изменяется в соответсвии с используемой пластиной. Максимальная глубина канавки указана на стр. F014-F016. 3 Максимальный диаметр отрезания D1 изменяется в соответсвии с используемой пластиной. Диаметр отрезания является удвоенной максимальной глубиной канавки (аг) на crp.F014 F016. 4 Размеры показаны когда используется калибровочная пластина. Если используются пластины с другой геометрией то значения Li L2 Fi и F2 могут варьироваться. в Есть на складе. F038
