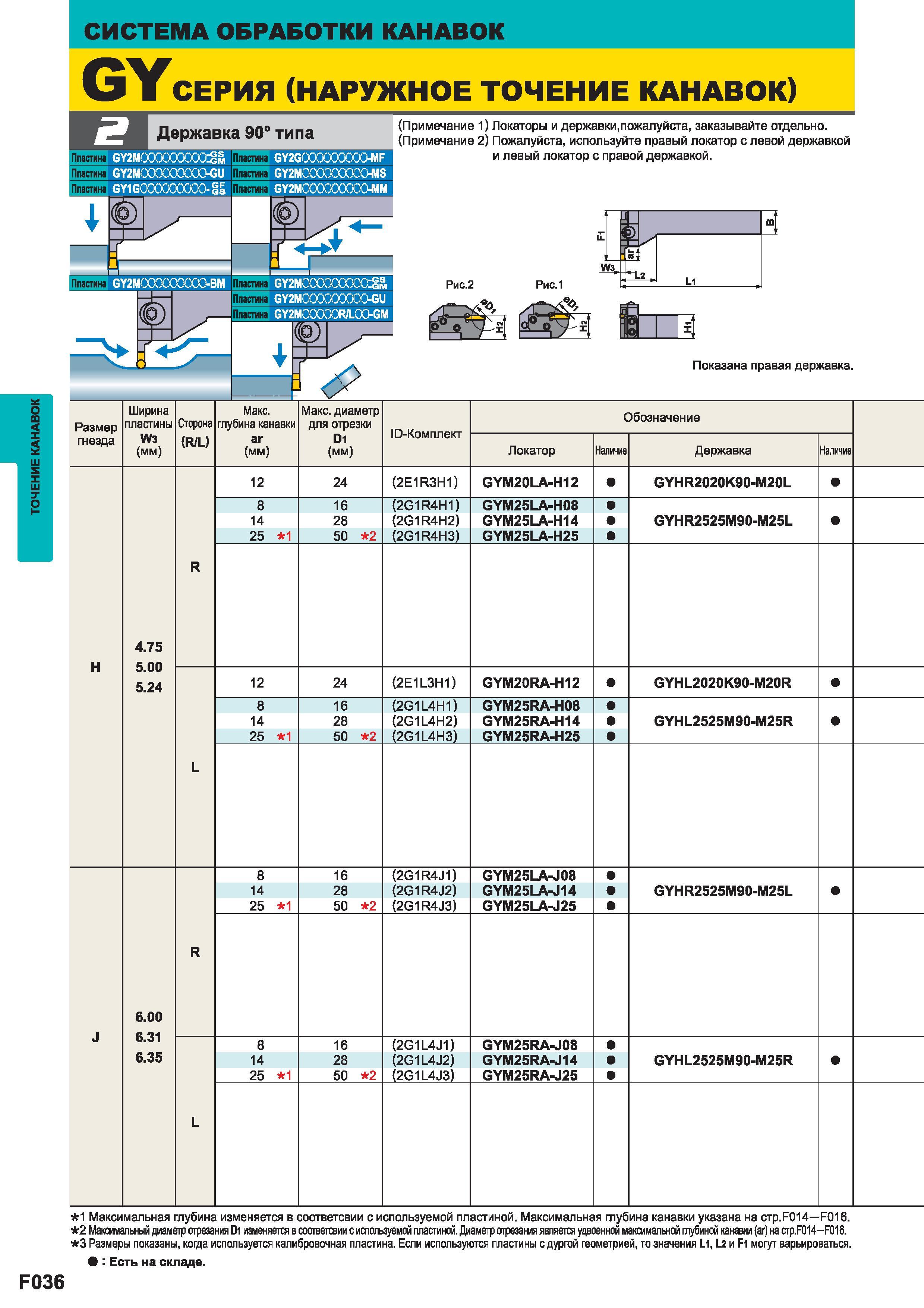

КАНАВОЧНЫЕ ТОКАРНЫЕ РЕЗЦЫ Mitsubishi С РЕЖУЩИМИ СМЕННЫМИ ПЛАСТИНАМИ НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК Пластина Державка 90 типа GY2GOGOOGOCOOMF GY2MQQ0QCX

КАНАВОЧНЫЕ ТОКАРНЫЕ РЕЗЦЫ Mitsubishi С РЕЖУЩИМИ СМЕННЫМИ ПЛАСТИНАМИ НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК Пластина Державка 90 типа GY2GOGOOGOCOOMF GY2MQQ0QCXSQQQ-GU 11ИЯ GY2MQ0CXXXXXXMS GY1GC COOO- IEE3 GY2MOOCXXXXXX3-MM (Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. (Примечание 2) Пожалуйста используйте правый локатор с левой державкой и левый локатор с правой державкой. T MUvAAAAAAAJ-gm GY2M000000000-GU GY2M00CXX)R/L00-GM Рис.2 Рис.1 9 W3 L2 р L1 Показана правая державка Размер гнезда Ширина пластины W3 (мм) Сторона (R/L) Макс. глубина канавки аг (мм) Макс. диаметр для отрезки D1 (мм) Ю-Комплект Обозначение Локатор Наличие Державка Наличие 12 24 (2E1R3H1) GYM20LA-H12 GYHR2020K90-M20L 8 16 (2G1R4H1) GYM25LA-H08 14 28 (2G1R4H2) GYM25LA-H14 GYHR2525M90-M25L Н 4.75 5.00 5.24 R 25 1 50 2 (2G1R4H3) GYM25LA-H25 12 24 (2E1L3H1) GYM20RA-H12 GYHL2020K90-M20R 8 16 (2G1L4H1) GYM25RA-H08 14 28 (2G1L4H2) GYM25RA-H14 GYHL2525M90-M25R/L 25 1 50 2 (2G1L4H3) GYM25RA-H25 8 16 (2G1R4J1) GYM25LA-J08 14 28 (2G1R4J2) GYM25LA-J14 GYHR2525M90-M25L J 6.00 6.31 R 25 1 50 2 (2G1R4J3) GYM25LA-J25 8 16 (2G1L4J1) GYM25RA-J08 6.35 14 28 (2G1L4J2) GYM25RA-J14 GYHL2525M90-M25R/L 25 1 50 2 (2G1L4J3) GYM25RA-J25 1 Максимальная глубина изменяется в соответсвии с используемой пластиной. Максимальная глубина канавки указана на crp.F014 F016. 2 Максимальный диаметр отрезания D1 изменяется в соответсвии с используемой пластиной. Диаметр отрезания является удвоенной максимальной глубиной канавки (аг) на crp.F014-F016. 3 Размеры показаны когда используется калибровочная пластина. Если используются пластины с другой геометрией то значения Li l2 и F1 могут варьироваться. в Есть на складе. F036 ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК GYСЕРИЯ (
