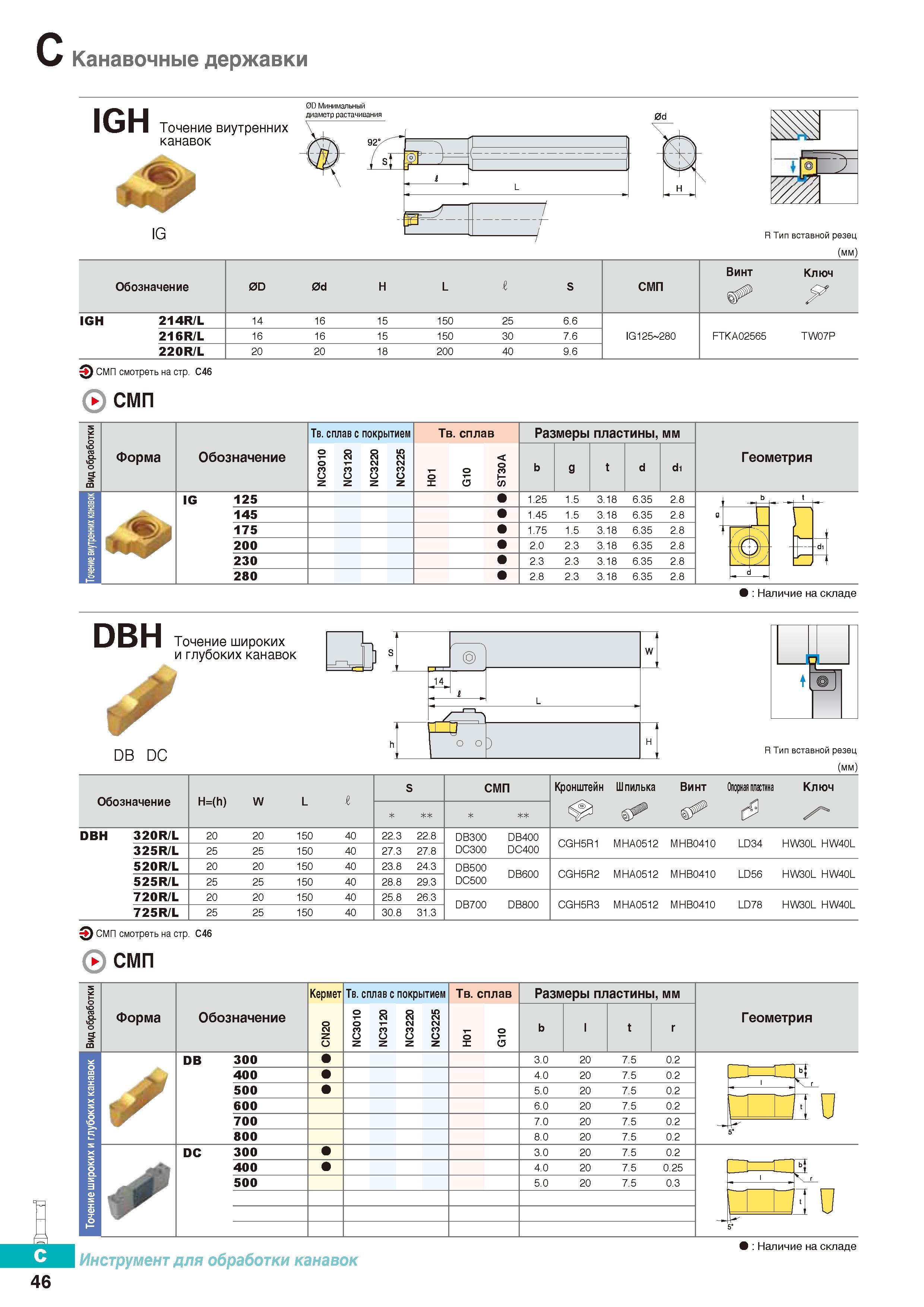

Канавочные державки Korloy IGH Минимальный диаметр растачивания _ Точение внутренних канавок IG (- J -п. / Т 1 R Тип вставной резец (мм) Обозначение 0D 0d Н L I S СМП Винт Ключ IGH 214R/L 14 16 15 150 25 6.6 216R/L 16 16 15 150 30 7.6 IG125 280 FTKA02565 TW07P 220R/L 20 20 18 200 40 9.6 СМП смотреть на стр. C46 & СМП Форма & Обозначение IG 125 145 175 200 230 280 Тв. сплав с покрытием 3 СО О 8 СМ СО О Твердый сплав Размеры пластины, мм di 1.25 1.5 3.18 6.35 2.8 1.45 1.5 3.18 6.35 2.8 1.75 1.5 3.18 6.35 2.8 2.0 2.3 3.18 6.35 2.8 2.3 2.3 3.18 6.35 2.8 2.8 2.3 3.18 6.35 2.8 Геометрия \ -(ft d -E- Наличие на складе DBH Точение широких и глубоких канавок DB DC О R Тип вставной резец (мм) Обозначение H=(h) W L I S СМП Кронштейн Шпилька Винт Опорная пластина Ключ & DBH 320R/L 20 20 150 40 22.3 22.8 DB300 DB400 CGH5R1 MHA0512 MHB0410 LD34 HW30L HW40L 325R/L 25 25 150 40 27.3 27.8 DC300 DC400 520R/L 20 20 150 40 23.8 24.3 DB500 DB600 CGH5R2 MHA0512 MHB0410 LD56 HW30L HW40L 525R/L 25 25 150 40 28.8 29.3 DC500 720R/L 20 20 150 40 25.8 26.3 DB700 DB800 CGH5R3 MHA0512 MHB0410 LD78 HW30L HW40L 725R/L 25 25 150 40 30.8 31.3 Q СМП смотреть на стр. C46 СМП Форма шт Обозначение DB 300 400 500 600 700 800 DC 300 400 500 Кермет Тв. сплав с покрытием СО О 8 СО о Твердый сплав Размеры пластины, мм 3.0 20 7.5 0.2 4.0 20 7.5 0.2 5.0 20 7.5 0.2 6.0 20 7.5 0.2 7.0 20 7.5 0.2 8.0 20 7.5 0.2 3.0 20 7.5 0.2 4.0 20 7.5 0.25 5.0 20 7.5 0.3 Геометрия о I I 1 I Инструмент для обработки канавок Наличие на складе 46 b b
