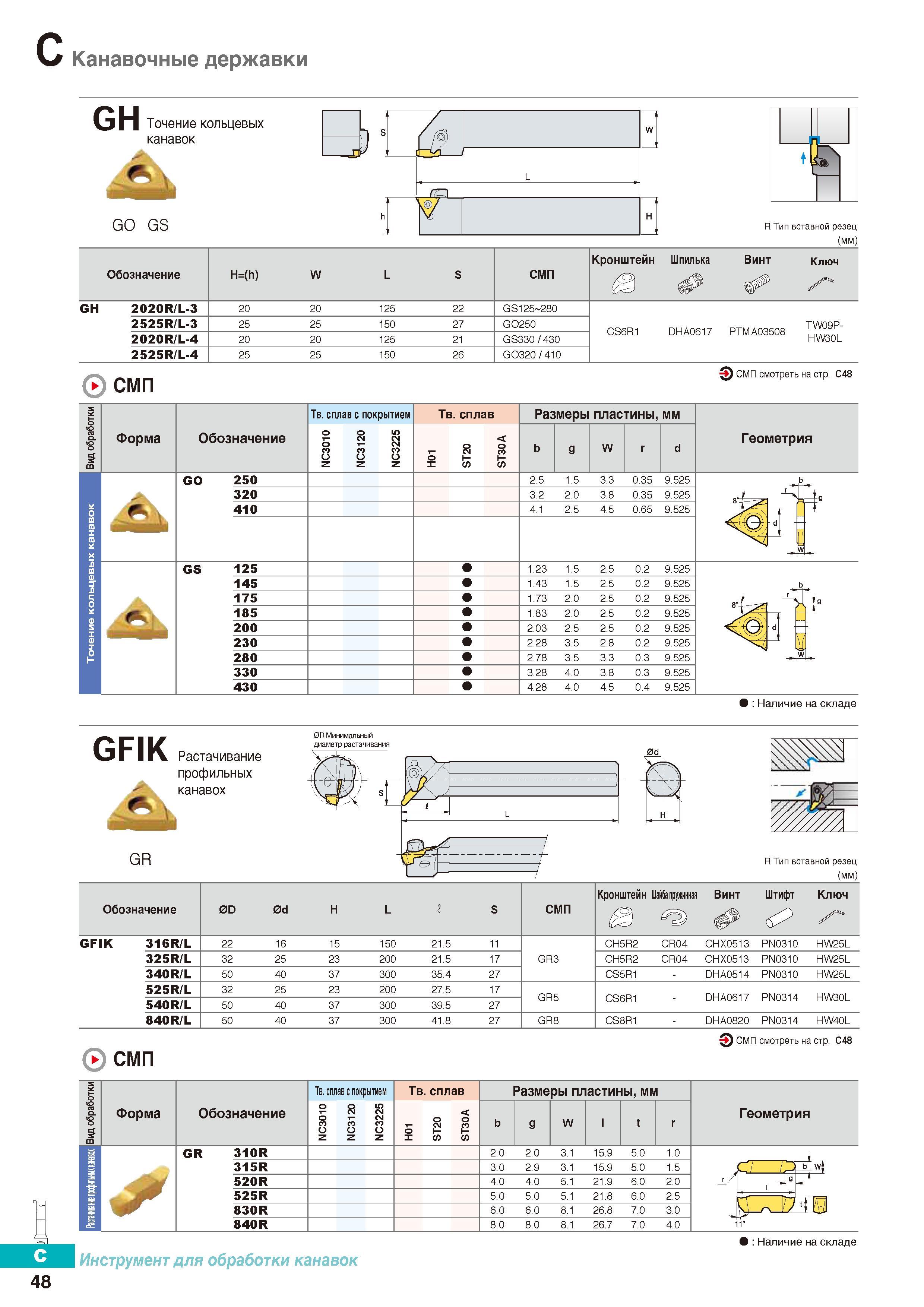

Канавочные державки Korloy GH Точение кольцевых канавок _ GO GS а R Тип вставной резец (мм) Обозначение H=(h) W L S СМП Кронштейн Шпилька Винт Ключ GH 2020R/L-3 20 20 125 22 GS125-280 2525R/L-3 25 25 150 27 G0250 CS6R1 DHA0617 PTMA03508 TW09P- 2020R/L-4 20 20 125 21 GS330/430 HW30L 2525R/L-4 25 25 150 26 G0320/410 СМП СМП смотреть на стр. C48 Форма Обозначение Твердый сплав с покрытием О Твердый сплав 8 О I- У X СЛ < Размеры пластины, мм W Геометрия GO 250 320 410 2.5 1.5 3.3 0.35 9.525 3.2 2.0 3.8 0.35 9.525 4.1 2.5 4.5 0.65 9.525 GS 125 145 175 185 200 230 280 330 430 1.23 1.5 2.5 0.2 9.525 1.43 1.5 2.5 0.2 9.525 1.73 2.0 2.5 0.2 9.525 1.83 2.0 2.5 0.2 9.525 2.03 2.5 2.5 0.2 9.525 2.28 3.5 2.8 0.2 9.525 2.78 3.5 3.3 0.3 9.525 3.28 4.0 3.8 0.3 9.525 4.28 4.0 4.5 0.4 9.525 Наличие на складе GFIK Растачивание профильных А канавох GR Минимальный диаметр растачивания R Тип вставной резец (мм) Обозначение 0D 0d Н L I S СМП Кронштейн Шайба пружинная Винт Штифт Ключ GFIK 316R/L 22 16 15 150 21.5 11 CH5R2 CR04 СНХ0513 PN0310 HW25L 325R/L 32 25 23 200 21.5 17 GR3 CH5R2 CR04 СНХ0513 PN0310 HW25L 340R/L 50 40 37 300 35.4 27 CS5R1 DHA0514 PN0310 HW25L 525R/L 32 25 23 200 27.5 17 GR5 CS6R1 DHA0617 PN0314 HW30L 540R/L 50 40 37 300 39.5 27 840R/L 50 40 37 300 41.8 27 GR8 CS8R1 DHA0820 PN0314 HW40L к СМП СМП смотреть на стр. C48 Форма тт Обозначение GR 310R 315R 520R 525R 830R 840R Твердый сплав с покрытием 8 О 1- см Твердый сплав см о х сл Размеры пластины, мм W 2.0 2.0 3.1 15.9 5.0 1.0 3.0 2.9 3.1 15.9 5.0 1.5 4.0 4.0 5.1 21.9 6.0 2.0 5.0 5.0 5.1 21.8 6.0 2.5 6.0 6.0 26.8 7.0 3.0 5.0 8.0 8.1 26.7 7.0 4.0 Геометрия Наличие на складе Инструмент для обработки канавок 48 b d b
