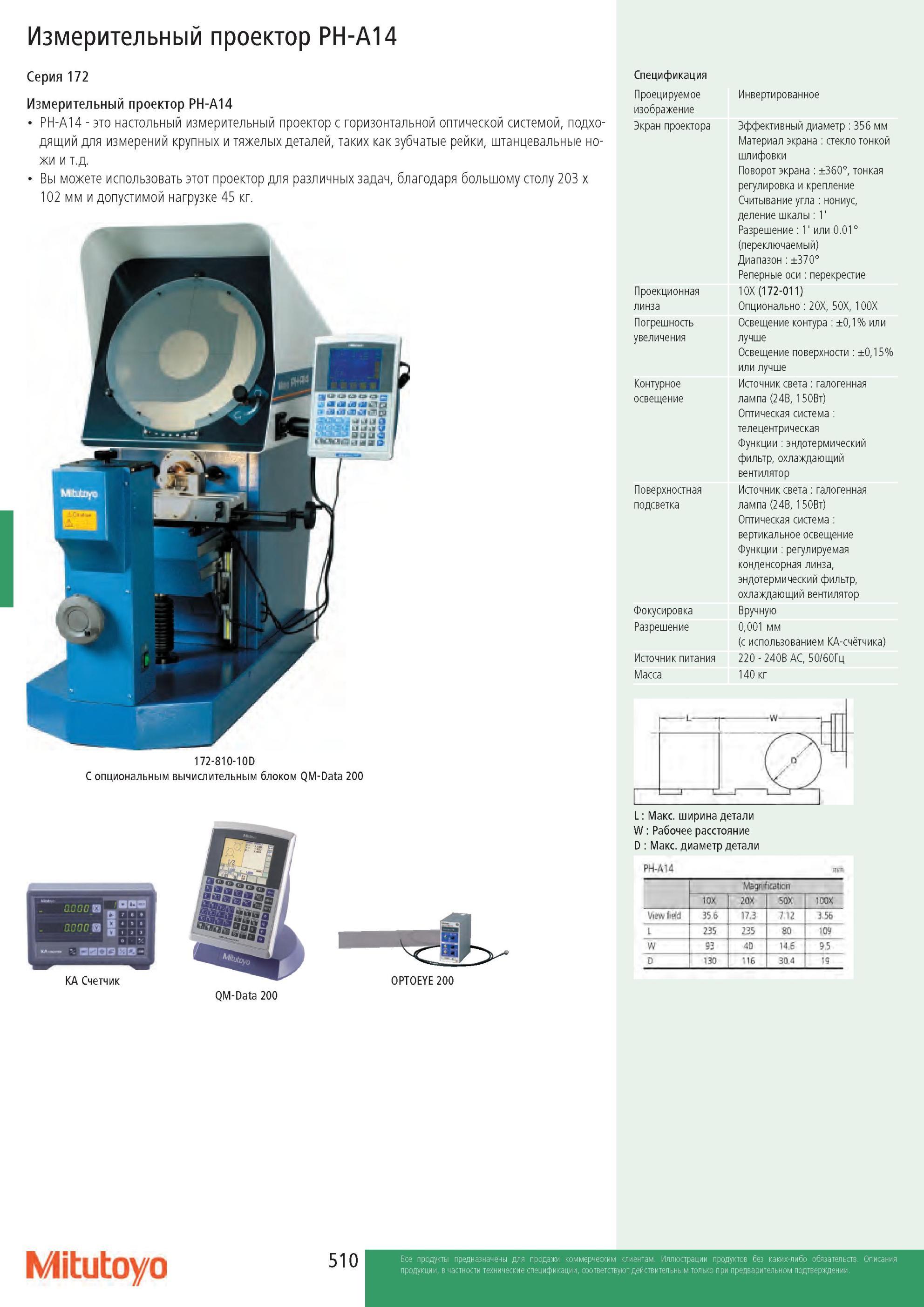

Измерительный профильный проектор Mitutoyo PH-A14 Настольный измерительный прибор с горизонтальной оптической системой Проецируемое изображение инвертированное Измерительный проектор PH-A14 Серия 172 Измерительный проектор PH-A14 PH-A14 - это настольный измерительный проектор с горизонтальной оптической системой, подходящий для измерений крупных и тяжелых деталей, таких как зубчатые рейки, штанцевальные ножи и т.д. Вы можете использовать этот проектор для различных задач, благодаря большому столу 203 x 102 мм и допустимой нагрузке 45 кг. jgtauui 172-810-10D С опциональным вычислительным блоком QM-Data 200 KA Счетчик Спецификация Проецируемое изображение Экран проектора Проекционная линза Погрешность увеличения Контурное освещение Поверхностная подсветка Фокусировка Разрешение Источник питания Масса Инвертированное Эффективный диаметр 356 мм Материал экрана стекло тонкой шлифовки Поворот экрана ±360°, тонкая регулировка и крепление Считывание угла нониус, деление шкалы 1' Разрешение 1' или 0.01° (переключаемый) Диапазон ±370° Реперные оси перекрестие 10X (172-011) Опционально 20X, 50X, 100X Освещение контура ±0,1% или лучше Освещение поверхности ±0,15% или лучше Источник света галогенная лампа (24В, 150Вт) Оптическая система телецентрическая Функции эндотермический фильтр, охлаждающий вентилятор Источник света галогенная лампа (24В, 150Вт) Оптическая система вертикальное освещение Функции регулируемая конденсорная линза, эндотермический фильтр, охлаждающий вентилятор Вручную 0,001 мм (с использованием KA-счётчика) 220 - 240B AC, 50/60Гц 140 кг L Макс. ширина детали W Рабочее расстояние D Максимальный диаметр детали РН-А14 Magnification 10Х 20Х SOX 100X View field 356 17.3 712 356 I 235 235 80 109 W 93 40 14 6 9.5 О 130 116 30 4 19 OPTOEYE 200 QM-Data 200 Mitutoyo 510 Измерительный профильный проектор Mitutoyo PH-A14 Настольный измерительный прибор с горизонтальной оптической системой Проецируемое изображение инвертированное
