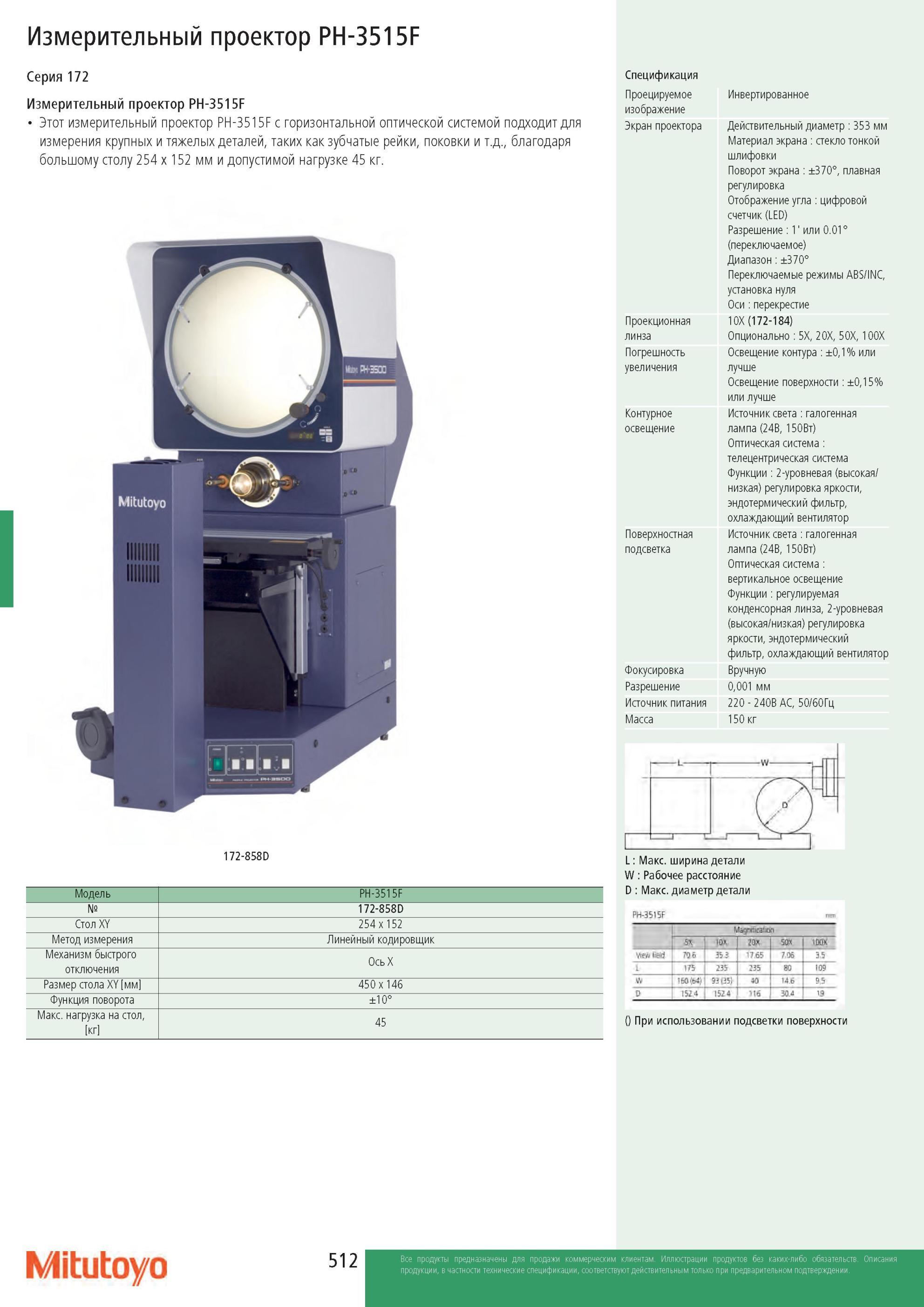

Данный японский измерительный проектор Mitutoyo PH-3515F 172 серии с горизонтальной оптической системой подходит для измерения крупных и тяжелых деталей, таких как зубчатые рейки, поковки и т.д., благодаря большому столу 254 x 152 мм и допустимой нагрузке 45 кг. 172-858D Модель PH-3515F Номер 172-858D Стол XY 254 x 152 Метод измерения Линейный кодировщик Механизм быстрого отключения Ось X Размер стола XY [мм] 450 x 146 Функция поворота ±10° Макс. нагрузка на стол, [кг] 45 Спецификация Проецируемое изображение Экран проектора Проекционная линза Погрешность увеличения Контурное освещение Поверхностная подсветка Фокусировка Разрешение Источник питания Масса Инвертированное Действительный диаметр 353 мм Материал экрана стекло тонкой шлифовки Поворот экрана ±370°, плавная регулировка Отображение угла цифровой счетчик (LED) Разрешение 1' или 0.01° (переключаемое) Диапазон ±370° Переключаемые режимы ABS/INC, установка нуля Оси перекрестие 10X (172-184) Опционально 5X, 20X, 50X, 1 00X Освещение контура ±0,1% или лучше Освещение поверхности ±0,15% или лучше Источник света галогенная лампа (24В, 150Вт) Оптическая система телецентрическая система Функции 2-уровневая (высокая/ низкая) регулировка яркости, эндотермический фильтр, охлаждающий вентилятор Источник света галогенная лампа (24В, 150Вт) Оптическая система вертикальное освещение Функции регулируемая конденсорная линза, 2-уровневая (высокая/низкая) регулировка яркости, эндотермический фильтр, охлаждающий вентилятор Вручную 0,001 мм 220 - 240B AC, 50/60Гц 150 кг L Макс. ширина детали W Рабочее расстояние D Максимальный диаметр детали М дпл са1юп S 1QX год SOX 10QX View tre4d 706 353 1765 706 35 I 175 235 235 80 109 ft 160 (Ы'1 93 (25) 40 146 95 D 152 4 52 Но 304 19 () При использовании подсветки поверхности Mitutoyo 512 Измерительный проектор PH-3515F Этот измерительный проектор PH-3515F
