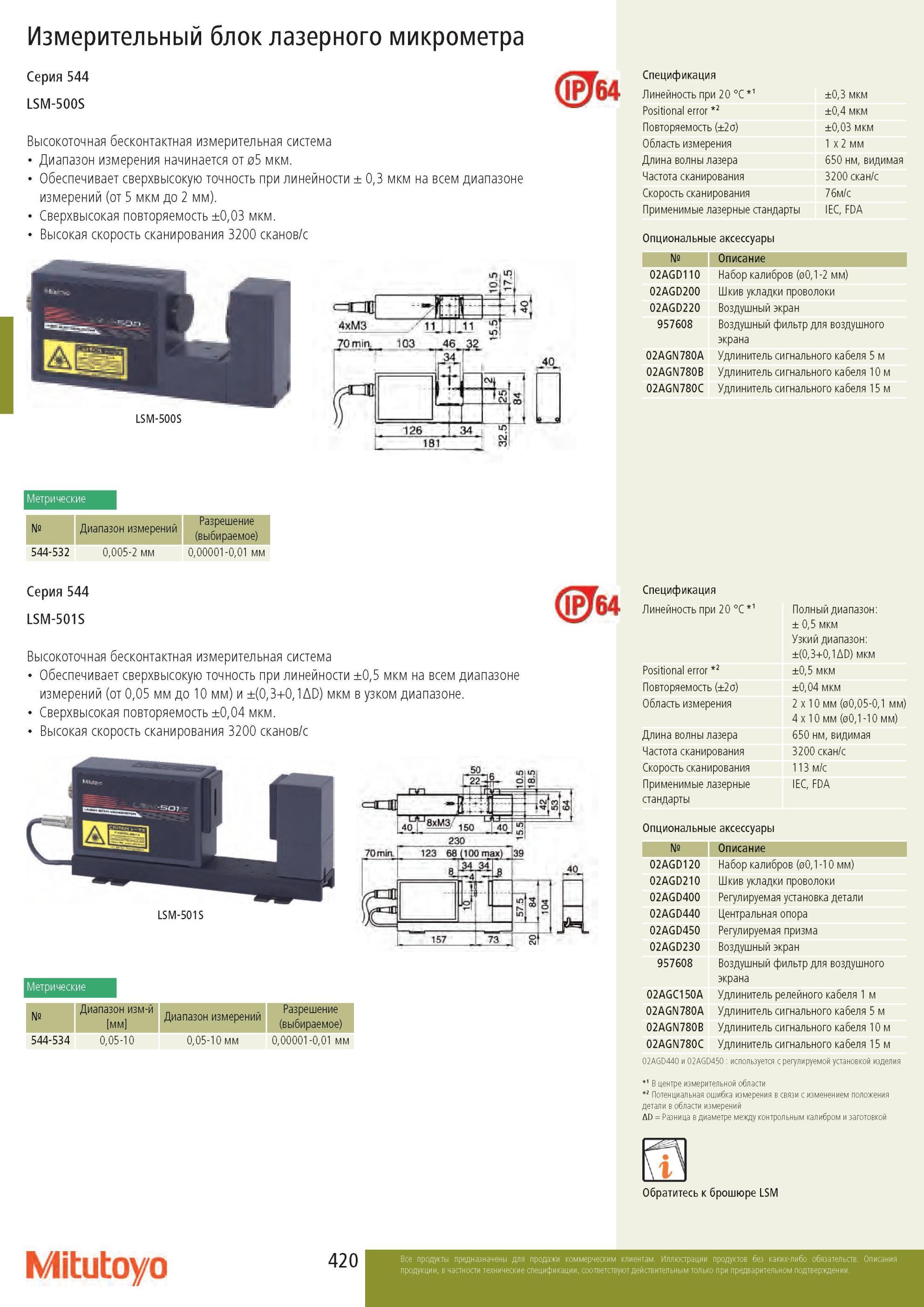

Измерительный блок лазерного микрометра Mitutoyo Серия 544 LSM-500S Высокоточная бесконтактная измерительная система Диапазон измерения начинается от 05 мкм. Обеспечивает сверхвысокую точность при линейности ± 0,3 мкм на всем диапазоне измерений (от 5 мкм до 2 мм). Сверхвысокая повторяемость ±0,03 мкм. Высокая скорость сканирования 3200 сканов/с LSM-500S (JPJ64 40 Спецификация Линейность при 20 °C 1 Positional error 2 Повторяемость (±2 о) Область измерения Длина волны лазера Частота сканирования Скорость сканирования ±0,3 мкм ±0,4 мкм ±0,03 мкм 1 x 2 мм 650 нм, видимая 3200 скан/с 76м/с Применимые лазерные стандарты IEC, FDA Опциональные аксессуары Номер Описание 02AGD110 Набор калибров (00,1-2 мм) 02AGD200 Шкив укладки проволоки 02AGD220 Воздушный экран 957608 Воздушный фильтр для воздушного экрана 02AGN780A Удлинитель сигнального кабеля 5 м 02AGN780B Удлинитель сигнального кабеля 10 м 02AGN780C Удлинитель сигнального кабеля 15 м Метрические Номер Диапазон измерений Разрешение (выбираемое) 544-532 0,005-2 мм 0,00001-0,01 мм Серия 544 LSM-501S Высокоточная бесконтактная измерительная система Обеспечивает сверхвысокую точность при линейности ±0,5 мкм на всем диапазоне измерений (от 0,05 мм до 10 мм) и ±(0,3+0,1AD) мкм в узком диапазоне. Сверхвысокая повторяемость ±0,04 мкм. Высокая скорость сканирования 3200 сканов/с ( 64 <=сщ 50- ,22-3- о L-AJ QwlJQ LAL 40 I ВХМЗ/ 150 [ 40 LSM-501S 230 70mia 123 68 (100 max) 39 34 34 8- -4 fir 157 73 о) е\л Метрические Номер Диапазон измерений [мм] Диапазон измерений Разрешение (выбираемое) 544-534 0,05-10 0,05-10 мм 0,00001-0,01 мм Спецификация Линейность при 20 °C 1 Positional error 2 Повторяемость (±2о) Область измерения Длина волны лазера Частота сканирования Скорость сканирования Применимые лазерные стандарты Опциональные аксессуары Полный диапазон ± 0,5 мкм Узкий диапазон ±(0,3+0,1AD) мкм ±0,5 мкм ±0,04 мкм 2 x 10 мм (00,05-0,1 мм) 4 x 10 мм (00,1-10 мм) 650 нм, видимая 3200 скан/с 113 м/с IEC, FDA Номер Описание 02AGD120 Набор калибров (00,1-10 мм) 02AGD210 Шкив укладки проволоки 02AGD400 Регулируемая установка детали 02AGD440 Центральная опора 02AGD450 Регулируемая призма 02AGD230 Воздушный экран 957608 Воздушный фильтр для воздушного экрана 02AGC150A Удлинитель релейного кабеля 1 м 02AGN780A Удлинитель сигнального кабеля 5 м 02AGN780B Удлинитель сигнального кабеля 10 м 02AGN780C Удлинитель сигнального кабеля 15 м 02AGD440 и 02AGD450 используется с регулируемой установкой изделия 1 В центре измерительной области 2 Потенциальная ошибка измерения в связи с изменением положения детали в области измерений ДР = Разница в диаметре между контрольным калибром и заготовкой Обратитесь к брошюре LSM Mitutoyo 420
