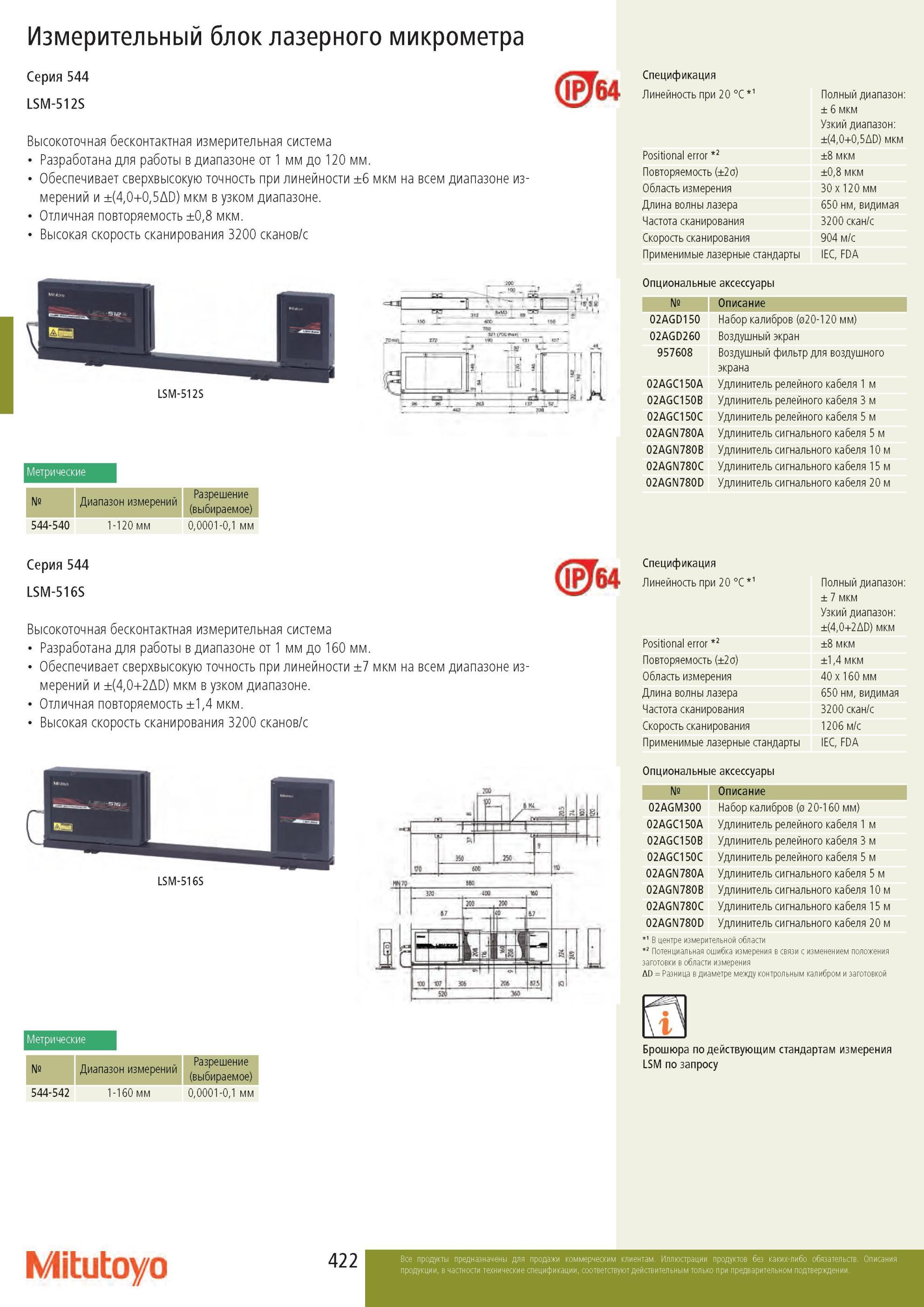

Измерительный блок лазерного микрометра Инструмент Mitutoyo Серия 544 LSM-512S Высокоточная бесконтактная измерительная система Разработана для работы в диапазоне от 1 мм до 120 мм. Обеспечивает сверхвысокую точность при линейности ±6 мкм на всем диапазоне измерений и ±(4,0+0,5AD) мкм в узком диапазоне. Отличная повторяемость ±0,8 мкм. Высокая скорость сканирования 3200 сканов/с (JPJ64 С55ZTTT LSM-512S и г "V- Метрические Номер Диапазон измерений Разрешение (выбираемое) 544-540 1-120 мм 0,0001-0,1 мм Серия 544 LSM-516S Высокоточная бесконтактная измерительная система Разработана для работы в диапазоне от 1 мм до 160 мм. Обеспечивает сверхвысокую точность при линейности ±7 мкм на всем диапазоне измерений и ±(4,0+2AD) мкм в узком диапазоне. Отличная повторяемость ±1,4 мкм. Высокая скорость сканирования 3200 сканов/с LSM-516S Метрические Номер Диапазон измерений Разрешение (выбираемое) Спецификация Линейность при 20 °C 1 Positional error 2 Повторяемость (±2 о) Область измерения Длина волны лазера Частота сканирования Скорость сканирования Применимые лазерные стандарты Опциональные аксессуары Полный диапазон ± 6 мкм Узкий диапазон ±(4,0+0,5AD) мкм ±8 мкм ±0,8 мкм 30 x 120 мм 650 нм, видимая 3200 скан/с 904 м/с IEC, FDA Номер Описание 02AGD150 Набор калибров (020-120 мм) 02AGD260 Воздушный экран 957608 Воздушный фильтр для воздушного экрана 02AGC150A Удлинитель релейного кабеля 1 м 02AGC150B Удлинитель релейного кабеля 3 м 02AGC150C Удлинитель релейного кабеля 5 м 02AGN780A Удлинитель сигнального кабеля 5 м 02AGN780B Удлинитель сигнального кабеля 10 м 02AGN780C Удлинитель сигнального кабеля 15 м 02AGN780D Удлинитель сигнального кабеля 20 м (0 Гб4 Спецификация Линейность при 20 °C 1 Positional error 2 Повторяемость (±2 о) Область измерения Длина волны лазера Частота сканирования Скорость сканирования Применимые лазерные стандарты Опциональные аксессуары Полный диапазон ± 7 мкм Узкий диапазон ±(4,0+2AD) мкм ±8 мкм ±1,4 мкм 40 x 160 мм 650 нм, видимая 3200 скан/с 1206 м/с IEC, FDA Номер Описание 02AGM300 Набор калибров (0 20-160 мм) 02AGC150A Удлинитель релейного кабеля 1 м 02AGC150B Удлинитель релейного кабеля 3 м 02AGC150C Удлинитель релейного кабеля 5 м 02AGN780A Удлинитель сигнального кабеля 5 м 02AGN780B Удлинитель сигнального кабеля 10 м 02AGN780C Удлинитель сигнального кабеля 15 м 02AGN780D Удлинитель сигнального кабеля 20 м 1 В центре измерительной области 2 Потенциальная ошибка измерения в связи с изменением положения заготовки в области измерения ДР = Разница в диаметре между контрольным калибром и заготовкой Брошюра по действующим стандартам измерения LSM по запросу 544-542 1-160 мм 0,0001-0,1 мм Mitutoyo 422
