Инжекционная система Wurth WIT-WW применяется для крепления ненесущих конструкций и неответственных креплений таких как ограждения оконные решётки —>

Инжекционная система Wurth WIT-WW применяется для крепления ненесущих конструкций и неответственных креплений таких как ограждения оконные решётки —>

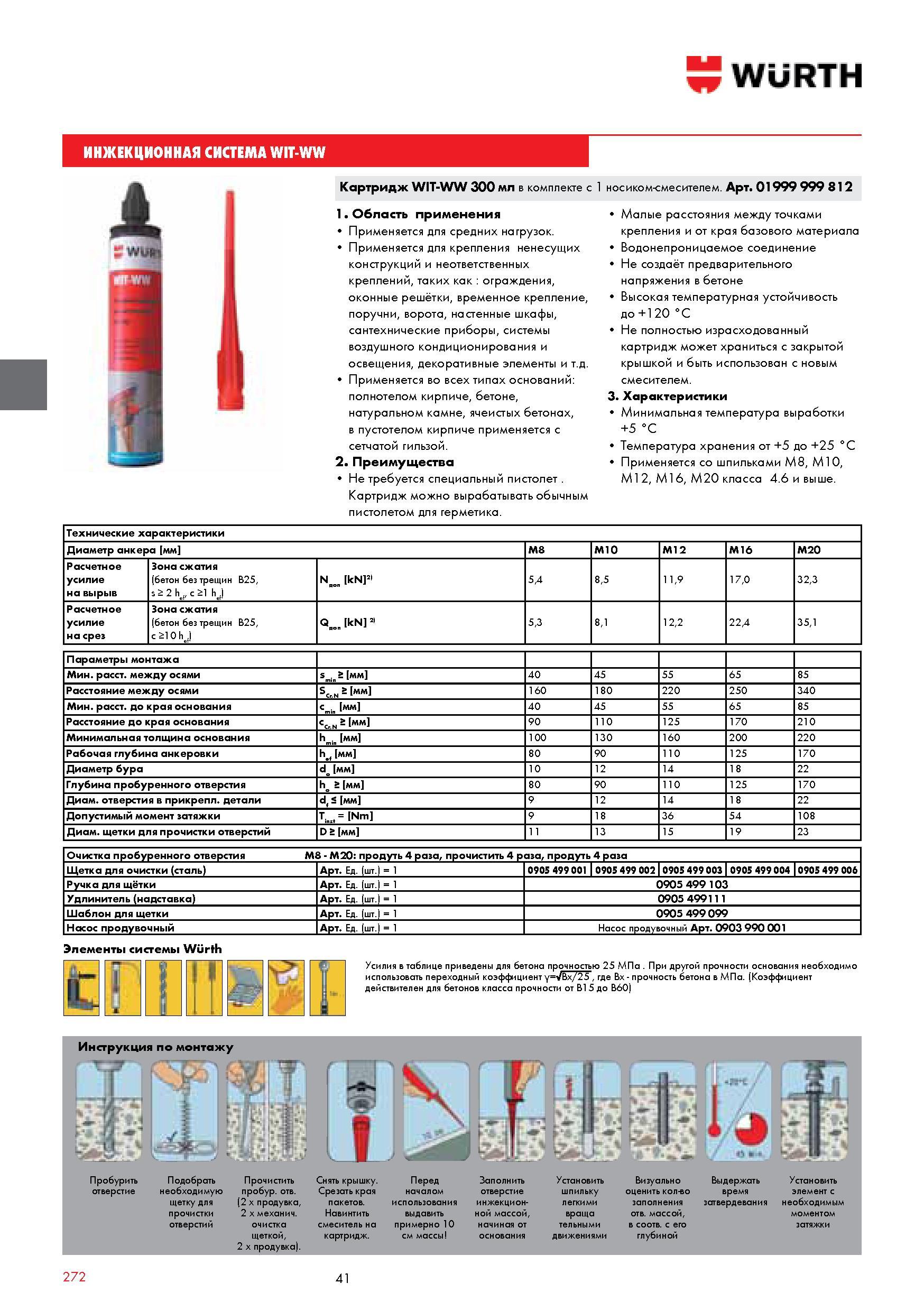

Инжекционная система Wurth WIT-WW применяется для крепления ненесущих конструкций и неответственных креплений таких как ограждения оконные решётки —> _ временное крепление поручни ворота настенные шкафы сантехнические приборы системы воздушного кондиционирования и освещения декоративные элементы Применяется во всех типах оснований полнотелом кирпиче бетоне натуральном камне ячеистых бетонах в пустотелом кирпиче применяется с сетчатой гильзой. 2. Преимущества Не требуется специальный пистолет Картридж можно вырабатывать обычным пистолетом для герметика. Малые расстояния между точками крепления и от края базового материала Водонепроницаемое соединение Не создаёт предварительного напряжения в бетоне Высокая температурная устойчивость до+120 С Не полностью израсходованный картридж может храниться с закрытой крышкой и быть использован с новым смесителем. 3. Характеристики Минимальная температура выработки +5 С Температура хранения от +5 до +25 С Применяется со шпильками М8 М10 М12 М16 М20 класса 4.6 и выше. Технические характеристики Диаметр анкера мм M8 M10 M12 M16 M20 Расчетное усилие на вырыв Зона сжатия (бетон без трещин В25 s 2 hel с 1 he) Ne kN 21 54 85 119 170 323 Расчетное усилие на срез Зона сжатия (бетон без трещин В25 с 10 he) QBe kN 21 53 81 122 224 351 Параметры монтажа Минимальное расстояние между осями Smin 5 мм 40 45 55 65 85 Расстояние между осями ScrN 5 мм 160 180 220 250 340 Минимальное расстояние до края основания Cmin мм 40 45 55 65 85 Расстояние до края основания CcrN 5 мм 90 110 125 170 210 Минимальная толщина основания hmin мм 100 130 160 200 220 Рабочая глубина анкеровки h. мм 80 90 110 125 170 Диаметр бура de мм 10 12 14 18 22 Глубина пробуренного отверстия he 5 мм 80 90 110 125 170 Диаметр отверстия в прикрепл. детали d S мм 9 12 14 18 22 Допустимый момент затяжки Tinst Nm 9 18 36 54 108 Диам. щетки для прочистки отверстий D 5 мм 11 13 15 19 23 Очистка пробуренного отверстия М8 - М20 продуть 4 раза прочистить 4 раза продуть 4 раза Щетка для очистки (сталь) Арт. Ед. (шт.) 1 0905 499 001 0905 499 00210905 499 0031 0905 499 004 10905 499 006 Ручка для щётки Арт. Ед. (шт.) 1 0905 499 103 Удлинитель (надставка) Арт. Ед. (шт.) 1 0905 499111 Шаблон для щетки Арт. Ед. (шт.) 1 0905 499 099 Насос продувочный Арт. Ед. (шт.) 1 Насос продувочный Арт. 0903 990 001 Элементы системы Wurth Усилия в таблице приведены для бетона прочностью 25 МПа При другой прочности основания необходимо использовать переходный коэффициент yVBx 25 где Вх - прочность бетона в МПа. (Коэффициент действителен для бетонов класса прочности от В15 до В60) Инструкция по монтажу щеткой 2 х продувка). ь крышку. Срезать края пакетов. смеситель на картридж. Перед началом использовани выдавить примерно 10 см массы Заполнить отверстие инжекцион-ной массой начиная от основания Установить шпильку легкими враща тельными движениями Визуально оценить Количество заполнения отв. массой тубиной Установить элемент с необходимым моментом затяжки 272 41 ИНЖЕКЦИОННАЯ СИСТЕМА Картридж WIT-WW 300 мл в комплекте с 1 носиком-смесителем. Арт. 01999 999 812 1. Область применения применяется для средних нагрузок.
