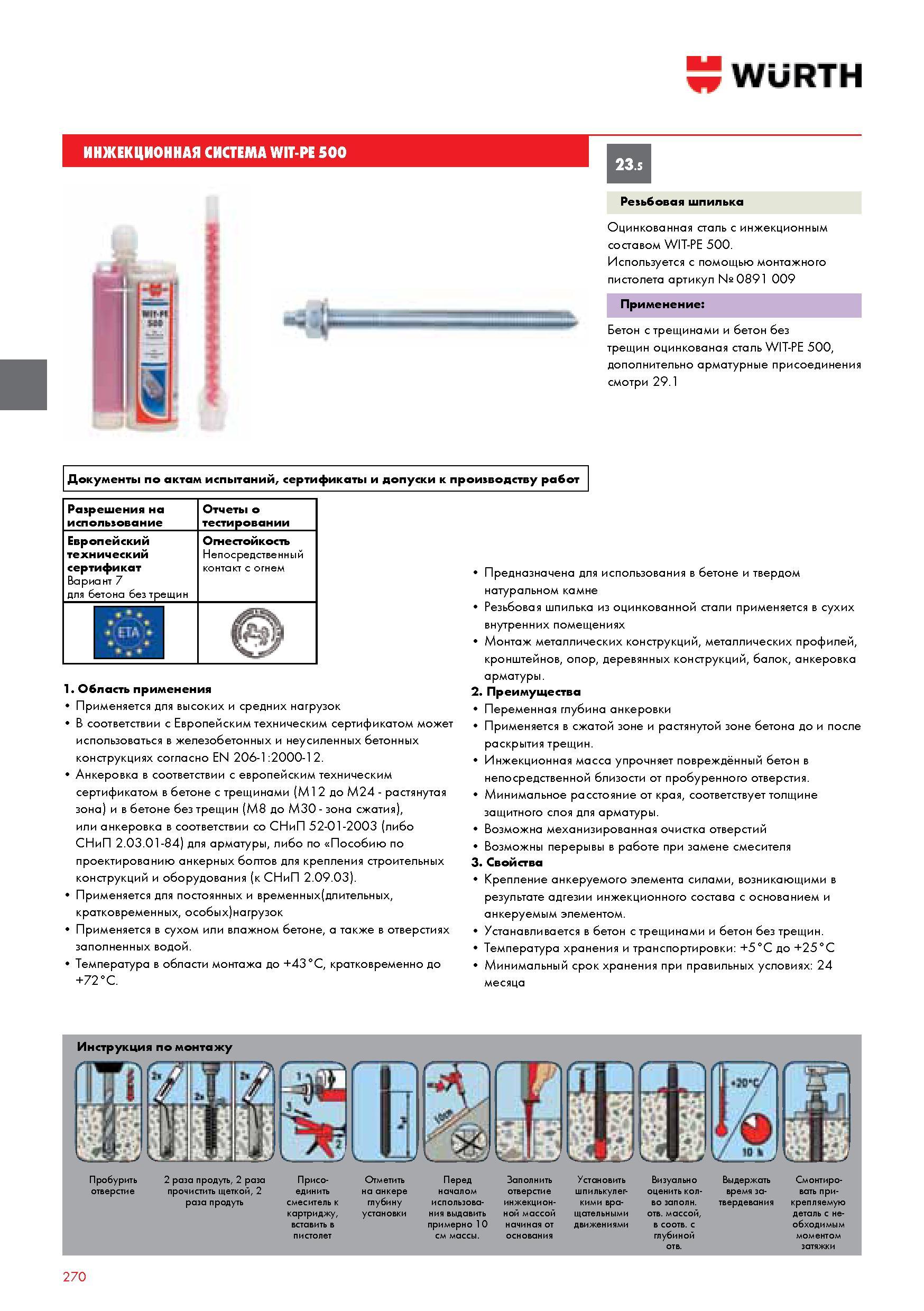

ИНЖЕКЦИОННАЯ СИСТЕМА WIT-PE 500 WURTH Резьбовая шпилька Оцинкованная сталь с инжекционным составом WIT-PE 500 Используется с помощью монтажного пистол Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 270 0270 Lab2u

ИНЖЕКЦИОННАЯ СИСТЕМА WIT-PE 500 WURTH Резьбовая шпилька Оцинкованная сталь с инжекционным составом WIT-PE 500. Используется с помощью монтажного пистолета артикул 0891 009 Применение Бетон с трещинами и бетон без трещин оцинкованая сталь WIT-PE 500 дополнительно арматурные присоединени смотри 29.1 Документы по актам испытаний сертификаты и допуски к производству работ Разрешения на использование Отчеты о тестировании Европейский технический Огнестойкость Непосредственный Вариант 7 для бетона без трещин 1. Область применения Применяется для высоких и средних нагрузок В соответствии с Европейским техническим сертификатом может использоваться в железобетонных и неусиленных бетонных конструкциях согласно EN 206-1:2000-12. Анкеровка в соответствии с европейским техническим сертификатом в бетоне с трещинами (M12 до M24 - растянутая зона) и в бетоне без трещин (M8 до M30 - зона сжатия) или анкеровка в соответствии со СНиП 52-01-2003 (либо СНиП 2.03.01-84) для арматуры либо по Пособию по проектированию анкерных болтов для крепления строительных конструкций и оборудования (к СНиП 2.09.03). Применяется для постоянных и временных(длительных кратковременных особых)нагрузок Применяется в сухом или влажном бетоне а также в отверстиях заполненных водой. Температура в области монтажа до +43C кратковременно до +72C. Предназначена для использования в бетоне и твердом натуральном камне Резьбовая шпилька из оцинкованной стали применяется в сухих внутренних помещениях Монтаж металлических конструкций металлических профилей кронштейнов опор деревянных конструкций балок анкеровка арматуры. 2. Преимущества Переменная глубина анкеровки Применяется в сжатой зоне и растянутой зоне бетона до и после раскрытия трещин. Инжекционная масса упрочняет повреждённый бетон в непосредственной близости от пробуренного отверстия. Минимальное расстояние от края соответствует толщине защитного слоя для арматуры. Возможна механизированная очистка отверстий Возможны перерывы в работе при замене смесителя 3. Свойства Крепление анкеруемого элемента силами возникающими в результате адгезии инжекционного состава с основанием и анкеруемым элементом. Устанавливается в бетон с трещинами и бетон без трещин. Температура хранения и транспортировки +5C до +25C Минимальный срок хранения при правильных условиях 24 месяца 23.5 Инструкция по монтажу Пробурить 2 раза продуть 2 раза Присо- Отметить Перед Заполнить Установить Визуально Выдержать Смонтиро- отверстие прочистить щеткой 2 единить на анкере началом отверстие шпилькулег- оценить кол- время за- вать при- раза продуть смеситель к глубину использова- инжекцион- кими вра- во заполн. твердевания крепляемую картриджу установки ния выдавить ной массой щательными отв. массой деталь с не- вставить в примерно 10 начиная от движениями в соотв. с обходимым пистолет см массы. основания глубиной моментом 270
