Инструментальная оснастка Цанги Taegutec ER32 для метчиков Серия GTIN Адаптеры быстросменные для метчиков Технические требования метчиков основываются на

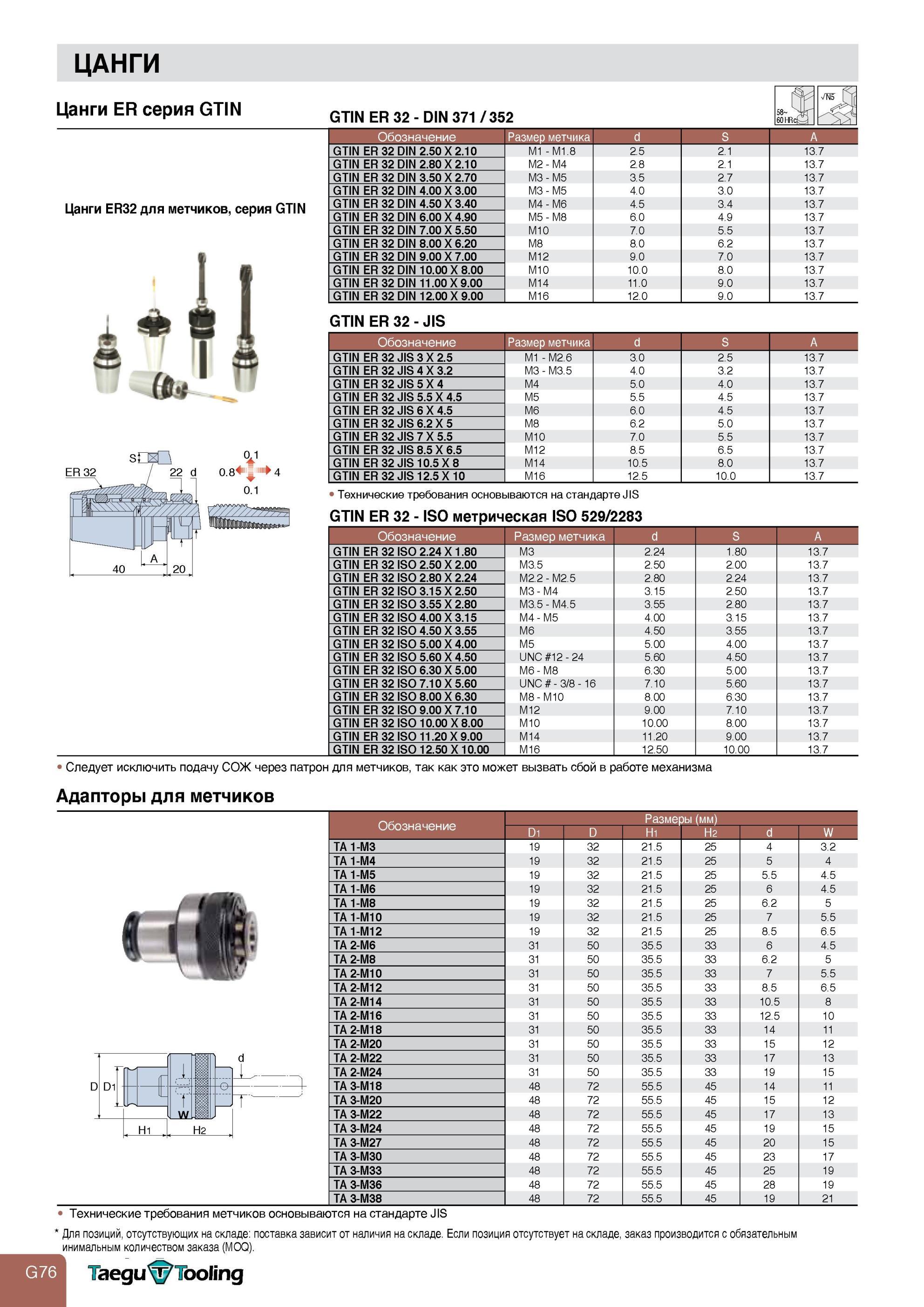

Инструментальная оснастка Цанги Taegutec ER32 для метчиков Серия GTIN Адаптеры быстросменные для метчиков Технические требования метчиков основываются на стандарте ЦАНГИ Цанги ER серия GTIN GTIN ER 32 - DIN 371 / 352 Цанги ER32 для метчиков, серия GTIN Обозначение Размер метчика d S A GTIN ER 32 DIN 2.50 X 2.10 M1 - M1.8 2.5 2.1 13.7 GTIN ER 32 DIN 2.80 X 2.10 M2 - M4 2.8 2.1 13.7 GTIN ER 32 DIN 3.50 X 2.70 M3 - M5 3.5 2.7 13.7 GTIN ER 32 DIN 4.00 X 3.00 M3 - M5 4.0 3.0 13.7 GTIN ER 32 DIN 4.50 X 3.40 M4 - M6 4.5 3.4 13.7 GTIN ER 32 DIN 6.00 X 4.90 M5 - M8 6.0 4.9 13.7 GTIN ER 32 DIN 7.00 X 5.50 M10 7.0 5.5 13.7 GTIN ER 32 DIN 8.00 X 6.20 M8 8.0 6.2 13.7 GTIN ER 32 DIN 9.00 X 7.00 M12 9.0 7.0 13.7 GTIN ER 32 DIN 10.00 X 8.00 M10 10.0 8.0 13.7 GTIN ER 32 DIN 11.00 X 9.00 M14 11.0 9.0 13.7 GTIN ER 32 DIN 12.00 X 9.00 M16 12.0 9.0 13.7 GTIN ER 32 - JIS Обозначение Размер метчика d S A GTIN ER 32 JIS 3 X 2.5 M1 - M2.6 3.0 2.5 13.7 GTIN ER 32 JIS 4 X 3.2 M3 - M3.5 4.0 3.2 13.7 GTIN ER 32 JIS 5 X 4 M4 5.0 4.0 13.7 GTIN ER 32 JIS 5.5 X 4.5 M5 5.5 4.5 13.7 GTIN ER 32 JIS 6 X 4.5 M6 6.0 4.5 13.7 GTIN ER 32 JIS 6.2 X 5 M8 6.2 5.0 13.7 GTIN ER 32 JIS 7 X 5.5 M10 7.0 5.5 13.7 GTIN ER 32 JIS 8.5 X 6.5 M12 8.5 6.5 13.7 GTIN ER 32 JIS 10.5 X 8 M14 10.5 8.0 13.7 GTIN ER 32 JIS 12.5 X 10 M16 12.5 10.0 13.7 Технические требования основываются на стандарте JIS GTIN ER 32 - ISO метрическая ISO 529/2283 Обозначение Размер метчика d S A GTIN ER 32 ISO 2.24 X 1.80 M3 2.24 1.80 13.7 GTIN ER 32 ISO 2.50 X 2.00 M3.5 2.50 2.00 13.7 GTIN ER 32 ISO 2.80 X 2.24 M2.2 - M2.5 2.80 2.24 13.7 GTIN ER 32 ISO 3.15 X 2.50 M3 - M4 3.15 2.50 13.7 GTIN ER 32 ISO 3.55 X 2.80 M3.5 - M4.5 3.55 2.80 13.7 GTIN ER 32 ISO 4.00 X 3.15 M4 - M5 4.00 3.15 13.7 GTIN ER 32 ISO 4.50 X 3.55 M6 4.50 3.55 13.7 GTIN ER 32 ISO 5.00 X 4.00 M5 5.00 4.00 13.7 GTIN ER 32 ISO 5.60 X 4.50 UNC #12 - 24 5.60 4.50 13.7 GTIN ER 32 ISO 6.30 X 5.00 M6 - M8 6.30 5.00 13.7 GTIN ER 32 ISO 7.10 X 5.60 UNC # - 3/8 - 16 7.10 5.60 13.7 GTIN ER 32 ISO 8.00 X 6.30 M8 - M10 8.00 6.30 13.7 GTIN ER 32 ISO 9.00 X 7.10 M12 9.00 7.10 13.7 GTIN ER 32 ISO 10.00 X 8.00 M10 10.00 8.00 13.7 GTIN ER 32 ISO 11.20 X 9.00 M14 11.20 9.00 13.7 GTIN ER 32 ISO 12.50 X 10.00 M16 12.50 10.00 13.7 Следует исключить подачу СОЖ через патрон для метчиков, так как это может вызвать сбой в работе механизма Адаптеры для метчиков Обозначение D1 D Размеры (мм) H1 H2 d W d J -L D D1 f ] t T" W H1 H2 TA 1-M3 19 32 21.5 25 4 3.2 TA 1-M4 19 32 21.5 25 5 4 TA 1-M5 19 32 21.5 25 5.5 4.5 TA 1-M6 19 32 21.5 25 6 4.5 TA 1-M8 19 32 21.5 25 6.2 5 TA 1-M10 19 32 21.5 25 7 5.5 TA 1-M12 19 32 21.5 25 8.5 6.5 TA 2-M6 31 50 35.5 33 6 4.5 TA 2-M8 31 50 35.5 33 6.2 5 TA 2-M10 31 50 35.5 33 7 5.5 TA 2-M12 31 50 35.5 33 8.5 6.5 TA 2-M14 31 50 35.5 33 10.5 8 TA 2-M16 31 50 35.5 33 12.5 10 TA 2-M18 31 50 35.5 33 14 11 TA 2-M20 31 50 35.5 33 15 12 TA 2-M22 31 50 35.5 33 17 13 TA 2-M24 31 50 35.5 33 19 15 TA 3-M18 48 72 55.5 45 14 11 TA 3-M20 48 72 55.5 45 15 12 TA 3-M22 48 72 55.5 45 17 13 TA 3-M24 48 72 55.5 45 19 15 TA 3-M27 48 72 55.5 45 20 15 TA 3-M30 48 72 55.5 45 23 17 TA 3-M33 48 72 55.5 45 25 19 TA 3-M36 48 72 55.5 45 28 19 TA 3-M38 48 72 55.5 45 19 21 Технические требования метчиков основываются на стандарте JIS Для позиций, отсутствующих на складе поставка зависит от наличия на складе. Если позиция отсутствует на складе, заказ производится с обязательным инимальным количеством заказа (MOQ). Taegu&Tooling
