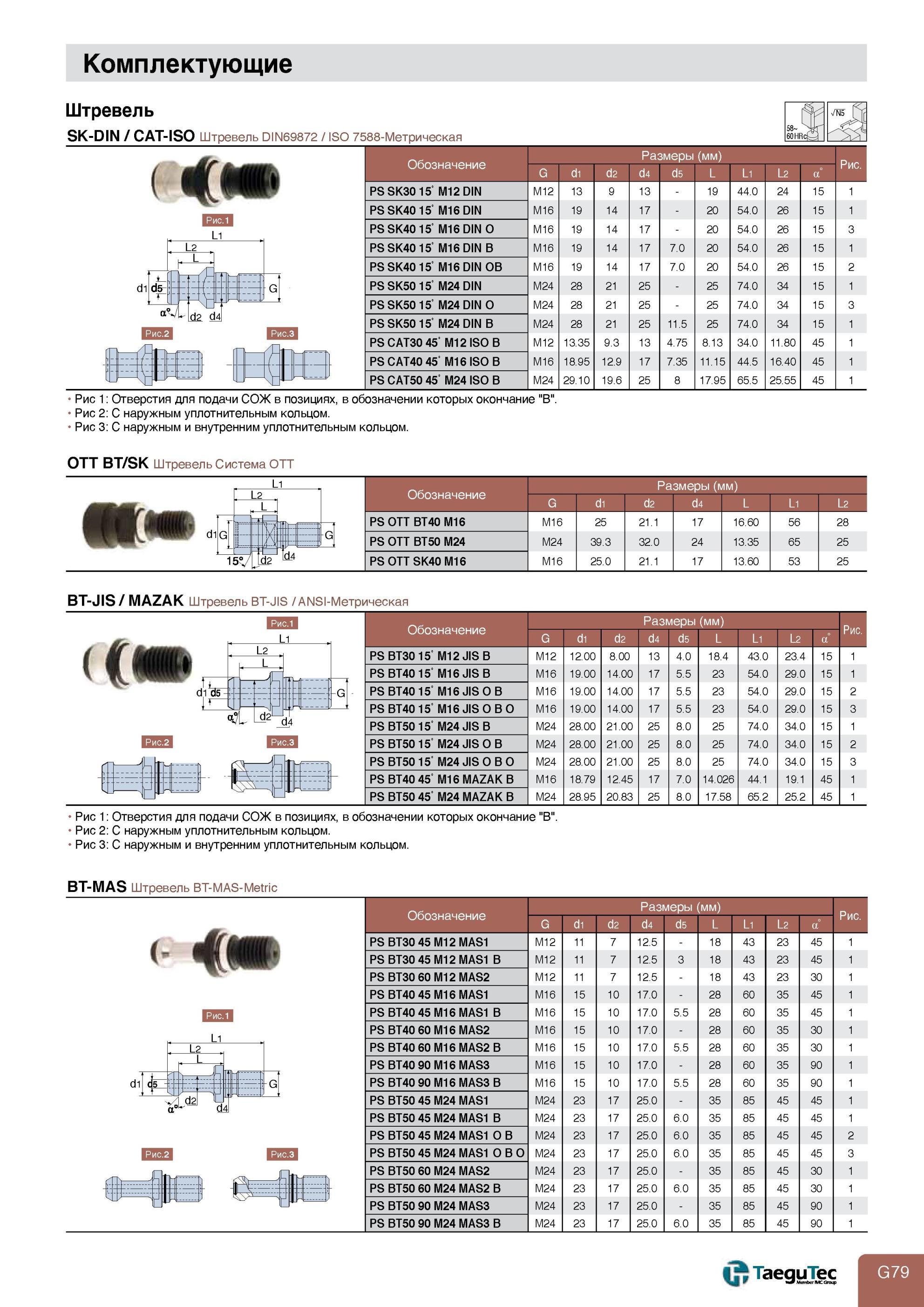

Инструментальная оснастка Taegutec Комплектующие Штревель SK-DIN / CAT-ISO DIN69872 ISO 7588 Метрический Система OTT BT-JIS / ANSI BT-MAS-Metric С уплотнительным ко Комплектующие Штревель SK-DIN / CAT-ISO Штревель DIN69872 / ISO 7588-Метрическая Обозначение Размеры (мм) G d1 d2 d4 d5 L L1 L2 PS SK30 15' M12 DIN M12 13 9 13 - 19 44.0 24 15 1 PS SK40 15' M16 DIN M16 19 14 17 - 20 54.0 26 15 1 PS SK40 15' M16D IN O M16 19 14 17 - 20 54.0 26 15 3 PS SK40 15' M16 DIN B M16 19 14 17 7.0 20 54.0 26 15 1 PS SK40 15' M16 DIN OB M16 19 14 17 7.0 20 54.0 26 15 2 PS SK50 15' M24 DIN M24 28 21 25 - 25 74.0 34 15 1 PS SK50 15' M24 DIN O M24 28 21 25 - 25 74.0 34 15 3 PS SK50 15' M24 DIN B M24 28 21 25 11.5 25 74.0 34 15 1 PS CAT30 45' M12 ISO B M12 13.35 9.3 13 4.75 8.13 34.0 11.80 45 1 PS CAT40 45' M16 ISO B M16 18.95 12.9 17 7.35 11.15 44.5 16.40 45 1 PS CAT50 45' M24 ISO B M24 29.10 19.6 25 8 17.95 65.5 25.55 45 1 Рис 1 Отверстия для подачи СОЖ в позициях, в обозначении которых окончание "В". Рис 2 С наружным уплотнительным кольцом. Рис 3 С наружным и внутренним уплотнительным кольцом. OTT BT/SK Штревель Система OTT Обозначение G d1 Размеры (мм) d2 d4 L L1 L2 PS OTT BT40 M16 M16 25 21.1 17 16.60 56 28 PS OTT BT50 M24 M24 39.3 32.0 24 13.35 65 25 PS OTT SK40 M16 M16 25.0 21.1 17 13.60 53 25 d1 L2 15°. Td2 d4 BT-JIS / MAZAK Штревель BT-JIS / ANSI-Метрическая Обозначение PS BT30 15' M12 JIS B PS BT40 15' M16 JIS B PS BT40 15' M16 JIS O B PS BT40 15' M16 JIS O B O PS BT50 15' M24 JIS B PS BT50 15' M24 JIS O B PS BT50 15' M24 JIS O B O PS BT40 45' M16 MAZAK B PS BT50 45' M24 MAZAK B Размеры (мм) G d1 d2 d4 d5 L L1 L2 a° Рис. M12 12.00 8.00 13 4.0 18.4 43.0 23.4 15 1 M16 19.00 14.00 17 5.5 23 54.0 29.0 15 1 M16 19.00 14.00 17 5.5 23 54.0 29.0 15 2 M16 19.00 14.00 17 5.5 23 54.0 29.0 15 3 M24 28.00 21.00 25 8.0 25 74.0 34.0 15 1 M24 28.00 21.00 25 8.0 25 74.0 34.0 15 2 M24 28.00 21.00 25 8.0 25 74.0 34.0 15 3 M16 18.79 12.45 17 7.0 14.026 44.1 19.1 45 1 M24 28.95 20.83 25 8.0 17.58 65.2 25.2 45 1 Рис 1 Отверстия для подачи СОЖ в позициях, в обозначении которых окончание "В". Рис 2 С наружным уплотнительным кольцом. Рис 3 С наружным и внутренним уплотнительным кольцом. BT-MAS Штревель BT-MAS-Metric (’ L2 d1 ’v d2 -г a d4 Обозначение G d1 d2 Размеры (мм) d4 d5 L L1 L2 a Рис. PS BT30 45 M12 MAS1 M12 11 7 12.5 - 18 43 23 45 1 PS BT30 45 M12 MAS1 B M12 11 7 12.5 3 18 43 23 45 1 PS BT30 60 M12 MAS2 M12 11 7 12.5 - 18 43 23 30 1 PS BT40 45 M16 MAS1 M16 15 10 17.0 - 28 60 35 45 1 PS BT40 45 M16 MAS1 B M16 15 10 17.0 5.5 28 60 35 45 1 PS BT40 60 M16 MAS2 M16 15 10 17.0 - 28 60 35 30 1 PS BT40 60 M16 MAS2 B M16 15 10 17.0 5.5 28 60 35 30 1 PS BT40 90 M16 MAS3 M16 15 10 17.0 - 28 60 35 90 1 PS BT40 90 M16 MAS3 B M16 15 10 17.0 5.5 28 60 35 90 1 PS BT50 45 M24 MAS1 M24 23 17 25.0 - 35 85 45 45 1 PS BT50 45 M24 MAS1 B M24 23 17 25.0 6.0 35 85 45 45 1 PS BT50 45 M24 MAS1 O B M24 23 17 25.0 6.0 35 85 45 45 2 PS BT50 45 M24 MAS1 O B O M24 23 17 25.0 6.0 35 85 45 45 3 PS BT50 60 M24 MAS2 M24 23 17 25.0 - 35 85 45 30 1 PS BT50 60 M24 MAS2 B M24 23 17 25.0 6.0 35 85 45 30 1 PS BT50 90 M24 MAS3 M24 23 17 25.0 - 35 85 45 90 1 PS BT50 90 M24 MAS3 B M24 23 17 25.0 6.0 35 85 45 90 1 in TaeguTec V F 0 Member IMC a L G G G
