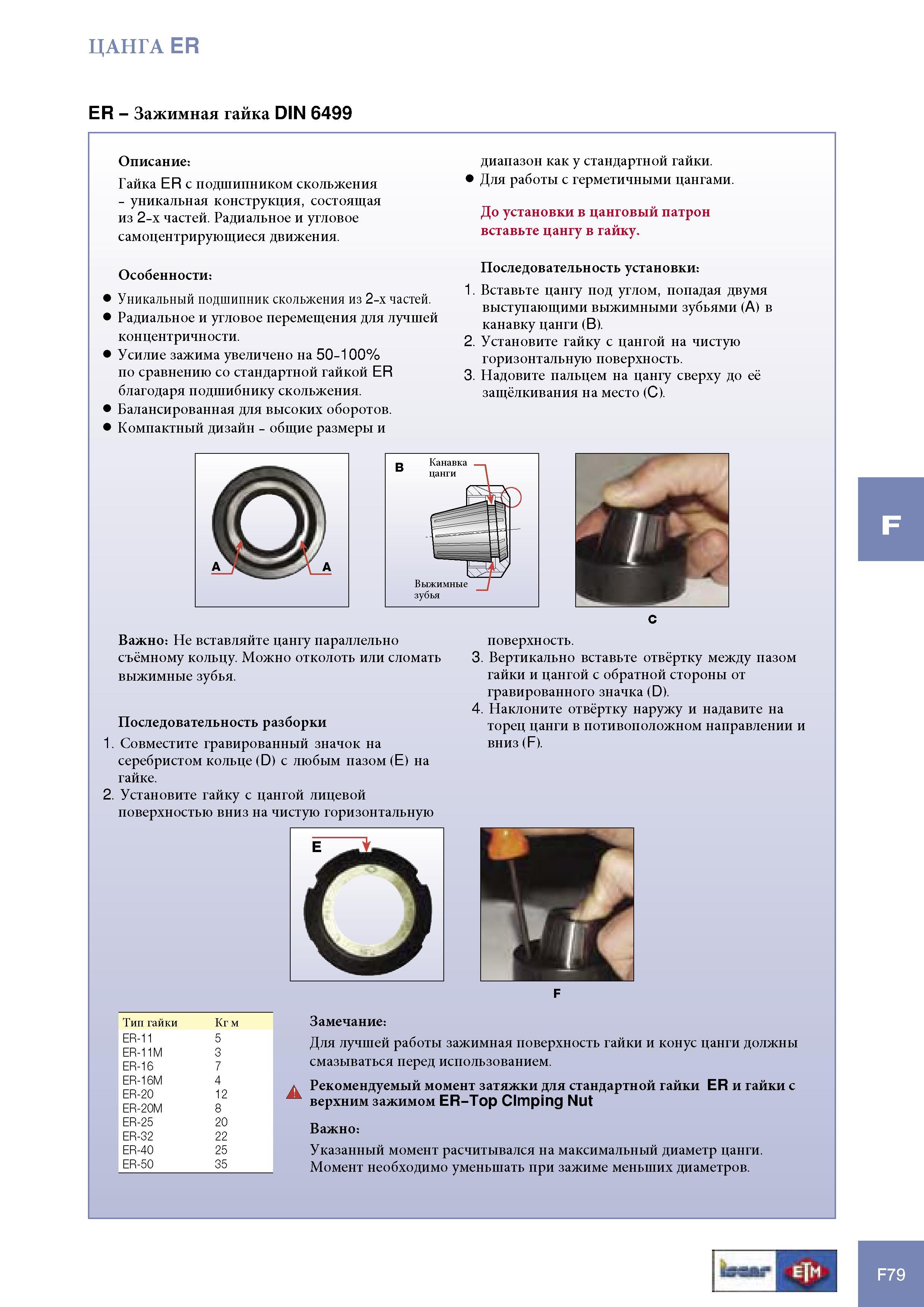

Инструментальная оснастка для станков фрезерно-сверлильно-расточной группы Особенности цанговых патронов Iscar ER DIN 6499 Описание Гайка ER с подшипником скольжения - уникальная конструкция, состоящая из 2-х частей. Радиальное и угловое самоцентрирующиеся движения. Особенности Уникальный подшипник скольжения из 2-х частей. Радиальное и угловое перемещения для лучшей концентричности. Усилие зажима увеличено на 50-100% по сравнению со стандартной гайкой ER благодаря подшибнику скольжения. Балансированная для высоких оборотов. Компактный дизайн - общие размеры и диапазон как у стандартной гайки. Для работы с герметичными цангами. До установки в цанговый патрон вставьте цангу в гайку. Последовательность установки 1. Вставьте цангу под углом, попадая двумя выступающими выжимными зубьями (A) в канавку цанги (B). 2. Установите гайку с цангой на чистую горизонтальную поверхность. 3. Надовите пальцем на цангу сверху до её защёлкивания на место (C). Важно Не вставляйте цангу параллельно съёмному кольцу. Можно отколоть или сломать выжимные зубья. Последовательность разборки 1. Совместите гравированный значок на серебристом кольце (D) с любым пазом (E) на гайке. 2. Установите гайку с цангой лицевой поверхностью вниз на чистую горизонтальную поверхность. 3. Вертикально вставьте отвёртку между пазом гайки и цангой с обратной стороны от гравированного значка (D). 4. Наклоните отвёртку наружу и надавите на торец цанги в потивоположном направлении и вниз (F). Тип гайки Кг м ER-11 5 ER-11M 3 ER-16 7 ER-16M 4 ER-20 12 ER-20M 8 ER-25 20 ER-32 22 ER-40 25 ER-50 35 F Замечание Для лучшей работы зажимная поверхность гайки и конус цанги должны смазываться перед использованием. Рекомендуемый момент затяжки для стандартной гайки ER и гайки с верхним зажимом ER-Top Clmping Nut Важно Указанный момент расчитывался на максимальный диаметр цанги. Момент необходимо уменьшать при зажиме меньших диаметров. C Зажимная гайка
