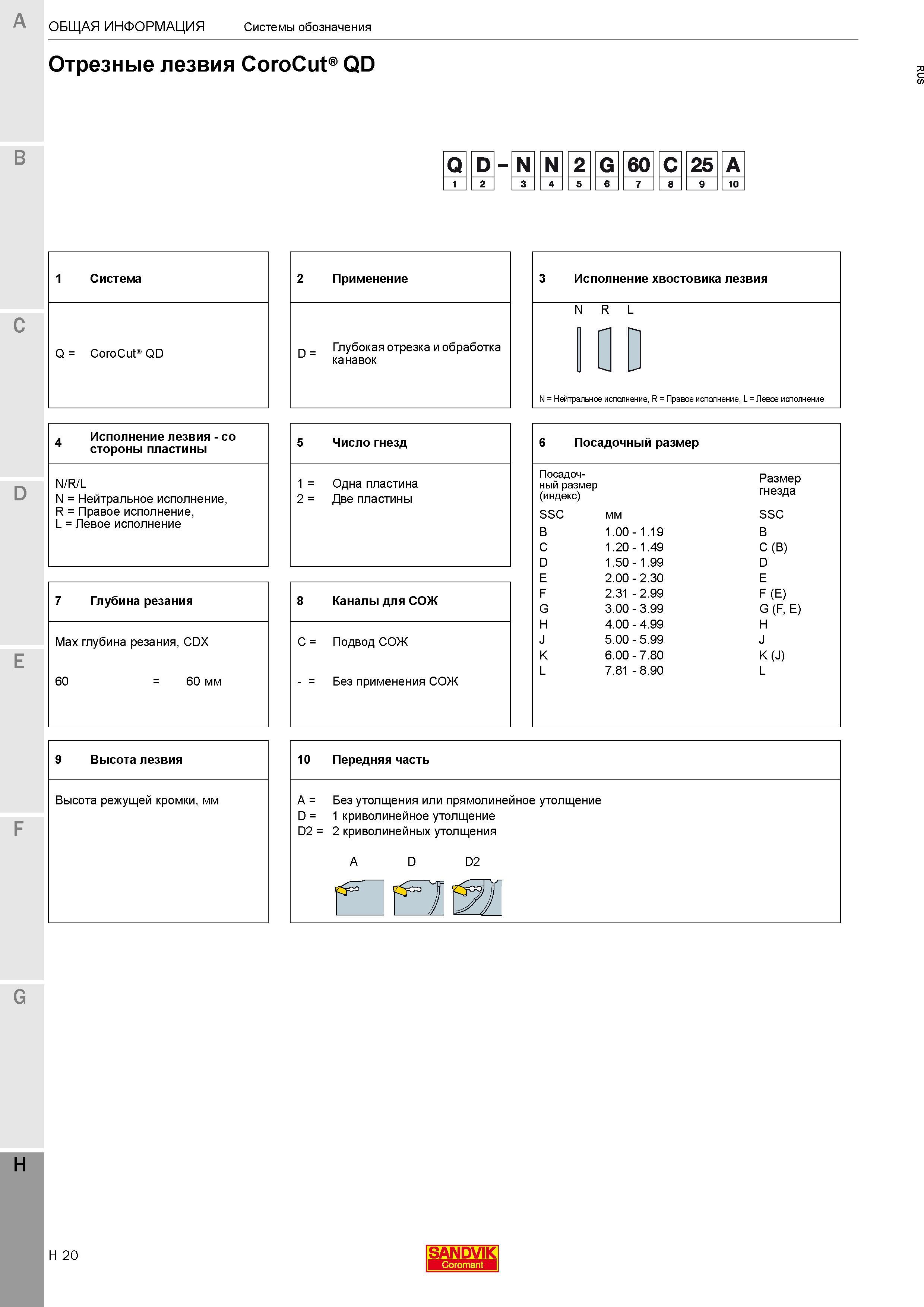

Маркировка токарных отрезных резцов лезвий Sandvik Coromant CoroCut QD Кодирование основных параметров сборного металлорежущего инструмента с СРП _ B N N см G 60 С см А 3 4 5 6 7 8 9 10 C 1 Система Q = CoroCut QD Исполнение лезвия - со стороны пластины N/R/L N = Нейтральное исполнение, R = Правое исполнение, L = Левое исполнение 7 Глубина резания Max глубина резания, CDX 60 = 60 мм 9 Высота лезвия Высота режущей кромки, мм 2 Применение D = Глубокая отрезка и обработка канавок 5 Число гнезд 1 = Одна пластина 2 = Две пластины 8 Каналы для СОЖ C = Подвод СОЖ Без применения СОЖ 3 Исполнение хвостовика лезвия N R L N = Нейтральное исполнение, R = Правое исполнение, L = Левое исполнение 6 Посадочный размер Посадочный размер (индекс) Размер гнезда SSC мм SSC B 1.00 - 1.19 1.20 - 1.49 C (B) D 1.50 - 1.99 2.00 - 2.30 2.31 - 2.99 F (E) G 3.00 - 3.99 G (F, E) H 4.00 - 4.99 H J 5.00 - 5.99 J K 6.00 - 7.80 K (J) L 7.81 - 8.90 L G H H 20 SANDVIK 4 A ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения
