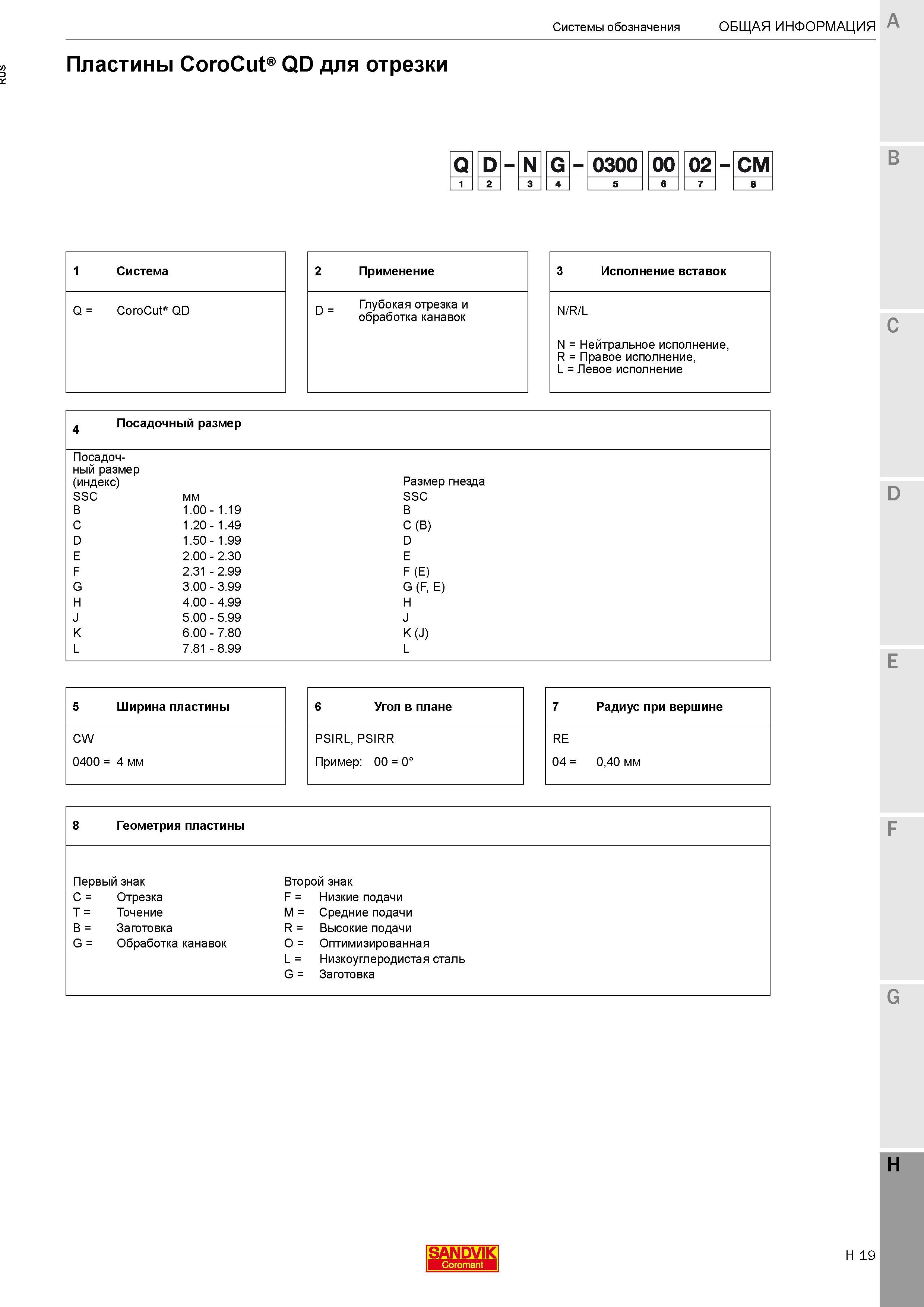

Инструмент Sandvik Coromant CoroCut QD для отрезки на токарных металлорежущих станках Принятая производителем система обозначения режущих пластин631 Каталог SANDVIK COROMANT 2017 Резцы токарные с режущими сменными пластинами Оснастка Стр.H19 |
|||||
Инструмент Sandvik Coromant CoroCut QD для отрезки на токарных металлорежущих станках Принятая производителем система обозначения режущих пластин Инструмент Sandvik Coromant CoroCut QD для отрезки на токарных металлорежущих станках Принятая производителем система обозначения режущих пластин _ N G 3 4 0300 CM 5 6 7 СМ 8 1 Система Q= CoroCut QD Применение D = Глубокая отрезка и обработка канавок 2 3 Исполнение вставок N/R/L N = Нейтральное исполнение, R = Правое исполнение, L = Левое исполнение 4 Посадочный размер (индекс) Размер гнезда SSC мм SSC B 1.00 - 1.19 1.20 - 1.49 C (B) D 1.50 - 1.99 2.00 - 2.30 2.31 - 2.99 F (E) G 3.00 - 3.99 G (F, E) H 4.00 - 4.99 H J 5.00 - 5.99 J K 6.00 - 7.80 K (J) L 7.81 - 8.99 L 6 Угол в плане PSIRL, PSIRR Пример: 00 = 0° 7 Радиус при вершине RE 04 = 0,40 мм 8 Геометрия пластины Первый знак Второй знак C = Отрезка F = Низкие подачи T = Точение M = Средние подачи B = Заготовка R = Высокие подачи G = Обработка канавок O = Оптимизированная L = Низкоуглеродистая сталь G = Заготовка SANDVIK Coromant H 19 ОБЩАЯ ИНФОРМАЦИЯ A Пластины |
|||||
