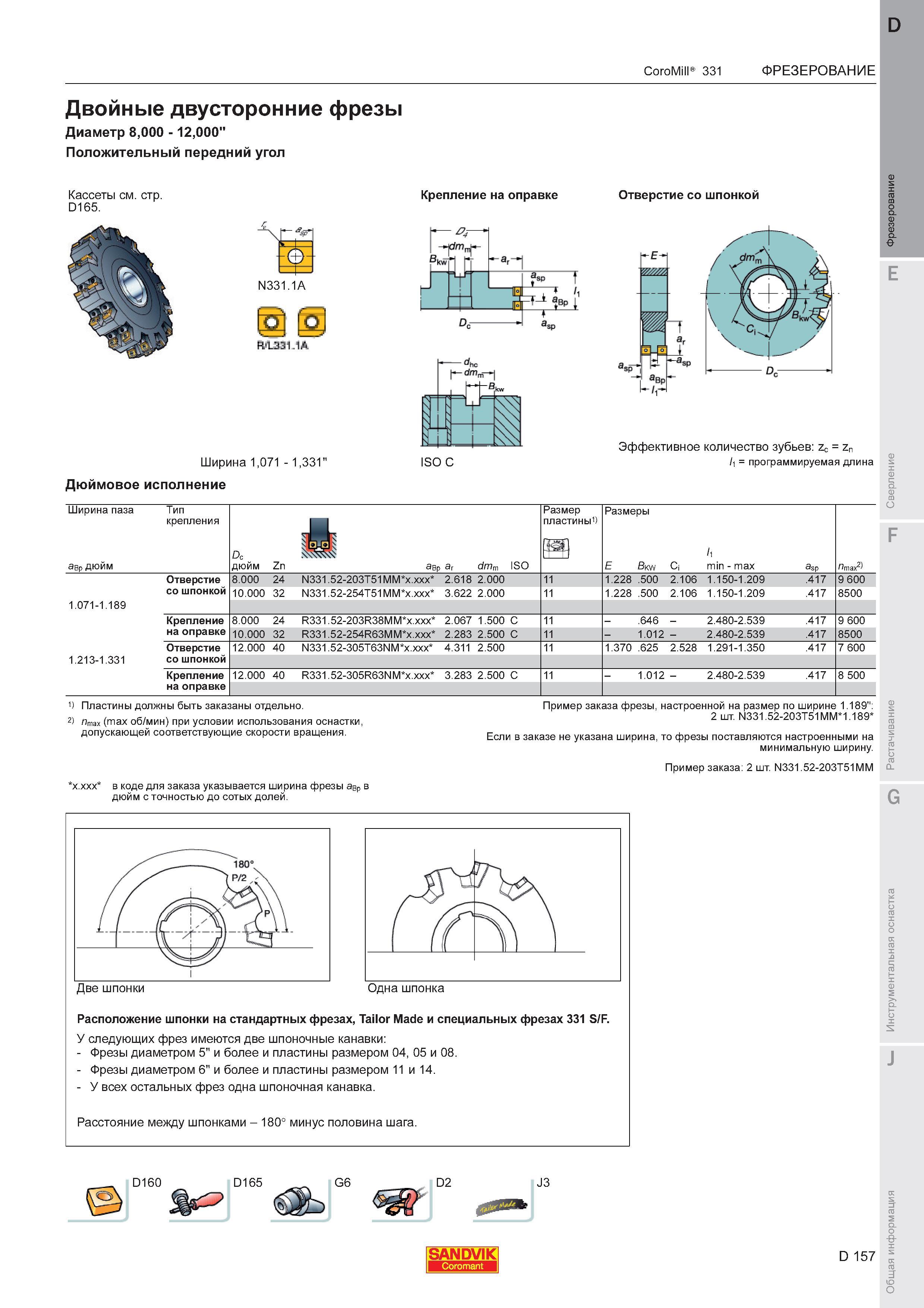

161 Каталог SANDVIK COROMANT 2011 Вращающийся металлорежущий инструмент и оснастка Стр.D157

Каталог SANDVIK COROMANT 2011 Вращающийся инструмент Стр. D157 0161 Lab2u

CoroMill 331 ФРЕЗЕРОВАНИЕ Двойные двусторонние фрезы Диаметр 8000 - 12000" Положительный передний угол Кассеты см. стр. D165. Крепление на оправке Отверстие шпонкой N331.1A FW-331.1A Ширина 1071 - 1331" Дюймовое исполнение ISO C Ширина паза Тип крепления Размер пластины Размеры lilt а дюйм дюйм Zn а a dmm ISO Bkw C min - max asp ПщахЗ Отверстие 8.000 24 N331.52-203T51MM x.xxx 2.618 2.000 11 1.228 .500 2.106 1.150-1.209 .417 9 600 шпонкой 10.000 32 N331.52-254T51MM x.xxx 3.622 2.000 11 1.228 .500 2.106 1.150-1.209 .417 8500 1.071-1.189 Крепление 8.000 24 R331.52-203R38MM x.xxx 2.067 1.500 C 11 - .646 - 2.480-2.539 .417 9 600 на оправке 10.000 32 R331.52-254R63MM x.xxx 2.283 2.500 C 11 - 1.012 - 2.480-2.539 .417 8500 Отверстие 12.000 40 N331.52-305T63NM x.xxx 4.311 2.500 11 1.370 .625 2.528 1.291-1.350 .417 7 600 1.213-1.331 шпонкой Крепление 12.000 40 R331.52-305R63NM x.xxx 3.283 2.500 C 11 - 1.012 - 2.480-2.539 .417 8 500 на оправке Эффективное количество зубьев Zc zr Программируемая длина 1) Пластины должны быть заказаны отдельно. Лтах (max об/мин) при условии использования оснастки допускающей соответствующие скорости вращения. в коде для заказа указывается ширина фрезы авр в дюйм с точностью до сотых долей. Пример заказа фрезы настроенной на размер по ширине 1.189" 2 шт. N331.52-203T51MM 1.189 Если в заказе не указана ширина то фрезы поставляются настроенными на минимальную ширину. Пример заказа 2 шт. N331.52-203T51MM Две шпонки Одна шпонка Расположение шпонки на стандартных фрезах Tailor Made и специальных фрезах 331 S F. У следующих фрез имеются две шпоночные канавки - Фрезы диаметром 5" и более и пластины размером 04 05 и 08. - Фрезы диаметром 6" и более и пластины размером 11 и 14. - У всех остальных фрез одна шпоночная канавка. Расстояние между шпонками - 180 минус половина шага. G D160 D165 G6 D2 J3 SANDVIK D 157
