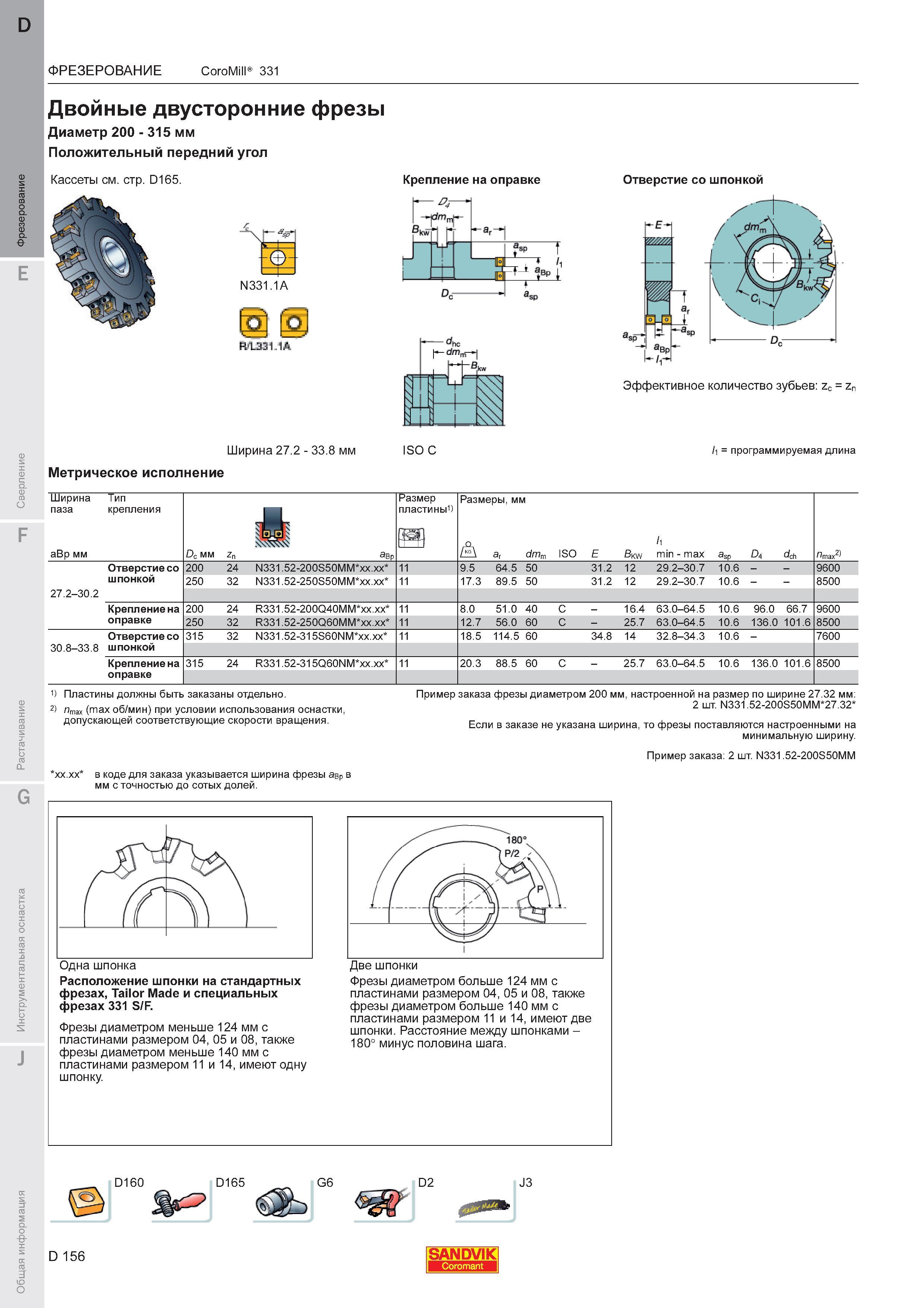

ФРЕЗЕРОВАНИЕ CoroMill 331 Двойные двусторонние фрезы Диаметр 200 - 315 мм Положительный передний угол Кассеты см. стр. D165. N331.1A Крепление на оправке Отверстие шпонкой Эффективное количество зубьев zc zn Ширина 27.2 - 33.8 мм ISO C Программируемая длина Метрическое исполнение Ширина паза Тип крепления Размер пластины Размеры мм f . U 1 aBp мм Dc мм Zn авр a. 1 3 ISO Bkw min - max a D dch Птах2 Отверстие 200 24 N331.52-200S50MM xx.xx 11 9.5 64.5 50 31.2 12 29.2-30.7 10.6 9600 шпонкой 250 32 N331.52-250S50MM xx.xx 11 17.3 89.5 50 31.2 12 29.2-30.7 10.6 8500 27.2-30.2 Крепление на 200 24 R331.52-200Q40MM xx.xx 11 8.0 51.0 40 C - 16.4 63.0-64.5 10.6 96.0 66.7 9600 оправке 250 32 R331.52-250Q60MM xx.xx 11 12.7 56.0 60 C - 25.7 63.0-64.5 10.6 136.0 101.6 8500 Отверстие 315 32 N331.52-315S60NM xx.xx 11 18.5 114.5 6 О 34.8 14 32.8-34.3 10.6 - 7600 30.8-33.8 шпонкой Крепление на 315 24 R331.52-315Q60NM xx.xx 11 20.3 88.5 60 C - 25.7 63.0-64.5 10.6 136.0 101.6 8500 оправке G Пластины должны быть заказаны отдельно. 2 Лтах (max об/мин) при условии использования оснастки допускающей соответствующие скорости вращения. xx.xx в коде для заказа указывается ширина фрезы ар в мм с точностью до сотых долей. Пример заказа фрезы диаметром 200 мм настроенной на размер по ширине 27.32 мм 2 шт. N331.52-200S50MM 27.32 Если в заказе не указана ширина то фрезы поставляются настроенными на минимальную ширину. Пример заказа 2 шт. N331.52-200S50MM Одна шпонка Расположение шпонки на стандартных фрезах Tailor Made и специальных фрезах 331 S F. Фрезы диаметром меньше 124 мм с пластинами размером 04 05 и 08 также фрезы диаметром меньше 140 мм с пластинами размером 11 и 14 имеют одну шпонку. Две шпонки Фрезы диаметром больше 124 мм с пластинами размером 04 05 и 08 также фрезы диаметром больше 140 мм с пластинами размером 11 и 14 имеют две шпонки. Расстояние между шпонками -180 минус половина шага. D160 D165 G6 D2 J3 О D 156 SANDVIK
