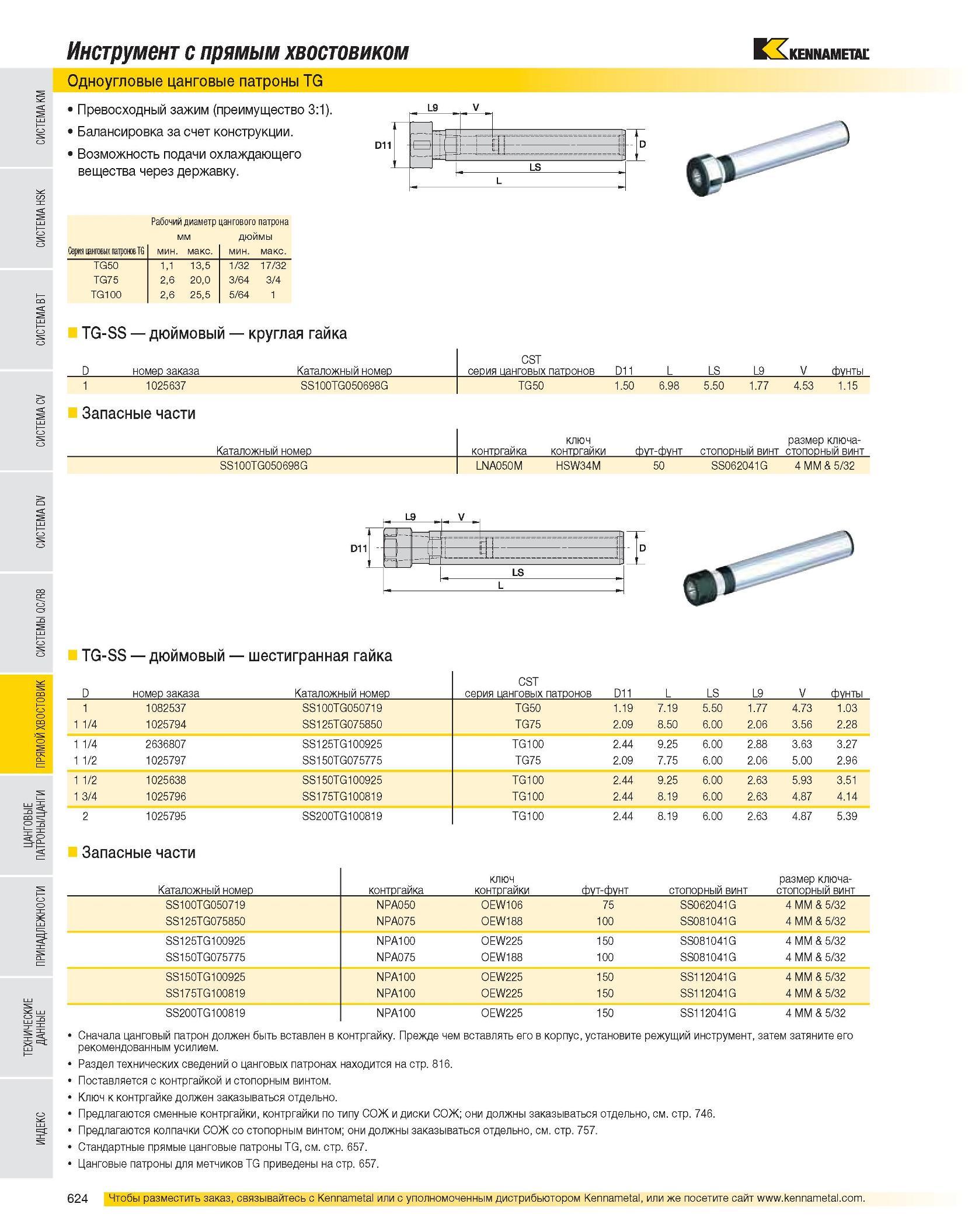

Инструмент с прямым хвостовиком Одноугловые цанговые патроны TG Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG50 1,1 13,5 1/32 17/32 TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 TG-SS дюймовый круглая гайка D номер заказа Каталожный номер CST серия цанговых патронов D11 L LS L9 V фунты 1 1025637 SS100TG050698G TG50 1.50 6.98 5.50 1.77 4.53 1.15 Запасные части Каталожный номер контргайка ключ контргайки фут-фунт стопорный винт размер ключа-стопорный винт SS100TG050698G LNA050M HSW34M 50 SS062041G 4 MM & 5/32 TG-SS дюймовый шестигранная гайка D номер заказа Каталожный номер CST серия цанговых патронов D11 L LS L9 V фунты 1 1082537 SS100TG050719 TG50 1.19 7.19 5.50 1.77 4.73 1.03 1 1/4 1025794 SS125TG075850 TG75 2.09 8.50 6.00 2.06 3.56 2.28 1 1/4 2636807 SS125TG100925 TG100 2.44 9.25 6.00 2.88 3.63 3.27 1 1/2 1025797 SS150TG075775 TG75 2.09 7.75 6.00 2.06 5.00 2.96 1 1/2 1025638 SS150TG100925 TG100 2.44 9.25 6.00 2.63 5.93 3.51 1 3/4 1025796 SS175TG100819 TG100 2.44 8.19 6.00 2.63 4.87 4.14 2 1025795 SS200TG100819 TG100 2.44 8.19 6.00 2.63 4.87 5.39 Запасные части Каталожный номер контргайка ключ контргайки фут-фунт стопорный винт размер ключа-стопорный винт SS100TG050719 NPA050 OEW106 75 SS062041G 4 MM & 5/32 SS125TG075850 NPA075 OEW188 100 SS081041G 4 MM & 5/32 SS125TG100925 NPA100 OEW225 150 SS081041G 4 MM & 5/32 SS150TG075775 NPA075 OEW188 100 SS081041G 4 MM & 5/32 SS150TG100925 NPA100 OEW225 150 SS112041G 4 MM & 5/32 SS175TG100819 NPA100 OEW225 150 SS112041G 4 MM & 5/32 SS200TG100819 NPA100 OEW225 150 SS112041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны TG, см. стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657.
