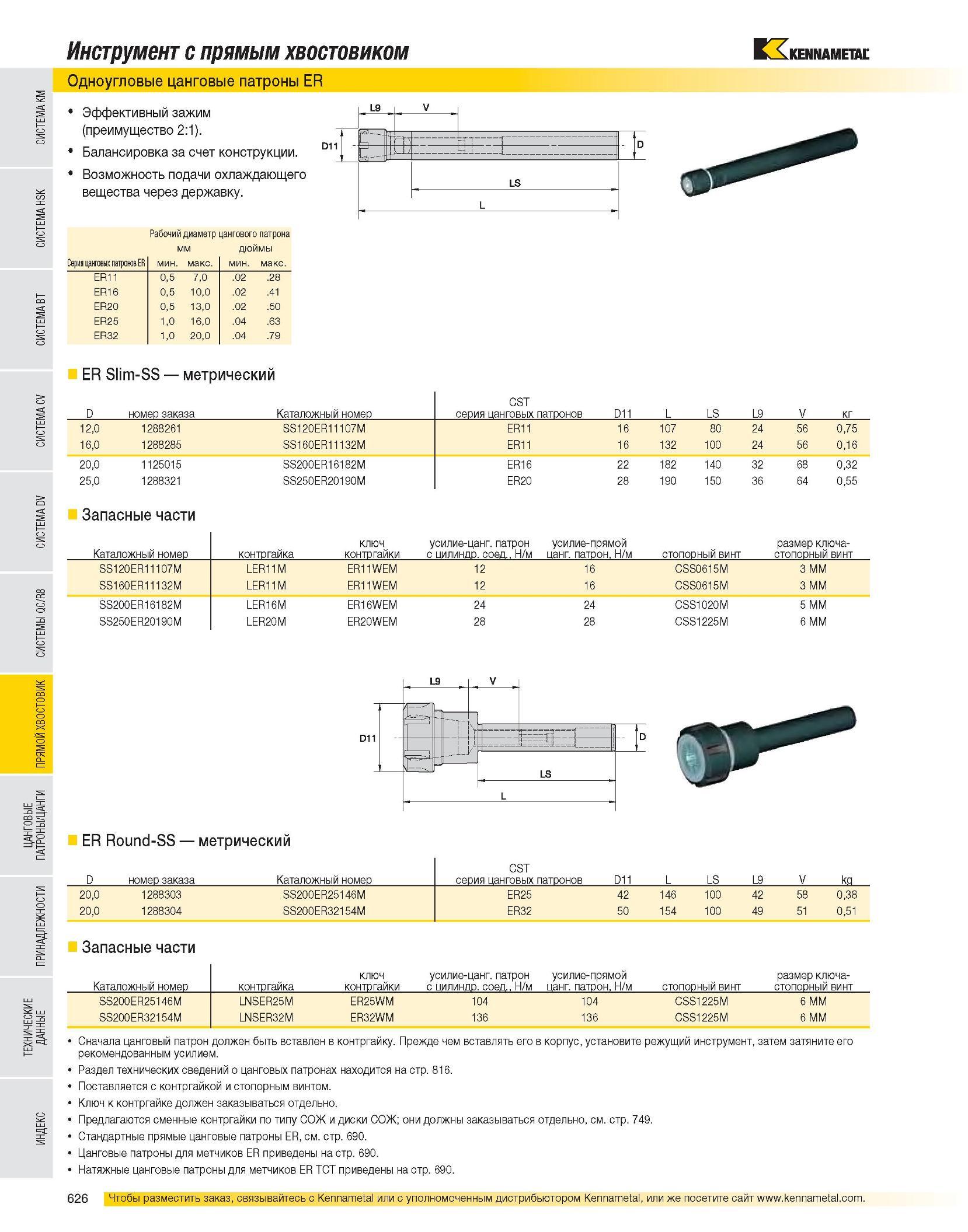

Инструмент с прямым хвостовиком Одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER11 0,5 7,0 .02 .28 ER16 0,5 10,0 .02 .41 ER20 0,5 13,0 .02 .50 ER25 1,0 16,0 .04 .63 ER32 1,0 20,0 .04 .79 ER Slim-SS метрический D номер заказа Каталожный номер CST серия цанговых патронов D11 L LS L9 V кг 12,0 1288261 SS120ER11107M ER11 16 107 80 24 56 0,75 16,0 1288285 SS160ER11132M ER11 16 132 100 24 56 0,16 20,0 1125015 SS200ER16182M ER16 22 182 140 32 68 0,32 25,0 1288321 SS250ER20190M ER20 28 190 150 36 64 0,55 Запасные части Каталожный номер контргайка ключ контргайки усилие-цанг. патрон с цилиндр. соед., Н/м усилие-прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт SS120ER11107M LER11M ER11WEM 12 16 CSS0615M 3 MM SS160ER11132M LER11M ER11WEM 12 16 CSS0615M 3 MM SS200ER16182M LER16M ER16WEM 24 24 CSS1020M 5 MM SS250ER20190M LER20M ER20WEM 28 28 CSS1225M 6 MM ER Round-SS метрический D номер заказа Каталожный номер CST серия цанговых патронов D11 L LS L9 V kg 20,0 1288303 SS200ER25146M ER25 42 146 100 42 58 0,38 20,0 1288304 SS200ER32154M ER32 50 154 100 49 51 0,51 Запасные части Каталожный номер контргайка ключ контргайки усилие-цанг. патрон с цилиндр. соед., Н/м усилие-прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт SS200ER25146M LNSER25M ER25WM 104 104 CSS1225M 6 MM SS200ER32154M LNSER32M ER32WM 136 136 CSS1225M 6 MM Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 749. Стандартные прямые цанговые патроны ER, см. стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690.
