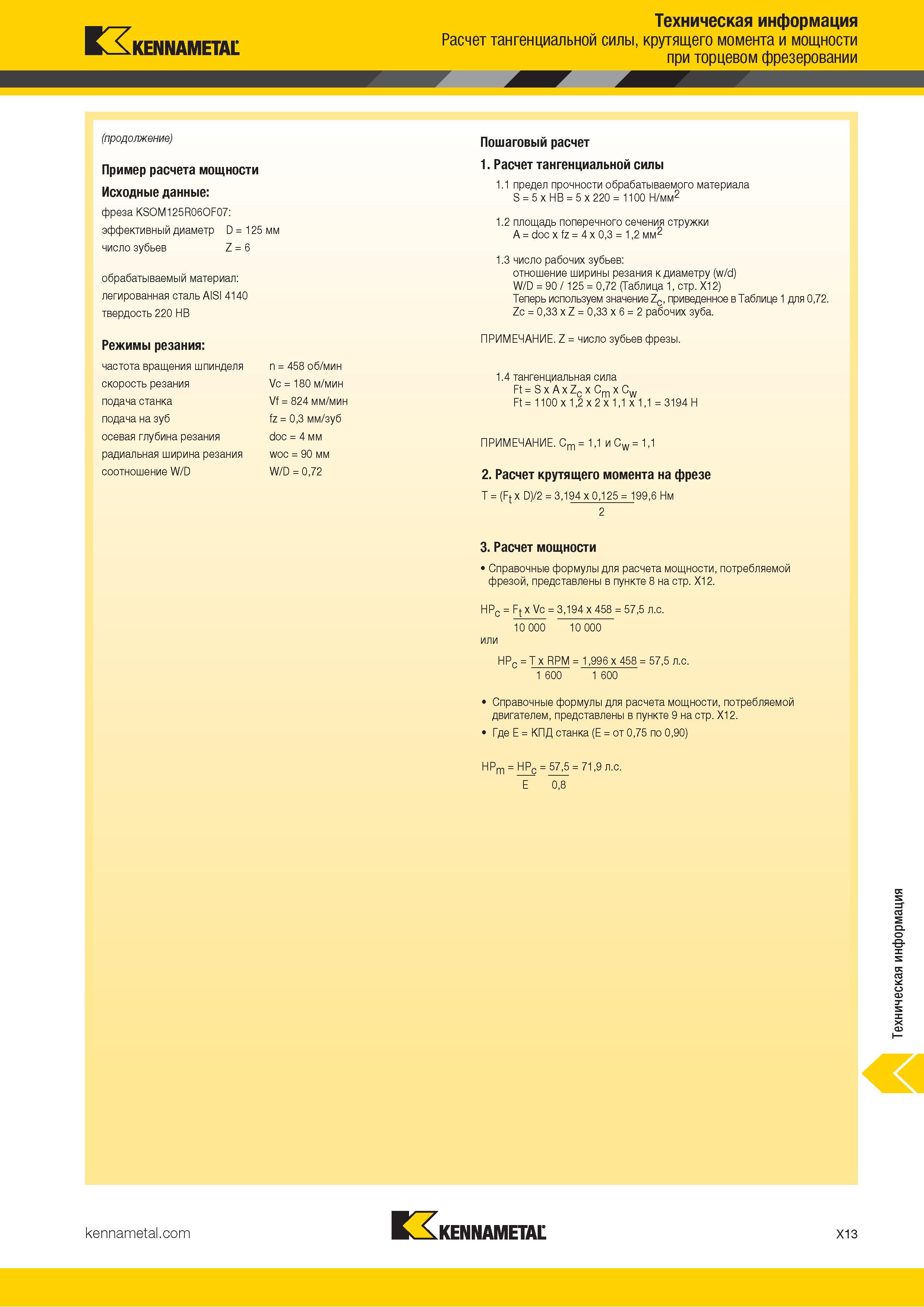

Пример пошагового расчета мощности при фрезеровании металла на станках Расчет тангенциальной силы и крутящего момента на фрезе _ Исходные данные: фреза KSOM125R06OF07: эффективный диаметр D = 125 мм число зубьев Z = 6 обрабатываемый материал: легированная сталь AISI 4140 твердость 220 HB Режимы резания: частота вращения шпинделя скорость резания подача станка подача на зуб осевая глубина резания радиальная ширина резания соотношение W/D n = 458 об/мин Vc = 180 м/мин Vf = 824 мм/мин fz = 0,3 мм/зуб doc = 4 мм woc = 90 мм W/D = 0,72 Пошаговый расчет 1. Расчет тангенциальной силы 1.1 предел прочности обрабатываемого материала S = 5 x HB = 5 x 220 = 1100 Н/мм2 1.2 площадь поперечного сечения стружки A = doc x fz = 4 x 0,3 = 1,2 мм2 1.3 число рабочих зубьев: отношение ширины резания к диаметру (w/d) W/D = 90 / 125 = 0,72 (Таблица 1, стр. X12) Теперь используем значение Zc, приведенное в Таблице 1 для 0,72. Zc = 0,33 x Z = 0,33 x 6 = 2 рабочих зуба. ПРИМЕЧАНИЕ. Z = число зубьев фрезы. 1.4 тангенциальная сила Ft = S x A x Zc x Cm x Cw Ft = 1100 x 1,2 x 2 x 1,1 x 1,1 = 3194 Н ПРИМЕЧАНИЕ. Cm = 1,1 и Cw = 1,1 2. Расчет крутящего момента на фрезе T = (Ft x D)/2 = 3,194 x 0,125 = 199,6 Нм 2 3. Расчет мощности Справочные формулы для расчета мощности, потребляемой фрезой, представлены в пункте 8 на стр. X12. HPc = Ft x Vc = 3,194 x 458 = 57,5 л.с. 10 000 10 000 1 600 1 600 Справочные формулы для расчета мощности, потребляемой двигателем, представлены в пункте 9 на стр. X12. Где E = КПД станка (E = от 0,75 по 0,90) E 0,8 Kennametal X13 или HPc = T x RPM = 1,996 x 458 = 57,5 л.с HPm = HPc = 57,5 = 71,9 л.с Техническая информация Kennametal Техническая информация Расчет тангенциальной силы, крутящего момента и мощности при торцевом фрезеровании (продолжение)
